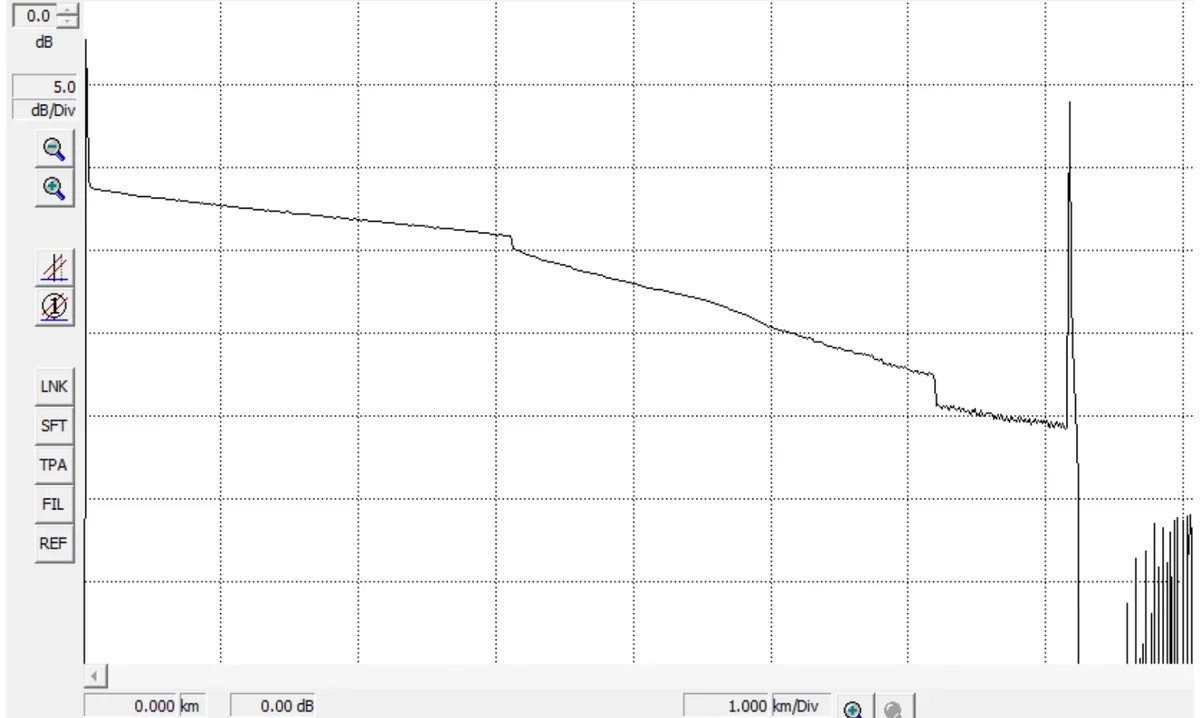

Na podstawie przedstawionego przykładowego reflektogramu traktu optycznego można wysnuć wniosek, że badany trakt składa się z
A. 3 włókien o takim samym tłumieniu.
B. 3 włókien o różnym tłumieniu.
C. 2 włókien o różnym tłumieniu.
D. 2 włókien o takim samym tłumieniu.
Pytanie z egzaminu CKE, styczeń 2021 (arkusz E.09-SG-21.01).
Na reflektogramie traktu optycznego możemy zauważyć różnice w tłumieniu na różnych odcinkach włókna, co wskazuje na obecność trzech włókien o różnym tłumieniu. Każde włókno ma swoje charakterystyczne tłumienie i jego zmiany można zaobserwować jako spadki sygnału na wykresie. Takie różnice mogą wynikać z użycia różnych typów włókien optycznych, różnic w produkcji lub niejednorodności w instalacji. W praktyce, różne tłumienie na poszczególnych odcinkach może wpływać na jakość przesyłanego sygnału, co jest kluczowe w telekomunikacji. Zrozumienie i analiza reflektogramu jest niezbędne w diagnostyce sieci optycznych. Dzięki temu technik może identyfikować problemy w instalacji, takie jak złe spawy czy uszkodzenia mechaniczne. Z mojego doświadczenia, umiejętność czytania reflektogramów jest nieoceniona w szybkim rozwiązaniu problemów eksploatacyjnych. Standardem jest, aby regularnie przeprowadzać takie analizy, co pozwala na zapewnienie stabilności i wydajności całego systemu.
Analizując odpowiedzi, możemy zauważyć kilka błędów koncepcyjnych dotyczących interpretacji reflektogramu. Przede wszystkim, wybór opcji wskazujących na włókna o takim samym tłumieniu nie uwzględnia faktu, że różnice w stopniu tłumienia są kluczowe w interpretacji reflektogramu. Na reflektogramach, zmiany w nachyleniu krzywej wskazują na różne wartości tłumienia, co sugeruje użycie różnych typów włókien lub zmiany w ich strukturze. Typowym błędem jest przekonanie, że jednolity kształt krzywej oznacza jednolite tłumienie, podczas gdy w rzeczywistości nawet subtelne różnice mogą wskazywać na problemy z jakością połączeń lub różnice materiałowe. Również zakładanie, że liczba widocznych segmentów od razu odpowiada liczbie włókien, może prowadzić do błędnych wniosków. W praktyce, każdy technik musi uwzględniać możliwość istnienia niejednorodności w pojedynczym włóknie, które mogą wpływać na tłumienie. Dlatego ważne jest, aby dokładnie analizować każdą sekcję reflektogramu, uwzględniając wszystkie potencjalne zmienne, co pozwala na dokładne określenie stanu sieci i podjęcie odpowiednich kroków naprawczych.
