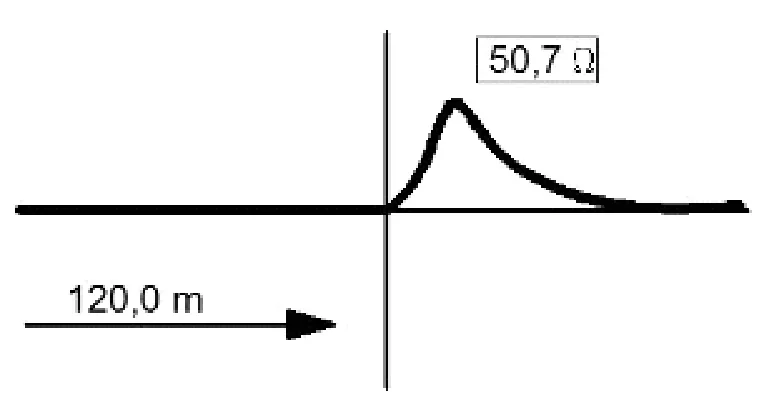

Na wykresie przedstawiono wskazania reflektometru TDR o impedancji Z = 50 Ω. Wzrost impedancji falowej w odległości 120 m od źródła świadczy, że kabel został
A. zawilgocony.
B. zwarty.
C. naderwany.
D. rozwarty.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.09-X-15.05).
Gdy patrzymy na wykres reflektometru TDR, zauważamy wzrost impedancji w odległości 120 m. Oznacza to, że kabel jest naderwany. W takiej sytuacji impedancja falowa przewodu ulega chwilowemu wzrostowi, co jest widoczne jako 'pik' na wykresie. Z mojego doświadczenia wynika, że naderwanie kabla może być wynikiem mechanicznego uszkodzenia, które powoduje nieciągłość w strukturze przewodnika. To zmienia lokalną impedancję, co prowadzi do odbicia sygnału. Dla techników pracujących z TDR, zrozumienie tych wzorców jest kluczowe. Standardy przemysłowe, takie jak IEEE, zalecają regularne kontrole kabli w celu zapobiegania takim uszkodzeniom. W praktyce, szybka identyfikacja miejsca uszkodzenia pozwala na efektywną naprawę i minimalizację przestojów. TDR to niezastąpione narzędzie w diagnostyce sieci kablowych i światłowodowych, umożliwiające precyzyjne lokalizowanie problemów na dużych odległościach.
Analizując wskazania reflektometru TDR, widzimy wzrost impedancji, co błędnie można zinterpretować jako zwarcie, rozwarcie albo zawilgocenie. Zwarcie w kablu skutkowałoby nagłym spadkiem impedancji do niemal zera, a nie wzrostem. To typowy błąd, który wynika z mylnego rozumienia podstawowych zjawisk elektrycznych. Rozwarcie z kolei prowadzi do sytuacji, w której impedancja dąży do nieskończoności, co manifestuje się jako bardzo wysoki pik na wykresie. W przypadku zawilgocenia, impedancja zwykle ulega zmniejszeniu i jest bardziej rozproszona, co zniekształca sygnał, ale nie powoduje nagłego wzrostu jak w przypadku naderwania. Typowym błędem jest niedokładna interpretacja kształtu wykresu, co może prowadzić do błędnych wniosków. Dobre praktyki w branży zalecają regularne szkolenia z interpretacji danych TDR, co pomaga uniknąć takich pomyłek i podnosi efektywność diagnozowania problemów w instalacjach kablowych.
