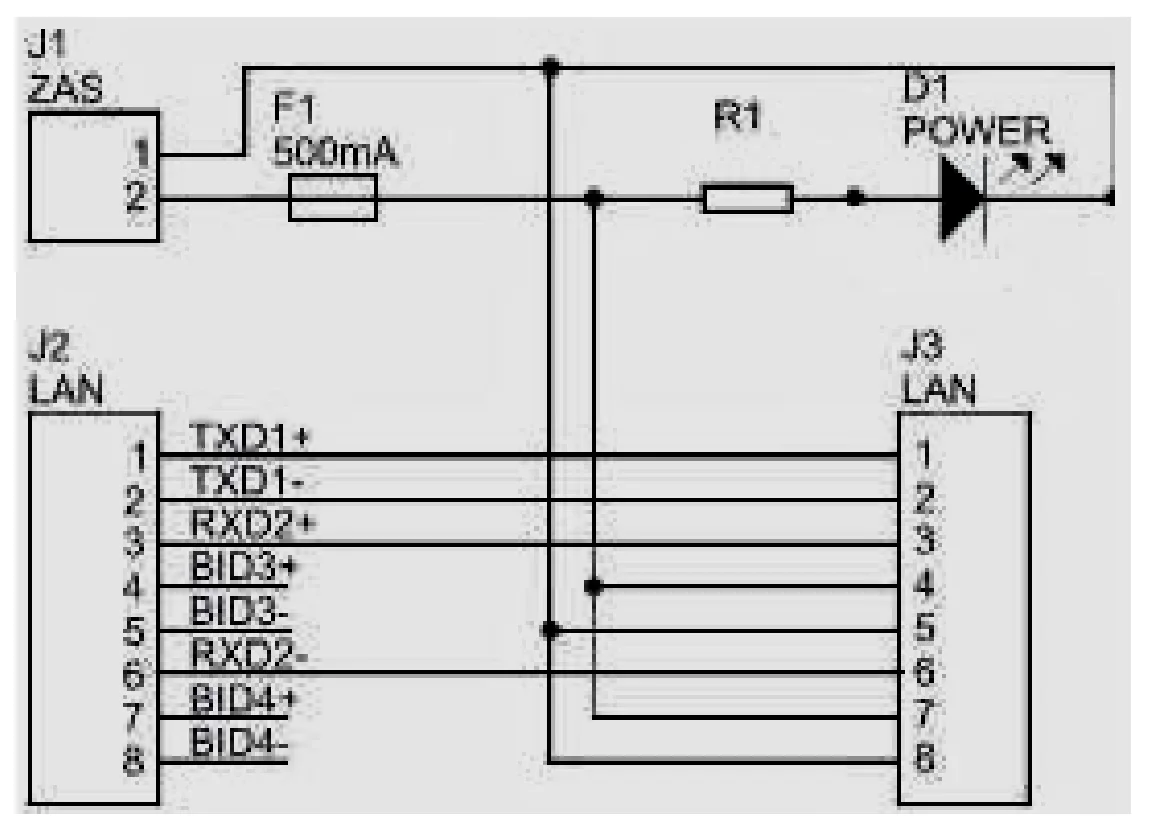

Na rysunku przedstawiono schemat układu zdalnego zasilania urządzeń sieciowych napięciem stałym 12 V przez niewykorzystywane pary łącza Ethernet. Jaką wartość rezystancji R1 należy zastosować, aby przez diodę D1 sygnalizującą obecność napięcia zasilającego płynął prąd 10 mA, jeżeli odczytane z katalogu napięcie przewodzenia diody LED wynosi 1,0 V?
A. 11 kΩ
B. 1,1 kΩ
C. 1,1 Ω
D. 11 Ω
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.02-X-17.06).
Aby zrozumieć, dlaczego odpowiedź 1,1 kΩ jest poprawna, musimy przyjrzeć się zasadom działania obwodu elektrycznego. Mamy napięcie zasilające 12 V i potrzebujemy, aby przez diodę LED płynął prąd 10 mA. Napięcie przewodzenia diody wynosi 1,0 V, co oznacza, że na rezystorze R1 musi się odłożyć reszta z 12 V - 1 V, czyli 11 V. Teraz, korzystając z prawa Ohma (R = U/I), możemy obliczyć rezystancję: R = 11 V / 0,01 A = 1100 Ω, czyli 1,1 kΩ. To podejście jest zgodne z dobrymi praktykami przy projektowaniu obwodów elektronicznych, gdzie precyzyjne dobranie rezystora jest kluczowe do zapewnienia właściwego działania diody LED i uniknięcia jej uszkodzenia. W praktyce, takie zdalne zasilanie przez nieużywane pary w Ethernet jest powszechnie stosowane w technologii PoE (Power over Ethernet), co pozwala na efektywne przesyłanie energii i danych jednym kablem, ułatwiając instalację urządzeń sieciowych.
Analizując błędne odpowiedzi, warto zwrócić uwagę na podstawowe zasady obliczania rezystancji w obwodach z diodami LED. Po pierwsze, często popełnianym błędem jest ignorowanie napięcia przewodzenia diody. Nie można zakładać, że całe napięcie zasilania odłoży się na rezystorze. Diody LED mają swoje specyficzne napięcie przewodzenia, które należy uwzględnić przy obliczeniach. Przykładowo, jeśli ktoś wybrał wartość 11 Ω, mógł błędnie założyć, że rezystor ma bardzo niską oporność, co skutkowałoby zbyt dużym prądem płynącym przez diodę i jej potencjalnym uszkodzeniem. Z kolei wybór 11 kΩ mógł wynikać z błędnego rozumienia skali napięcia odłożonego na rezystorze, co prowadziłoby do zbyt małego prądu, niewystarczającego do poprawnego świecenia diody. Często zapomina się o zastosowaniu prawa Ohma w kontekście całego obwodu, co jest kluczowe do zrozumienia i poprawnego projektowania układów elektronicznych. Warto też zwrócić uwagę na typowe pułapki, takie jak pomijanie wpływu innych elementów obwodu czy zakładanie idealnych warunków pracy, które rzadko kiedy występują w rzeczywistości. Przy projektowaniu należy uwzględniać realne parametry komponentów i stosować się do standardów, które minimalizują ryzyko błędów.
