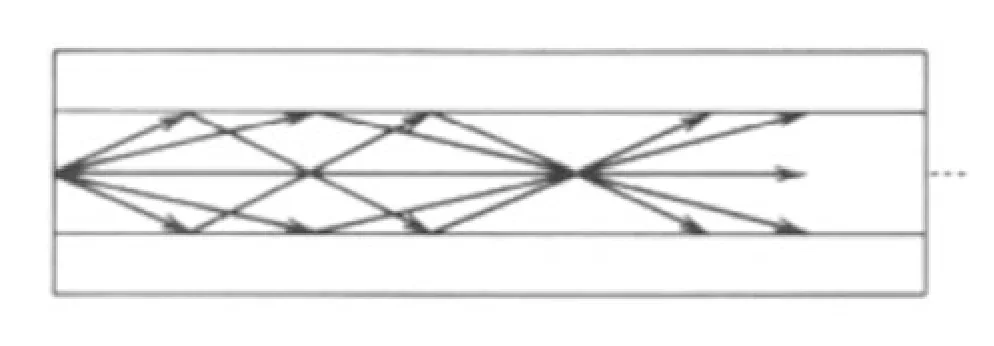

Rysunek ilustruje rozchodzenie się promieni optycznych w światłowodzie
A. jednomodowym gradientowym.
B. jednomodowym skokowym.
C. wielomodowym skokowym.
D. wielomodowym gradientowym.
Pytanie z egzaminu CKE, styczeń 2014 (arkusz E.01-X-14.01).
Świetnie, dokładnie o to chodziło! Promienie optyczne w światłowodzie wielomodowym skokowym rozchodzą się w wielu różnych modach, co oznacza, że światło może podróżować różnymi ścieżkami. W światłowodach tych struktura jest skokowa, co oznacza nagłą zmianę współczynnika załamania na granicy rdzenia i płaszcza. To powoduje, że promienie odbijają się pod większymi kątami, co widać na rysunku przez liczne odbicia wewnętrzne. Światłowody wielomodowe skokowe są szeroko stosowane w transmisji danych na krótsze odległości. Ich stosunkowo prosta struktura jest tańsza w produkcji, chociaż nie są idealne do transmisji na duże odległości ze względu na dyspersję modalną. Dla praktyka oznacza to, że są idealnym rozwiązaniem dla lokalnych sieci komputerowych. Warto zwrócić uwagę, że standardy takie jak OM1 i OM2 często odnoszą się właśnie do takich światłowodów. Moim zdaniem, znajomość różnic między typami światłowodów jest kluczowa, aby dobrze dobrać sprzęt do specyfiki projektu.
Analizując dostępne opcje, widzimy, że różne rodzaje światłowodów mają swoje specyficzne zastosowania i charakterystyki. Światłowód jednomodowy gradientowy charakteryzuje się stopniowym zmienianiem współczynnika załamania, co pozwala na prowadzenie światła jednym torem. Stosuje się go do przesyłania sygnałów na bardzo duże odległości bez większych strat, np. w dalekosiężnych sieciach telekomunikacyjnych. Natomiast światłowód jednomodowy skokowy, mimo że również ogranicza drogę światła do jednego toru, wykorzystuje nagłą zmianę współczynnika załamania. Dzięki temu sygnał podróżuje praktycznie bez zakłóceń, co jest nieocenione przy transmisji na długie dystanse, ale wymaga bardziej precyzyjnego wykonania. W przypadku światłowodu wielomodowego gradientowego, światło przemieszcza się różnymi drogami, ale zmieniający się stopniowo współczynnik załamania zmniejsza dyspersję modalną, co jest korzystne w sieciach kampusowych. Warto pamiętać, że z mojego doświadczenia, błędne przypisanie typu światłowodu do konkretnej aplikacji może prowadzić do problemów z przepustowością i stabilnością połączeń. Istotne jest uświadomienie sobie, że różne typy światłowodów są projektowane z myślą o specyficznych warunkach pracy, co determinuje ich praktyczne zastosowanie.
