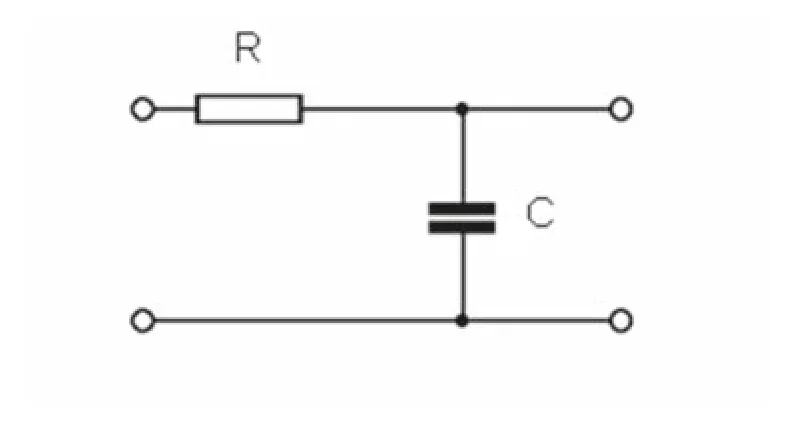

Na rysunku przedstawiono schemat filtru
A. dolnoprzepustowego.
B. środkowoprzepustowego.
C. górnoprzepustowego.
D. środkowozaporowego.
Pytanie z egzaminu CKE, styczeń 2014 (arkusz E.01-X-14.01).
Ten schemat przedstawia filtr dolnoprzepustowy, co jest dość popularnym rozwiązaniem w elektronice. Taki filtr pozwala na przepuszczanie sygnałów o niskiej częstotliwości, jednocześnie tłumiąc te o wyższej. Kluczowym elementem w tym przypadku jest kondensator, który dla wysokich częstotliwości działa jak zwarcie, a dla niskich jak przerwa. Dzięki temu, sygnały o niskiej częstotliwości mogą przejść przez rezystor, a te o wysokiej są eliminowane. Filtry dolnoprzepustowe są często stosowane w systemach audio, by usunąć niechciane zakłócenia i szumy, które mogą pojawić się powyżej pasma akustycznego. Moim zdaniem, to jedno z praktycznych zastosowań, które naprawdę pokazuje, jak teoria spotyka się z praktyką. Warto również zwrócić uwagę na standardy, które rekomendują użycie takich filtrów w obwodach RF, by zapewnić kompatybilność elektromagnetyczną. Dobór odpowiednich wartości R i C determinuje częstotliwość odcięcia, co jest kluczowe dla skuteczności filtru. To świetny przykład zastosowania matematyki w fizyce i inżynierii.
Schemat ten nie przedstawia filtru górnoprzepustowego, środkowoprzepustowego ani środkowozaporowego, co jest częstym błędem w interpretacji. Filtr górnoprzepustowy działa odwrotnie do dolnoprzepustowego, przepuszczając wysokie częstotliwości i tłumiąc niskie. W jego konstrukcji kondensator zazwyczaj znajduje się przed rezystorem i działa odwrotnie niż w filtrze dolnoprzepustowym. Z kolei filtr środkowoprzepustowy przepuszcza tylko pasmo częstotliwości pomiędzy dwoma wartościami progowymi, jednocześnie tłumiąc te poniżej i powyżej. To nie jest możliwe do osiągnięcia przy użyciu jedynie jednego kondensatora i jednego rezystora, jak ma to miejsce w pokazanym schemacie. Na koniec, filtr środkowozaporowy, inaczej nazywany pasmowo-zaporowym, tłumi określone pasmo częstotliwości, przepuszczając te poniżej i powyżej, co również wymaga bardziej złożonego układu. Błędne rozpoznanie typu filtru wynika często z niewłaściwego zrozumienia funkcji poszczególnych elementów oraz ich wpływu na przepuszczane częstotliwości. Ważne jest więc, aby dobrze znać zasadę działania każdego z tych układów oraz ich typowe zastosowania w praktyce.
