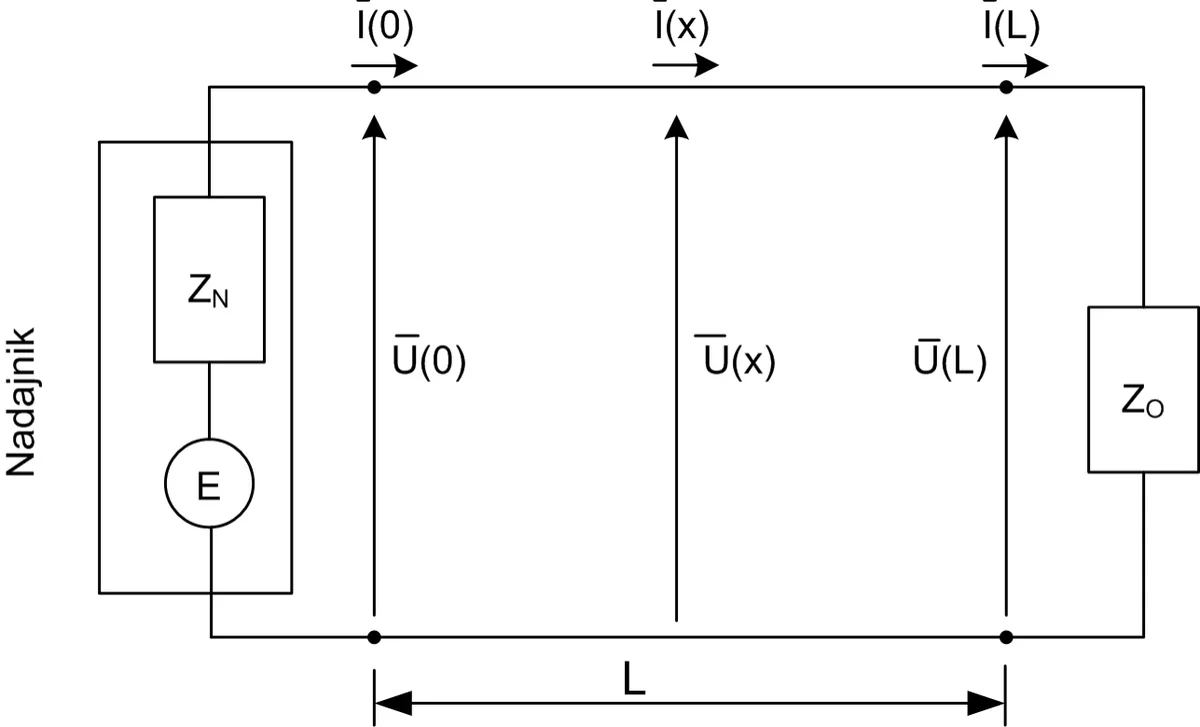

Rysunek przedstawia schemat połączeń do wyznaczania
A. parametrów roboczych linii.
B. zakłóceń zewnętrznych.
C. dyspersji.
D. tłumienia linii.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz E.02-X-15.01).
Schemat przedstawia sposób wyznaczania parametrów roboczych linii, co jest kluczowe w telekomunikacji i elektronice. Na rysunku widzimy linię o długości L, z napięciem i prądem zmieniającymi się wzdłuż tej linii. Parametry robocze, takie jak impedancja Zo i Zn, są podstawą do analizy transmisji sygnałów. Znajomość tych parametrów pozwala na optymalizację przesyłu sygnałów, minimalizację strat oraz zapewnienie zgodności z normami, np. TIA/EIA. Dzięki temu możemy lepiej zrozumieć, jak sygnały są przesyłane i jakie są ich właściwości na różnych etapach. Moim zdaniem, znajomość tych parametrów pozwala inżynierom na projektowanie bardziej efektywnych systemów komunikacyjnych, co jest niezwykle istotne w dobie rosnących potrzeb transmisji danych. W praktyce, analiza parametrów roboczych pozwala na diagnozowanie problemów w istniejących sieciach oraz planowanie ich rozbudowy, co jest zgodne z dobrymi praktykami w branży.
Analiza zakłóceń zewnętrznych to zupełnie inna dziedzina, skupiona na wpływie czynników zewnętrznych na działanie systemów. Często dotyczy to zakłóceń elektromagnetycznych, które są badane przy innym układzie pomiarowym. Niestety, błędne przypisanie funkcji schematu może wynikać z mylenia pojęć związanych z zakłóceniami i transmisją sygnałów. Tłumienie linii dotyczy strat sygnału podczas przesyłu i jest mierzone w dB, często w kontekście jakości transmisji. Jednak schemat ten skupia się na parametrach jak impedancja, a nie bezpośrednio na tłumieniu. Dyspersja odnosi się do rozpraszania sygnału podczas transmisji, co wpływa na jego jakość. To zjawisko jest bardziej związane z optyką i falami świetlnymi, niekoniecznie z podstawową analizą linii transmisyjnej. Rysunek przedstawia bardziej podstawowe zagadnienia, związane z charakterystyką linii jako takiej, a nie skomplikowanymi efektami jak dyspersja. Typowe błędy wynikają z niewłaściwego zrozumienia podstawowych różnic w tych koncepcjach.
