Kwalifikacja: INF.01 - Montaż i utrzymanie torów telekomunikacyjnych oraz urządzeń abonenckich

Zawód: Monter sieci i urządzeń telekomunikacyjnych, Technik telekomunikacji

Kategorie: Kable i przewody Urządzenia i elementy Pomiary i diagnostyka

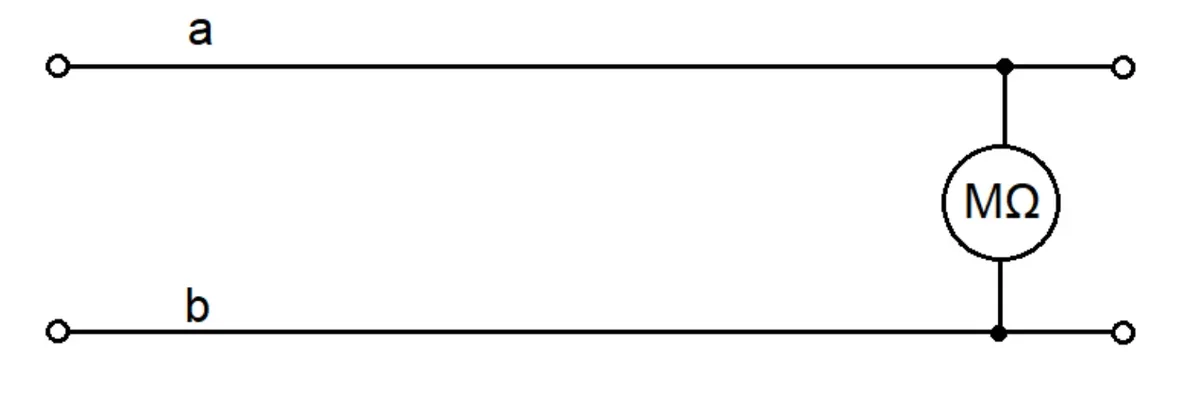

Schemat pomiarowy przedstawiony na rysunku ilustruje pomiar

Schemat pary żył a i b z megaomomierzem włączonym między nimi
A. impedancji falowej linii telefonicznej.
B. tłumienia linii telefonicznej.
C. rezystancji izolacji pary żył a-b.
D. rezystancji pętli żył a-b.

Pytanie z egzaminu CKE, styczeń 2021 (arkusz E.09-SG-21.01).

Pomiar rezystancji izolacji pary żył a-b jest istotnym testem stosowanym w celu oceny stanu izolacji przewodów elektrycznych. W praktyce jest to kluczowy element zapewnienia bezpieczeństwa oraz niezawodności instalacji elektrycznych. Przy użyciu megohmometru mierzymy, jak dobrze izolacja oddziela przewody od siebie, co jest szczególnie ważne w zapobieganiu przeskokom prądu i potencjalnym zwarciom. Dobra praktyka wymaga przeprowadzania takich pomiarów regularnie, zwłaszcza w instalacjach narażonych na działanie wilgoci lub chemikaliów, które mogą degradacji izolacji. Standardy takie jak PN-EN 61557 jasno określają wymagania dotyczące takich pomiarów, co pomaga unikać błędów i zapewnia zgodność z przepisami. Moim zdaniem, warto poświęcić czas na dogłębne zrozumienie, jak działają te procedury i jakie są ich zalety, ponieważ w praktyce mogą one znacząco wpłynąć na bezpieczeństwo pracy z urządzeniami elektrycznymi.
Pomiar tłumienia linii telefonicznej, choć istotny, nie dotyczy bezpośrednio izolacji przewodów, lecz odnosi się do jakości transmisji sygnału. Tłumienie wpływa na jakość rozmów i szybkość przesyłu danych, ale nie jest bezpośrednio związane z bezpieczeństwem elektrycznym. Impedancja falowa linii telefonicznej jest kolejnym zaawansowanym pojęciem, które dotyczy dostosowania linii do częstotliwości sygnału, co zapewnia minimalne straty energii sygnału przy przesyle. To zagadnienie jest kluczowe w kontekście przesyłu wysokiej jakości sygnałów, ale nie związane z izolacją. Natomiast rezystancja pętli żył a-b odnosi się do całkowitej rezystancji na drodze przepływu prądu od źródła do odbiornika i z powrotem – jest to istotne przy analizie strat mocy w systemie, jednak nie dotyczy izolacyjności. Typowym błędem jest mylenie tych pojęć z powodu skomplikowanego języka technicznego. Warto zawsze upewnić się, jakie są konkretne zadania danego pomiaru i jakie aspekty instalacji są badane, aby uniknąć nieporozumień i błędnych diagnoz.
