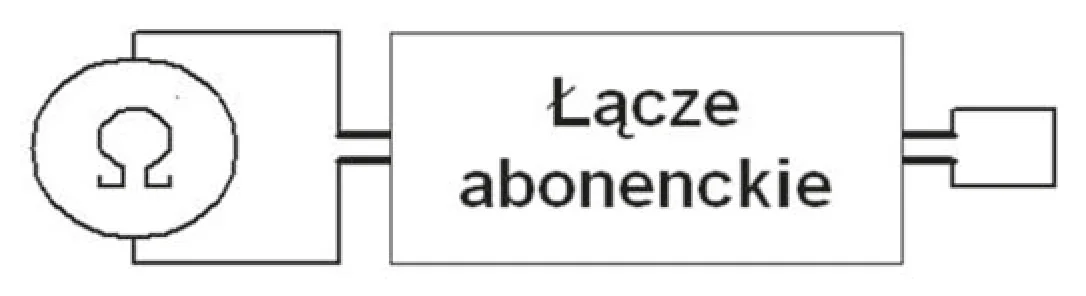

Na schemacie przedstawiono układ do pomiaru
A. tłumienności.
B. rezystancji izolacji.
C. rezystancji pętli.
D. przesłuchu.
Pytanie z egzaminu CKE, styczeń 2014 (arkusz E.01-X-14.01).
Poprawna odpowiedź to rezystancja pętli. Na schemacie widzimy układ do pomiaru rezystancji pętli zwarcia. To bardzo istotny test w instalacjach elektrycznych, ponieważ pozwala ocenić, jak dobrze przewody mogą przewodzić prąd w przypadku zwarcia. W praktyce, niska rezystancja pętli zapewnia szybsze i skuteczniejsze zadziałanie zabezpieczeń, jak wyłączniki nadprądowe. Pomiar ten jest kluczowy dla bezpieczeństwa – według normy PN-HD 60364 konieczne jest, aby rezystancja była na tyle niska, aby zapewnić szybkie wyłączenie prądu w razie awarii. W rzeczywistości, regularne sprawdzanie rezystancji pętli zapobiega potencjalnym zagrożeniom pożarowym. Moim zdaniem, każdy technik powinien mieć to na uwadze podczas montażu i przeglądów instalacji. To taki fundament dobrej praktyki inżynierskiej. Często stosuje się mierniki pętli zwarcia, które automatycznie interpretują wyniki, co ułatwia zadanie nawet mniej doświadczonym fachowcom.
Zrozumienie, dlaczego inne odpowiedzi są niewłaściwe, jest kluczowe dla pełnego pojęcia tematu. Zacznijmy od przesłuchu – to zjawisko związane z zakłóceniami w systemach telekomunikacyjnych, kiedy sygnały z jednego kanału mieszają się z innymi. Natomiast tłumienność to miara spadku sygnału w kablach lub innych mediach transmisyjnych, co nie ma zastosowania do omawianego schematu. Pomylenie rezystancji pętli z tłumiennością może wynikać z myślenia, że oba te pojęcia dotyczą jakości przewodzenia, jednak kontekst ich zastosowania jest zupełnie inny. Rezystancja izolacji z kolei odnosi się do jakości materiałów izolacyjnych, a jej pomiar jest istotny w kontekście uniknięcia upływu prądu przez izolację. W praktyce, myślenie, że pokazany układ służy do innych pomiarów, może wynikać z ograniczonej wiedzy o poszczególnych zastosowaniach urządzeń mierniczych. Dlatego warto zawsze zwracać uwagę na konkretne zastosowania i standardy branżowe, które wskazują na celowość danego pomiaru.
