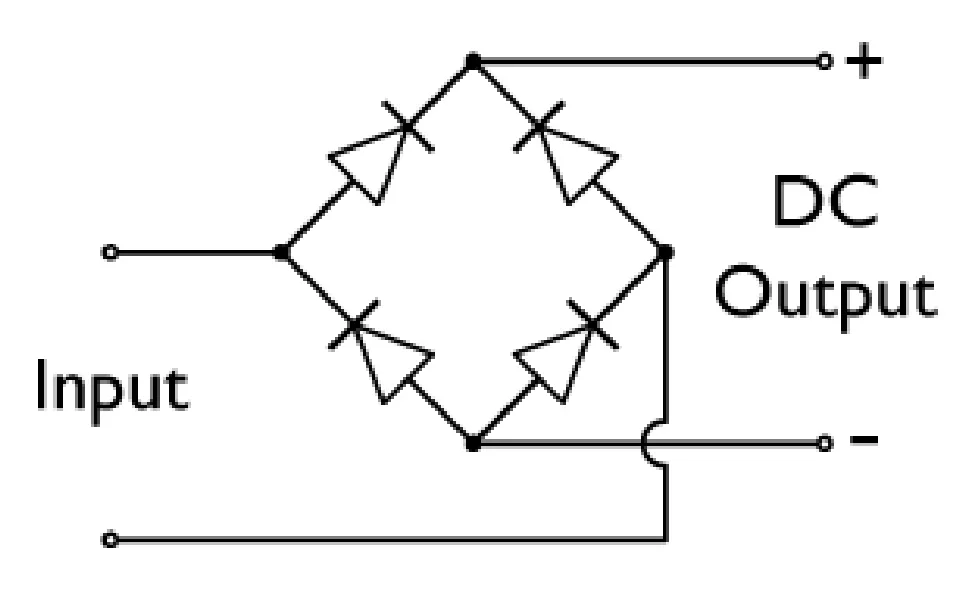

Na rysunku przedstawiono schemat prostownika
A. dwufazowego.
B. trójfazowego.
C. dwupołówkowego.
D. jednopołówkowego.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz E.02-X-19.06).
Schemat przedstawiony na rysunku to klasyczny prostownik dwupołówkowy, często nazywany mostkiem Graetza. To bardzo popularne rozwiązanie w zasilaczach, bo pozwala na przekształcenie prądu przemiennego (AC) w stały (DC) z wykorzystaniem całej fali, zarówno dodatniej, jak i ujemnej połówki. Dzięki temu napięcie wyjściowe jest bardziej stabilne, co ma znaczenie w urządzeniach wymagających nieprzerwanego zasilania. W praktyce prostowniki dwupołówkowe znajdują zastosowanie w różnorodnych urządzeniach elektronicznych, od małych ładowarek po duże zasilacze przemysłowe. Mostek Graetza wykorzystuje cztery diody do równomiernego przekształcania napięcia, co jest efektywne i tanie. Standardy projektowania takich układów zakładają użycie diod o odpowiednich parametrach prądowych, co zapewnia ich trwałość i niezawodność. Dobre praktyki zalecają także stosowanie kondensatorów filtrujących na wyjściu mostka, by zminimalizować pulsacje i zapewnić jeszcze stabilniejsze napięcie.
W analizie prostowników bardzo ważne jest zrozumienie różnic pomiędzy różnymi typami układów. Prostownik trójfazowy jest używany głównie w dużych instalacjach przemysłowych, gdzie istotne jest przekształcenie trzech faz prądu przemiennego na prąd stały. Charakteryzuje się skomplikowaną konstrukcją i jest zupełnie inny niż jednopołówkowy czy dwupołówkowy. Prostownik jednopołówkowy z kolei wykorzystuje tylko jedną połówkę fali, co prowadzi do dużych pulsacji napięcia wyjściowego. Jego zastosowanie jest ograniczone, głównie do prostych i mniej wymagających aplikacji, gdzie stabilność napięcia nie jest kluczowa. Prostownik dwufazowy jest rzadziej spotykany i stosowany głównie tam, gdzie dostępne są dwie fazy prądu. Typowym błędem jest mylenie prostowników trójfazowych z dwupołówkowymi, głównie ze względu na złożoność układu. W praktyce, przy projektowaniu urządzeń elektronicznych, kluczowe jest dobranie odpowiedniego typu prostownika do specyfiki aplikacji, co zapewnia wydajność i niezawodność działania. Analizując schematy, warto zwrócić uwagę na liczbę diod i sposób ich połączenia, co jednoznacznie wskazuje na typ układu.
