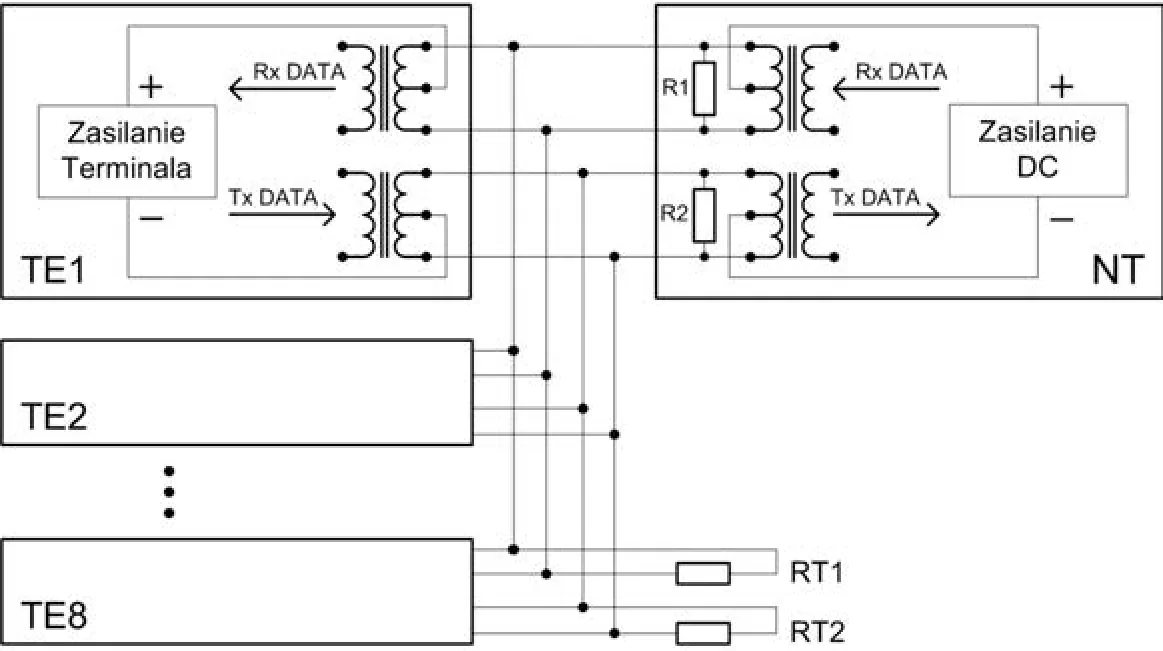

Rysunek przedstawia strukturę
A. elektryczną styku S w sieci ISDN.
B. transmisyjną styku R w sieci ISDN.
C. elektryczną styku U w sieci ISDN.
D. transmisyjną styku V w sieci ISDN.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz E.02-X-15.01).
Odpowiedź dotycząca elektrycznej struktury styku S w sieci ISDN jest poprawna. W standardzie ISDN (Integrated Services Digital Network) styk S jest używany do łączenia urządzeń końcowych, takich jak telefony lub modemy, z siecią ISDN. Opisuje on fizyczne i elektryczne właściwości połączenia. Styk S wykorzystuje tradycyjne przewody miedziane i przesyła dane oraz zasilanie między terminalem a urządzeniem sieciowym. Jest to kluczowe, ponieważ pozwala na równoczesne przesyłanie danych i prowadzenie rozmów telefonicznych. W praktyce, w biurach i domach, system ISDN umożliwia korzystanie z wielu urządzeń równocześnie bez zakłóceń. Standard ten, choć coraz częściej zastępowany przez nowsze technologie, nadal jest stosowany w niektórych miejscach, ze względu na niezawodność i stabilność połączenia. Warto znać zasady działania styku S, ponieważ zapewnia to lepsze zrozumienie, jak działa sieć telekomunikacyjna i jak można ją optymalnie wykorzystać.
Wybór nieprawidłowych odpowiedzi wynika z kilku błędnych założeń dotyczących struktury ISDN. Styk R w ISDN jest dedykowany do połączenia pomiędzy NT (Network Termination) a urządzeniem końcowym. Jego funkcja znacząco różni się od styku S, ponieważ dotyczy logiki cyfrowej, nie samego przesyłu elektrycznego. Styk U, z kolei, jest fizycznym połączeniem pomiędzy NT a siecią dostawcy usług, używanym głównie w Ameryce Północnej. Jest to połączenie jednostronne, które nie obsługuje wielu terminali jednocześnie, w przeciwieństwie do styku S. Styk V w sieci ISDN nie istnieje, co oznacza, że jest to czysto hipotetyczne pojęcie, które może wprowadzać w błąd. Typowe błędy myślowe tutaj to mylenie ról poszczególnych styku i brak znajomości specyficznych standardów telekomunikacyjnych. W ISDN każdy styk ma swoje unikalne przeznaczenie, a zrozumienie ich różnic jest kluczowe dla efektywnej konfiguracji i diagnostyki sieci.
