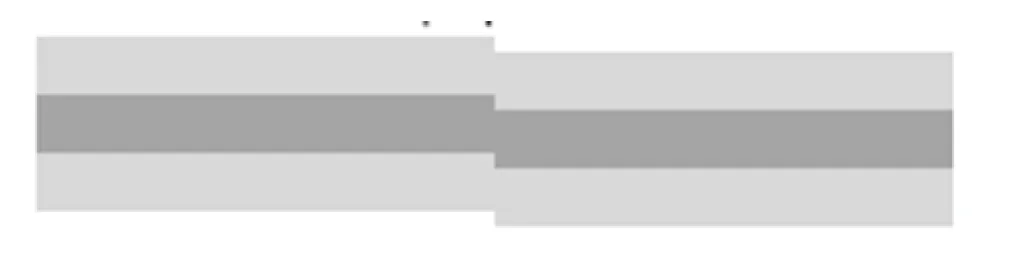

Rysunek ilustruje przyczynę strat w łączonych włóknach światłowodach, spowodowaną
A. różnicą średnic rdzeni.
B. niedopasowaniem kątowym.
C. przerwą między płaszczyznami cięcia.
D. przesunięciem osiowym rdzeni.
Pytanie z egzaminu CKE, styczeń 2014 (arkusz E.01-X-14.01).
Przesunięcie osiowe rdzeni to częsta przyczyna strat w łączonych włóknach światłowodowych. Kiedy rdzenie nie są idealnie wyrównane, część światła trafia poza rdzeń i zostaje utracona. To tak jak próbować przelać wodę z jednego kubka do drugiego, które nie są dokładnie ustawione. W praktyce, precyzyjne połączenie włókien jest kluczowe w instalacjach światłowodowych, zwłaszcza w telekomunikacji, gdzie każda strata może wpływać na jakość sygnału. Dlatego stosuje się specjalne złącza oraz techniki spawania światłowodów, by minimalizować przesunięcia. Moim zdaniem, warto inwestować w dobrej jakości sprzęt i szkolenia, bo dokładność w tej materii przekłada się na niezawodność całej sieci. W standardach takich jak ITU-T G.652 znajdziemy wytyczne dotyczące tolerancji i technik minimalizowania strat, co potwierdza wagę tego aspektu w praktyce branżowej.
Przyczyną strat we włóknach światłowodowych może być kilka czynników, ale nie wszystkie są związane z przesunięciem osiowym. Niedopasowanie kątowe to problem, gdy końcówki włókien nie są ustawione pod odpowiednim kątem względem siebie. Może to prowadzić do strat światła, ale nie jest to najczęstsza przyczyna w kontekście osiowego ustawienia rdzeni. Przerwa między płaszczyznami cięcia, choć również problematyczna, zazwyczaj wynika z niedokładnego cięcia lub złączenia włókien i może prowadzić do strat, ale w inny sposób niż przesunięcie osiowe. Różnica średnic rdzeni to kolejna potencjalna przyczyna strat, ale dotyczy raczej problemów z dopasowaniem samego rdzenia do otoczki. Typowym błędem myślowym jest przypisywanie wszystkich strat jednemu czynnikowi, podczas gdy współczesna technologia światłowodowa wymaga rozważenia wielu aspektów jednocześnie. Dlatego w praktyce warto korzystać z technik spawania i złączek zgodnych z normami, aby zminimalizować wszystkie potencjalne problemy i zapewnić jak najlepszą transmisję danych.
