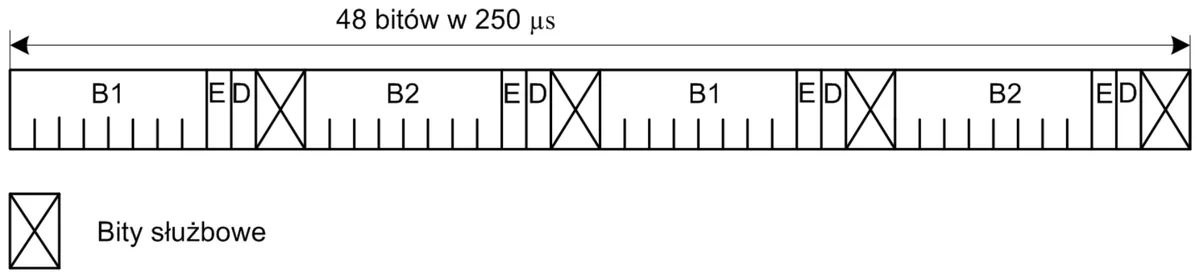

Na którym styku w dostępie BRA sieci ISDN występuje przedstawiona struktura ramki?
A. R
B. S
C. V
D. U
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.02-X-15.05).
Odpowiedź 'S' jest prawidłowa, ponieważ w sieciach ISDN struktura ramki, którą przedstawiono na rysunku, jest związana ze stykiem S. To interfejs, który łączy urządzenia końcowe z siecią ISDN w środowisku klientów. W tym miejscu następuje wymiana danych między terminalami a siecią, co jest kluczowe dla poprawnego przesyłania informacji. W przypadku styku S, kanały B są wykorzystywane do przesyłania danych użytkownika, natomiast kanały D służą do sygnalizacji. Schemat pokazuje transmisję ramki w czasie 250 mikrosekund, co wskazuje na zastosowanie modelu podstawowego 2B+D. Ten układ wykorzystuje dwa kanały B (każdy o prędkości 64 kb/s) i jeden kanał D (16 kb/s). Popularność styku S wynika z jego uniwersalności i standaryzacji, co pozwala na bezproblemową integrację różnych urządzeń telekomunikacyjnych, takich jak telefony, faksy czy modemy. W praktyce, poprawna konfiguracja styku S jest kluczowa dla uzyskania niezawodnej łączności cyfrowej w małych i średnich przedsiębiorstwach, a także w zaawansowanych instalacjach domowych. Moim zdaniem, zrozumienie funkcjonowania tego interfejsu jest fundamentalne dla każdego, kto chce pracować w telekomunikacji.
Błędne odpowiedzi wynikają z niepoprawnego przyporządkowania struktury ramki do poszczególnych styków w sieci ISDN. Styk R odnosi się do połączenia między terminalem a adapterem sieciowym, ale nie jest bezpośrednio związany ze specyficzną strukturą ramki. Styk U z kolei, to połączenie pomiędzy zakończeniem sieciowym NT1 a centralą, gdzie ramki są zupełnie inaczej formatowane. Jest to interfejs bardziej związany z dostawcą usług i centralą, niż z urządzeniami końcowymi. Natomiast styk V, choć mniej typowy, odnosi się do połączeń wewnętrznych w sieci, a nie bezpośrednio do urządzeń końcowych. Typowym błędem jest również mylenie funkcji poszczególnych styku w kontekście ich zastosowania – podczas gdy styk S łączy urządzenia końcowe z siecią, styk U zajmuje się transmisją na większe odległości na potrzeby dostawcy. Zrozumienie tych różnic jest kluczowe dla prawidłowej konfiguracji i utrzymania systemów ISDN, co ma bezpośredni wpływ na jakość usług telekomunikacyjnych. Dlatego, zawsze warto przyjrzeć się dokładnie strukturze ramki i funkcjom poszczególnych styków, by uniknąć tego typu pomyłek.
