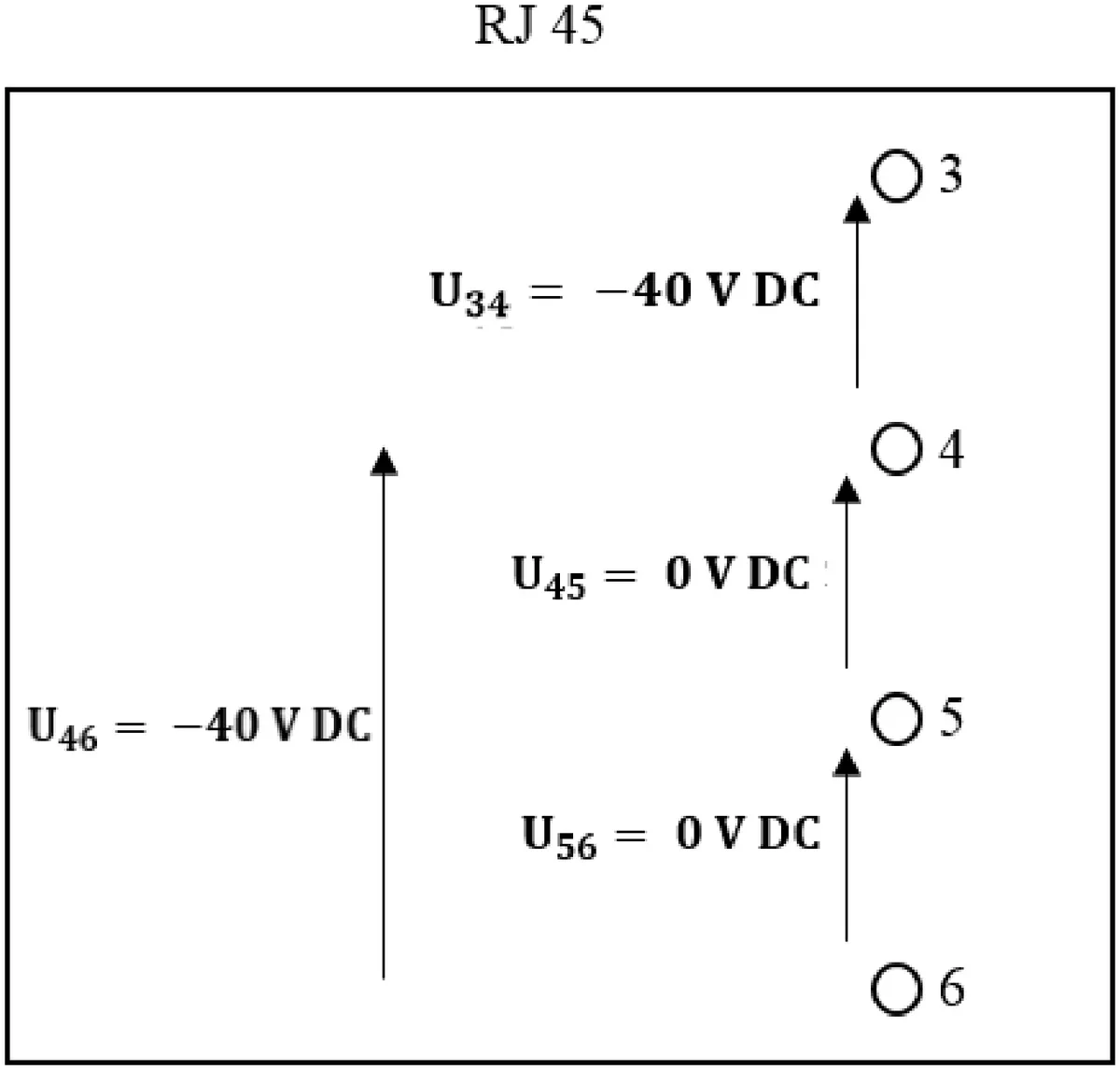

Na podstawie wyników pomiarów napięcia na styku S wskaż numer żyły, która jest uszkodzona.
A. 6
B. 4
C. 3
D. 5
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.09-X-18.06).
Twoja odpowiedź jest trafna. Wybierając żyłę numer 5, zidentyfikowałeś prawidłowo uszkodzoną żyłę na podstawie wyników pomiaru napięcia. Mamy tutaj kilka pomiarów: U34, U45, U46 i U56. Napięcia U45 i U56 wynoszą 0 V DC, co wskazuje na brak różnicy potencjałów między tymi żyłami. To sugeruje, że są one połączone ze sobą lub z masą. Z kolei U34 i U46 wynoszą -40 V DC, co jasno wskazuje na różnicę potencjałów, a więc na ewentualne uszkodzenie przewodu. Można zauważyć, że styki 4 i 6 są połączone z innymi stykami niemal bezpośrednio, co sugeruje, że żyła numer 5 jest rzeczywiście uszkodzona, ponieważ brak napięcia między 4 a 5 wskazuje, że przewód jest przerwany. W praktyce, umiejętność lokalizowania uszkodzonych żył jest kluczowa w diagnozowaniu problemów w sieciach komputerowych, szczególnie w kontekście połączeń Ethernetowych i infrastruktury telekomunikacyjnej. Pamiętaj, że testowanie kabli jest podstawową umiejętnością dla każdego technika sieciowego, a standardy takie jak TIA/EIA 568 są pomocne w utrzymaniu spójności i niezawodności połączeń.
Analizując usterkę w okablowaniu, kluczowe jest zrozumienie, jakie napięcia powinny występować między poszczególnymi żyłami. W przypadku podanych pomiarów w konfiguracji RJ-45, istotne jest, aby zwrócić uwagę na wartości napięć. U34 i U46 dają napięcie -40 V DC, co oznacza, że występuje różnica potencjałów między tymi żyłami, sugerując, że są one poprawnie izolowane i funkcjonują. Natomiast wartości U45 i U56 wynoszą 0 V DC, co powinno zwrócić naszą uwagę. W kontekście typowych błędów, często zakłada się, że brak napięcia oznacza poprawne połączenie. W rzeczywistości, brak różnicy potencjałów sugeruje, że żyły mogą być zwarte lub jedna z żył jest uszkodzona. W tym przypadku, żyła numer 5 jest przerwana, co powoduje, że pomiar U45 wynosi 0 V DC. To wskazuje na typowy problem, gdzie przerwanie przewodu nie jest od razu widoczne bez dokładnych pomiarów. Takie błędne założenia mogą prowadzić do nieprawidłowej diagnozy w systemach sieciowych. Pamiętaj, że zgodnie z dobrymi praktykami branżowymi, testowanie ciągłości przewodów i ich izolacji jest kluczowe dla zachowania prawidłowego działania całej sieci. Mierniki i testery kabli są tu nieocenionymi narzędziami, pomagając zidentyfikować problemy niewidoczne gołym okiem.
