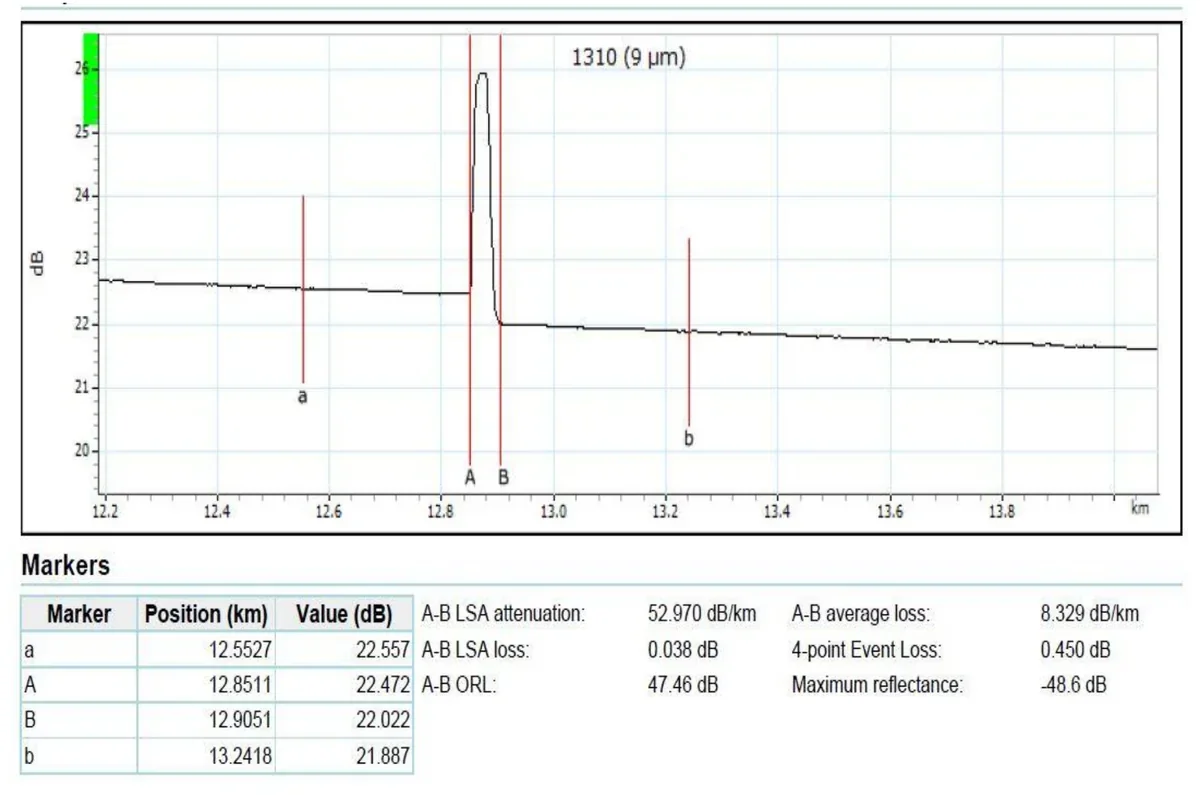

Tłumienie zdarzenia zaobserwowanego przy użyciu OTDR i przedstawionego na rysunku wynosi
A. 8,329 dB
B. 52,970 dB
C. 0,038 dB
D. 0,450 dB
Pytanie z egzaminu CKE, styczeń 2021 (arkusz E.09-SG-21.01).
Odpowiedź 0,450 dB jest prawidłowa, ponieważ reprezentuje tłumienie zdarzenia zaobserwowanego na wykresie OTDR. W praktyce OTDR (Optical Time Domain Reflectometer) to przyrząd używany do analizy stanu światłowodów, dzięki czemu można zidentyfikować miejsca strat, refleksje oraz tłumienia. W przypadku tego pytania, istotne jest zrozumienie, że 4-point Event Loss jest metodą określania strat zdarzenia poprzez pomiar różnicy mocy na czterech punktach charakterystycznych zdarzenia. Ten rodzaj pomiaru jest kluczowy w ocenie jakości instalacji światłowodowej, ponieważ pozwala na precyzyjną lokalizację i ocenę stanu infrastruktury. Praktyczne znaczenie tego pomiaru polega na zapewnieniu, że sieć przesyłowa pracuje zgodnie z normami, co jest kluczowe w kontekście zapewnienia jakości usług telekomunikacyjnych, zwłaszcza w środowisku biznesowym, gdzie niezawodność i szybkość transmisji danych są kluczowe. Z mojego doświadczenia, właściwe odczytanie i interpretacja wyników pomiarów OTDR to podstawa do wykonywania rzetelnych diagnoz sieciowych, co przekłada się na skuteczne utrzymanie sieci bez zakłóceń.
Zrozumienie danych z OTDR wymaga dokładnej analizy przedstawionych wyników. Często błędne interpretacje wynikają z niewłaściwego zrozumienia charakterystyki wykresu. W przypadku odpowiedzi 0,038 dB, jest to strata związana z innym parametrem, a nie z ogólnym tłumieniem zdarzenia. Tłumienie tego rzędu wielkości jest raczej charakterystyczne dla strat związanych z pojedynczymi zdarzeniami, jak lekkie zagięcia światłowodu, ale nie dla całościowego zdarzenia. Z kolei 8,329 dB oraz 52,970 dB to wartości, które mogą reprezentować tłumienie na dłuższych odcinkach światłowodu lub zdarzenia o bardzo dużym wpływie na sygnał, co w tym kontekście jest niepoprawne. Typowe błędy myślowe dotyczą interpretacji wysokich wartości jako tych najbardziej istotnych, ale w analizie OTDR kluczowe jest zrozumienie, jakie dokładnie zdarzenie się mierzy. Właściwe przetwarzanie i interpretacja danych OTDR wymaga zastosowania standardów branżowych, jak np. ITU-T G.652, które określają, jak powinny być prowadzone pomiary i jakie wartości są uznawane za normatywne. W praktyce oznacza to, że analityk musi nie tylko widzieć liczby, ale także rozumieć kontekst i przyczyny ich występowania, co pozwala na skuteczną diagnostykę i utrzymanie sieci w dobrym stanie.
