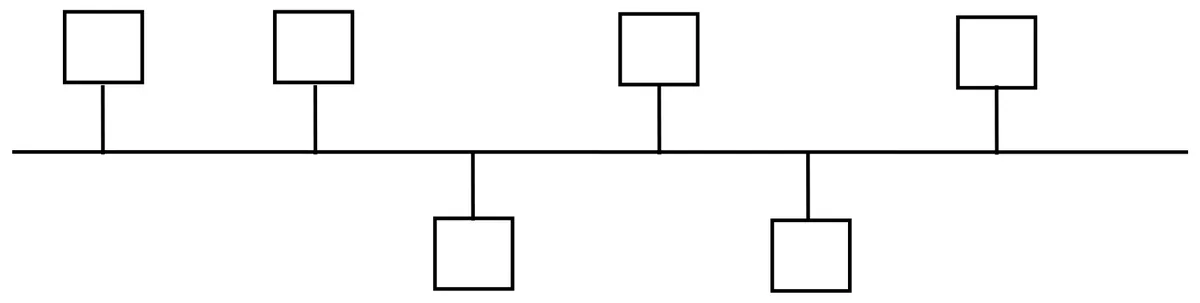

Na rysunku przedstawiono topologię
A. magistralii.
B. pierścienia.
C. drzewa.
D. gwiazdy.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz E.02-X-19.06).
Topologia magistrali to bardzo powszechne rozwiązanie w sieciach komputerowych. Wyobraź sobie długą linię, do której podłączone są różne urządzenia – to właśnie magistrala. Wszystkie te urządzenia komunikują się przez jedną, wspólną linię transmisyjną. W praktyce, magistrala jest świetna w małych sieciach, gdzie jej prostota i niskie koszty instalacji mają duże znaczenie. No bo co jest tańsze niż kawałek kabla, prawda? Minusem jest to, że w miarę dodawania więcej urządzeń, sieć staje się wolniejsza, bo wszystkie dane muszą przechodzić przez ten sam kabel. Ale w domowych warunkach czy małych biurach, gdzie nie ma setek urządzeń, magistrala działa jak marzenie. Standardy jak Ethernet w swojej pierwotnej formie opierały się właśnie na topologii magistrali. Pamiętaj też, że każdy problem z kablem lub złączem może zakłócić komunikację w całej sieci, więc ważne jest, by dbać o stan fizyczny infrastruktury.
Zrozumienie różnych topologii sieciowych to klucz do poprawnego projektowania i zarządzania sieciami. Gdy patrzymy na topologię drzewa, kojarzymy ją z hierarchiczną strukturą, gdzie jeden węzeł może mieć wiele podwęzłów, przypominając strukturę drzewa katalogów w systemach plików. To rozwiązanie często spotykane w dużych sieciach korporacyjnych, gdzie potrzebna jest elastyczność i skalowalność. Topologia gwiazdy z kolei polega na centralnym punkcie – hubie lub switchu – do którego wszystkie urządzenia są podłączone. Ta struktura oferuje dużą niezawodność, bo awaria jednego z urządzeń nie wpływa na pozostałe. Jednak wymaga więcej okablowania niż magistrala. Topologia pierścienia, jak sama nazwa wskazuje, tworzy zamknięty krąg, co pozwala na przesyłanie danych w jednym kierunku, redukując kolizje danych. Jednak awaria jednego z urządzeń czy kabla może sparaliżować całą sieć. Często spotykane błędne założenie to mylenie prostoty z efektywnością. Każda topologia ma swoje plusy i minusy, a wybór zależy od konkretnego zastosowania. Warto zwrócić uwagę na standardy branżowe i wytyczne dotyczące projektowania sieci, takie jak te opisane przez IEEE, które podkreślają znaczenie wyboru odpowiedniej topologii w zależności od potrzeb i środowiska pracy.
