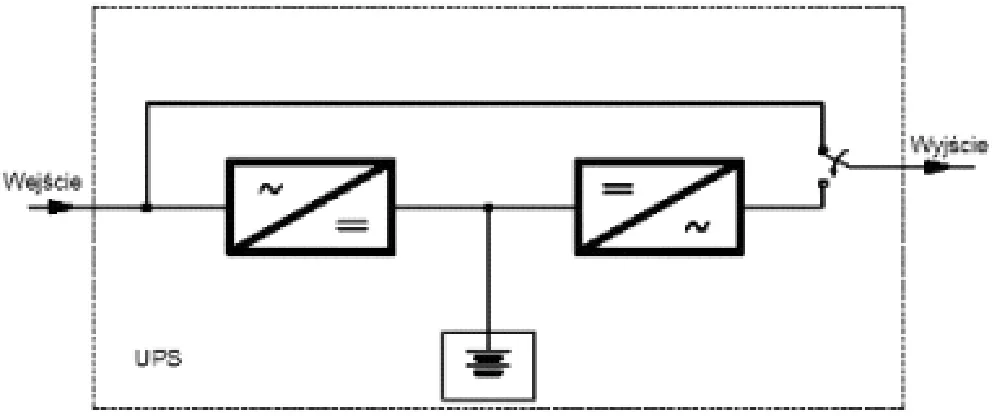

Na rysunku przedstawiono schemat zasilacza UPS w topologii
A. on-line z podwójną konwersją.
B. line-interactive.
C. on-line.
D. off-line.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.09-X-15.05).
Schemat, który widzimy, przedstawia zasilacz UPS w topologii off-line. Tego typu UPS-y są często wykorzystywane w zastosowaniach, gdzie priorytetem jest ochrona przed krótkimi przerwami w dostawie prądu i przepięciami. W normalnych warunkach zasilanie przechodzi bezpośrednio z sieci do obciążenia, a UPS jedynie monitoruje sytuację. Gdy nastąpi nagła awaria, zasilacz off-line przełącza się na pracę z baterii, co następuje zazwyczaj w ciągu milisekund. To rozwiązanie jest wystarczające dla typowych komputerów domowych i niektórych urządzeń biurowych, które tolerują krótkie przerwy zasilania. Standardowe dobre praktyki w tej topologii obejmują regularne testowanie baterii i monitorowanie jakości zasilania. Off-line UPS-y są też ekonomiczne, co czyni je popularnym wyborem dla domowych użytkowników. Moim zdaniem, off-line UPS to świetny wybór, gdy poszukujemy prostych i niedrogich rozwiązań zabezpieczających przed utratą danych w wyniku krótkich przerw w zasilaniu.
W przypadku rozważania zasilaczy UPS w topologii on-line, line-interactive czy on-line z podwójną konwersją, każda z tych opcji charakteryzuje się innymi mechanizmami działania i zastosowaniami. On-line UPS, znany również jako podwójna konwersja, utrzymuje stale aktywną konwersję z AC na DC i z powrotem na AC, zapewniając najwyższy poziom ochrony przed zakłóceniami sieciowymi. Takie rozwiązanie jest kosztowne i stosowane tam, gdzie nie można sobie pozwolić na jakiekolwiek zakłócenia - w data center czy szpitalach. Line-interactive UPS, z kolei, cechuje obecność automatycznego regulatora napięcia (AVR), który koryguje wahania napięcia bez przechodzenia na baterię. To sprawia, że są bardziej efektywne energetycznie niż systemy on-line, ale nadal nie oferują pełnej ochrony. Wybór takich rozwiązań często wynika z błędnego przekonania, że każda aplikacja wymaga najwyższej formy ochrony, co nie zawsze jest prawdą. W praktyce, dobór UPS powinien opierać się na analizie wymagań danego środowiska i rodzajów obciążeń, które ma chronić. Kluczowe jest zrozumienie, że nie zawsze najdroższe i najbardziej zaawansowane technologicznie rozwiązanie jest najlepsze dla każdego użytkownika.
