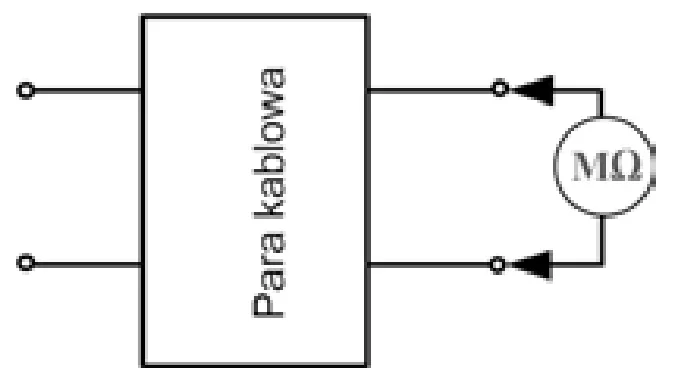

Przedstawiony na rysunku układ stosuje się do pomiaru
A. tłumienności skutecznej.
B. pojemności między żyłami par.
C. rezystancji izolacji pary żył.
D. opóźnienia propagacji.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.01-X-14.05).
Układ zaprezentowany na rysunku służy do pomiaru rezystancji izolacji pary żył, co jest kluczowym aspektem w ocenie stanu technicznego kabli elektrycznych. Mierząc tę rezystancję, możemy określić jakość izolacji między przewodami, co wpływa bezpośrednio na bezpieczeństwo i niezawodność instalacji elektrycznych. W praktyce wysoka rezystancja izolacji oznacza, że przewody są dobrze odizolowane, co minimalizuje ryzyko przebicia i związanych z tym zagrożeń, takich jak zwarcia czy pożary. Do takich pomiarów często wykorzystuje się megomomierze, które pozwalają na precyzyjne określenie wartości rezystancji w megomach. Normy branżowe, takie jak np. PN-EN 61557, określają minimalne wartości rezystancji izolacji, które muszą być spełnione, by instalacja była uznana za bezpieczną. Regularne testowanie rezystancji izolacji jest częścią dobrych praktyk konserwacyjnych, co pomaga w wykrywaniu zużycia materiału izolacyjnego jeszcze przed wystąpieniem awarii. To także ważne podczas odbioru nowych instalacji, gdzie potwierdzenie jakości izolacji jest niezbędne do ich uruchomienia. Z mojego doświadczenia wynika, że ignorowanie tego aspektu może prowadzić do poważnych problemów w późniejszym czasie.
Pomiar tłumienności skutecznej, pojemności między żyłami par oraz opóźnienia propagacji to inne rodzaje analiz, które dotyczą właściwości kabli, ale nie są związane z rezystancją izolacji. Tłumienność skuteczna dotyczy strat sygnału w kablu i jest kluczowa w telekomunikacji, gdzie ważne jest, by sygnał docierał na dużą odległość bez znaczącego osłabienia. Pojemność między żyłami par ma związek z parametrami elektrycznymi pary przewodów; duża pojemność może wpływać na szybkość przesyłania sygnału oraz jakość transmisji. Opóźnienie propagacji odnosi się do czasu, jaki sygnał potrzebuje na przebycie pewnej odległości w kablu, co jest istotne dla synchronizacji w sieciach cyfrowych. Typowy błąd myślowy polega na myleniu tych pojęć z rezystancją izolacji, ponieważ wszystkie dotyczą przewodów, lecz każdy z nich odnosi się do innych właściwości i zastosowań. W kontekście bezpieczeństwa elektrycznego to właśnie prawidłowa ocena rezystancji izolacji jest kluczowa, ponieważ bezpośrednio wpływa na możliwość wystąpienia zwarć i awarii. Rozumienie różnic między tymi pojęciami jest istotne, by móc skutecznie diagnozować i rozwiązywać problemy związane z instalacjami elektrycznymi.
