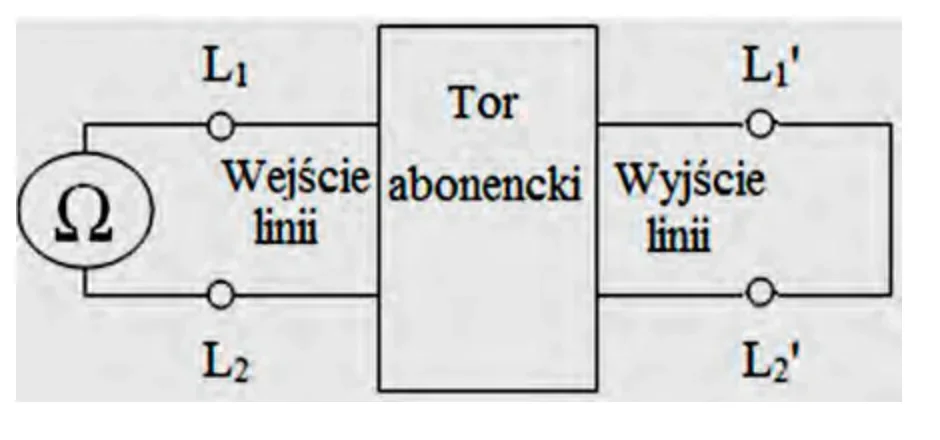

Rysunek przedstawia układ do pomiaru
A. impedancji wejściowej linii.
B. rezystancji pętli abonenckiej.
C. impedancji wyjściowej linii.
D. rezystancji izolacji żył.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.02-X-16.01).
Odpowiedź dotycząca pomiaru impedancji wejściowej linii jest prawidłowa, ponieważ rysunek przedstawia układ, w którym kluczowym elementem jest pomiar parametrów wejściowych. Impedancja wejściowa jest istotna w kontekście analizy odpowiedzi układów na sygnały zewnętrzne oraz zapewnienia właściwego dopasowania impedancyjnego. W praktyce, prawidłowe dopasowanie impedancyjne minimalizuje odbicia sygnałów, co przekłada się na mniejsze straty mocy i lepszą jakość przesyłu danych. Moim zdaniem, pomiar impedancji wejściowej jest nie tylko teoretycznym zagadnieniem, ale ma też znacznie praktyczne zastosowanie w branży telekomunikacyjnej, gdzie jest kluczowy dla poprawnego funkcjonowania systemów transmisyjnych. Dobre praktyki inżynierskie, jak np. stosowanie odpowiednich przyrządów pomiarowych i metod kalibracji, są niezbędne dla uzyskania wiarygodnych wyników. Warto również zwrócić uwagę na normy, takie jak ITU-T, które regulują te aspekty w międzynarodowych standardach telekomunikacyjnych. W codziennej praktyce technicznej, właściwy pomiar impedancji może znacznie usprawnić proces diagnostyki i konserwacji systemów.
Analizując inne odpowiedzi, można zauważyć, że pomiar rezystancji pętli abonenckiej, impedancji wyjściowej linii oraz rezystancji izolacji żył przedstawiają różne aspekty pomiarów w telekomunikacji, ale żaden z nich nie pasuje do przedstawionego układu. Pomiar rezystancji pętli abonenckiej dotyczy zazwyczaj analizy jakości toru miedzianego, co jest kluczowe dla zapewnienia prawidłowej transmisji na długich dystansach. W tym przypadku ukierunkowanie na rezystancję, a nie impedancję, jest istotną różnicą, ponieważ rezystancja dotyczy tylko części składowej impedancji. Impedancja wyjściowa linii, z kolei, odnosi się do właściwości końca linii w kontekście dopasowania wyjściowego, co jest kluczowe dla zapewnienia zgodności z następnymi etapami toru sygnałowego. W przypadku rezystancji izolacji żył, mówimy o ocenie jakości izolacji elektrycznej, co jest kluczowe dla bezpieczeństwa i niezawodności instalacji, ale nie ma bezpośredniego związku z pomiarami impedancji linii. Często błędnym myśleniem jest utożsamianie wszystkich tych pomiarów jako równorzędnych w kontekście analizy linii, co prowadzi do niewłaściwej interpretacji wyników. Ważne jest, by rozróżniać te pojęcia i ich zastosowanie w praktycznych pomiarach oraz zrozumieć, jakie dokładnie parametry są mierzone w każdym przypadku.
