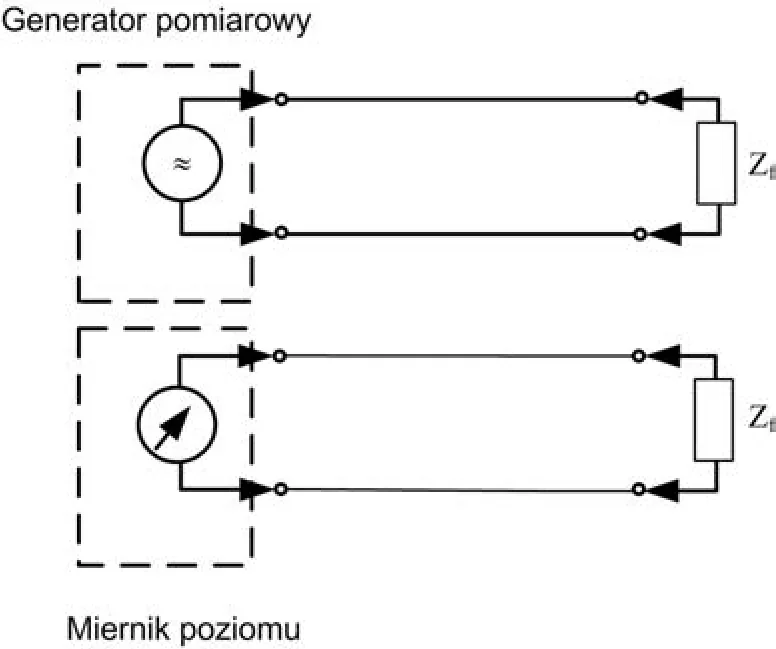

Na rysunku przedstawiono układ do pomiaru
A. przeników zdalnych.
B. przeników zbliżnych.
C. przeników wzajemnych.
D. samoprzeników.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.09-X-15.05).
Rysunek przedstawia układ do pomiaru przeników zbliżnych, co jest kluczowe w telekomunikacji i elektronice. Przeniki zbliżne dotyczą przesłuchów między przewodami znajdującymi się blisko siebie, co może zakłócać sygnały. W praktyce, często spotykamy się z tym w kablach wielożyłowych, gdzie nieodpowiednia izolacja może prowadzić do zakłóceń. Dlatego w projektowaniu obwodów trzeba uwzględniać standardy takie jak TIA/EIA-568, które określają, jak minimalizować takie zakłócenia. Generator pomiarowy w układzie wytwarza kontrolowany sygnał, podczas gdy miernik poziomu ocenia jego wpływ na sąsiedni przewód. To pozwala inżynierom na ocenę jakości izolacji oraz skuteczności ekranowania. Praktyczne zastosowanie obejmuje testy kabli Ethernet, gdzie kluczowe jest zapewnienie, że przeniki nie przekraczają dopuszczalnych norm, co może być krytyczne dla transmisji danych z dużymi prędkościami. Moim zdaniem, zrozumienie tego zjawiska jest niezbędne dla każdego, kto pracuje z systemami przesyłu danych.
Rozważając różne odpowiedzi, warto zrozumieć, dlaczego inne opcje są błędne. Samoprzeniki to termin, który nie jest używany w kontekście pomiarów przy przesyłach sygnałowych. Prawdopodobnie jest to źle zinterpretowany zwrot, który może mylić mniej doświadczonych. Przeniki zdalne to zjawisko różniące się od przeników zbliżnych, dotyczące przesłuchów na duże odległości między przewodami, co ma inny charakter pracy i wymaga innych technik testowych. Takie zjawiska są mniej powszechne w standardowych układach pomiarowych, które widzimy na rysunku. Przeniki wzajemne z kolei odnoszą się do wzajemnego oddziaływania dwóch kanałów, jednak nie jest to termin używany w kontekście przedstawionego układu. Typowym błędem myślowym jest przyjmowanie założenia, że każda forma przesłuchu jest taka sama, co może prowadzić do błędnych wniosków. W rzeczywistości, każda forma przeników wymaga innego podejścia oraz narzędzi pomiarowych. Kluczowe jest rozróżnianie tych zjawisk, co pozwala na odpowiednie podejście do projektowania i diagnostyki systemów elektronicznych, zgodnie z praktykami branżowymi.
