Kwalifikacja: INF.01 - Montaż i utrzymanie torów telekomunikacyjnych oraz urządzeń abonenckich

Zawód: Monter sieci i urządzeń telekomunikacyjnych, Technik telekomunikacji

Kategorie: Urządzenia i elementy Pomiary i diagnostyka

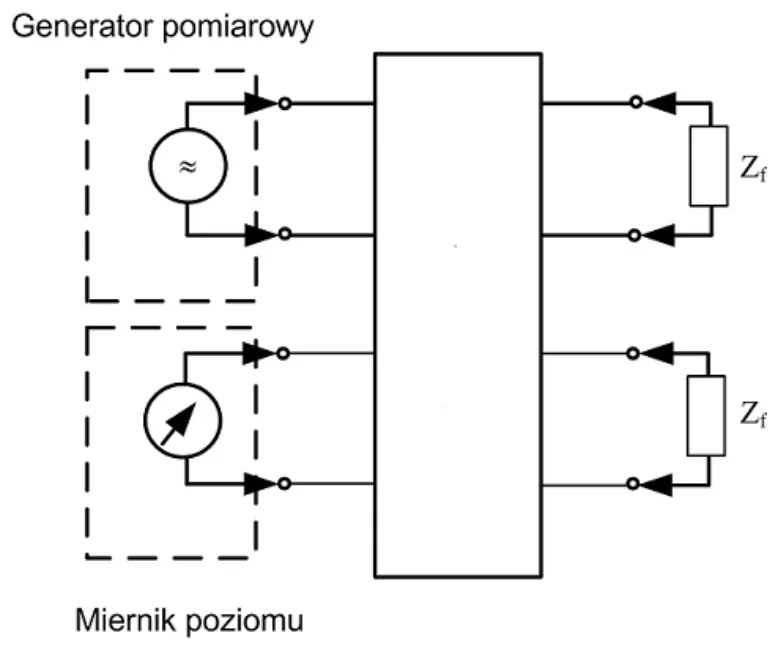

Rysunek przedstawia układ do pomiaru tłumienności

Schemat układu: generator pomiarowy i miernik poziomu dołączone do badanego toru z zakończeniami Zf
A. przeników zbliżnych.
B. skutecznej metodą porównawczą.
C. przeników zdalnych.
D. skutecznej metodą mostkową.

Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.02-X-15.05).

Układ przedstawiony na rysunku to klasyczny schemat do pomiaru tłumienności przeników zbliżnych, czyli NEXT (Near-End Crosstalk). Takie pomiary są kluczowe w ocenie jakości okablowania strukturalnego, szczególnie w systemach telekomunikacyjnych i sieciach komputerowych. NEXT mierzy, jak sygnał przewodzony przez jeden z przewodów pary przewodów wpływa na sygnał w sąsiedniej parze na tym samym końcu kabla. Dlaczego to ważne? Im mniejsze przeniki zbliżne, tym lepsza jakość transmisji danych. W praktyce oznacza to mniej błędów i większą szybkość przesyłu danych. W standardach takich jak ISO/IEC 11801 i TIA/EIA-568, wyznaczenie tłumienności przeników zbliżnych jest jednym z kluczowych parametrów przy certyfikacji okablowania. Dobre praktyki zalecają stosowanie ekranowanych kabli w środowiskach o dużym zagęszczeniu przewodów, by minimalizować NEXT. Generatory pomiarowe i mierniki poziomu w przedstawionym układzie umożliwiają dokładne określenie poziomu interferencji, co jest niezbędne dla inżynierów sieciowych podczas instalacji i konserwacji sieci.
Rysunek przedstawia układ pomiarowy, który nie służy do pomiaru tłumienności metodą mostkową ani porównawczą. Metoda mostkowa jest bardziej skomplikowana i zazwyczaj wykorzystywana do pomiarów impedancji czy rezystancji, opierając się na równowadze w mostku, co nie pasuje do kontekstu tłumienności przeników. Przeniki zdalne (FEXT - Far-End Crosstalk) dotyczą interferencji na przeciwnym końcu kabla i wymagają innego ustawienia sprzętowego, gdyż mierzą, jak sygnał z jednego końca przewodu wpływa na sygnał na drugim końcu. Metoda porównawcza również jest nieadekwatna, ponieważ bazuje na analizie porównawczej parametrów sygnałów wejściowego i wyjściowego w bardziej ogólnym sensie, często bez uwzględniania specyficznych parametrów przeników. Błędne zrozumienie tych koncepcji często wynika z mylenia różnych typów pomiarów tłumienności i przeników, co jest kluczowe w branży telekomunikacyjnej, gdzie precyzyjne określenie typu interferencji ma bezpośredni wpływ na jakość i niezawodność przesyłu danych.
