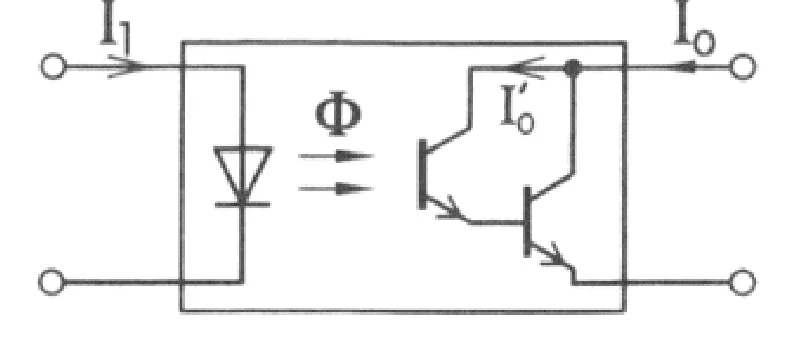

Rysunek przedstawia układ transoptora
A. z fototranzystorem.
B. z triakiem.
C. z fotorezystorem.
D. z fotodiodą.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.01-X-14.05).
Transoptor z fototranzystorem to bardzo praktyczne rozwiązanie w sytuacjach, gdzie potrzebna jest izolacja galwaniczna między obwodami. Działa na zasadzie sprzężenia optycznego, gdzie dioda LED po stronie wejściowej emituje światło, które pada na fototranzystor po stronie wyjściowej. Fototranzystor, będący elementem światłoczułym, przewodzi prąd, gdy zostanie oświetlony, co umożliwia sterowanie sygnałem wyjściowym na podstawie sygnału wejściowego bez fizycznego połączenia elektrycznego między nimi. To rozwiązanie jest szczególnie przydatne w zastosowaniach, gdzie występują różnice potencjałów lub w miejscach narażonych na zakłócenia elektromagnetyczne. Transoptory z fototranzystorem stosuje się w automatyce przemysłowej, telekomunikacji i wszędzie tam, gdzie ważna jest ochrona sygnałów przed zakłóceniami. Moim zdaniem, to jeden z bardziej fascynujących elementów, jakie inżynierowie mają do dyspozycji, oferujący zarówno prostotę, jak i efektywność. Stosowanie transoptorów z fototranzystorem jest zgodne z wieloma standardami przemysłowymi, co sprawia, że są one niezawodnym wyborem w aplikacjach wymagających izolacji galwanicznej.
Wybór elementu światłoczułego w układzie transoptora ma kluczowe znaczenie dla jego działania. Fotorezystor, choć reaguje na światło, charakteryzuje się zbyt wolną odpowiedzią, co czyni go nieodpowiednim dla większości zastosowań transoptorów, które wymagają szybkiego przełączania. Fotodioda, z kolei, pomimo swojej szybkości, zazwyczaj generuje zbyt mały prąd do bezpośredniego sterowania obciążeniem, co ogranicza jej zastosowanie. Triak, będący elementem półprzewodnikowym, idealnie sprawdza się w sterowaniu obciążeniami prądu przemiennego, ale nie jest stosowany jako element światłoczuły w transoptorach. Typowym błędem myślowym jest zakładanie, że każdy element reagujący na światło nadaje się do zastosowania w transoptorach, co często prowadzi do niewłaściwego doboru komponentów. Ważne jest zrozumienie specyficznych właściwości poszczególnych elementów i ich zastosowania w konkretnych obwodach. Współczesne standardy przemysłowe preferują komponenty o wysokiej czułości i szybkości działania, co czyni fototranzystory najczęściej wybieranym rozwiązaniem w transoptorach. Zrozumienie tych różnic jest kluczowe dla skutecznego projektowania układów elektronicznych.
