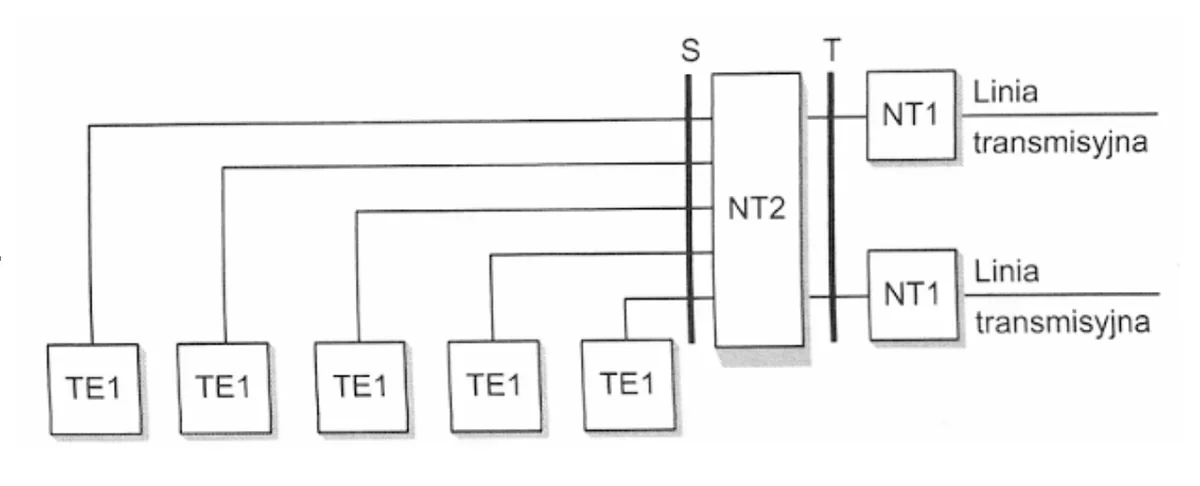

Rysunek przedstawia urządzenia końcowe w sieci ISDN w konfiguracji
A. krótkiej magistrali pasywnej.
B. gwiazdy.
C. połączenia dwupunktowego.
D. magistrali aktywnej.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.02-X-14.05).
Odpowiedź gwiazda jest poprawna, ponieważ ta konfiguracja odnosi się do sposobu, w jaki urządzenia końcowe są podłączone do centralnego punktu, którym w tym przypadku jest urządzenie NT2. W sieciach ISDN konfiguracja gwiazdy jest często wykorzystywana, ponieważ umożliwia centralizację zarządzania siecią i łatwiejszą diagnostykę problemów. Gwiazda pozwala na to, by każde urządzenie końcowe (TE1) było bezpośrednio podłączone do serca sieci, co jest NT2, co zapewnia większą niezawodność i elastyczność w rozbudowie sieci. Dzięki temu każde z urządzeń może niezależnie komunikować się z centralą, co zwiększa efektywność całego systemu. W praktyce takie podejście jest pomocne, gdy chcemy mieć kontrolę nad każdym urządzeniem z osobna i szybko reagować na ewentualne awarie. Standardy sieciowe, takie jak ITU-T, wspierają taką topologię, ponieważ zapewnia ona równomierne obciążenie i łatwość konfiguracji. Z mojego doświadczenia, gwiazda jest nie tylko efektywna, ale i wygodna do zarządzania, szczególnie w dużych strukturach korporacyjnych.
Zastanówmy się teraz, dlaczego inne podejścia mogłyby wydawać się kuszące, ale nie pasują do tego, co przedstawia rysunek. Magistrala aktywna, na przykład, odnosi się do sytuacji, gdzie urządzenia końcowe są podłączone do jednej linii, z aktywnym wzmacnianiem sygnału. Takiego wzmacniania tutaj nie widzimy, a urządzenia nie są podłączone w linii szeregowej. Połączenie dwupunktowe sugerowałoby bezpośrednie połączenie dwóch urządzeń, co nie ma miejsca w przypadku przedstawionej sieci, gdzie mamy kilka urządzeń końcowych podłączonych do jednego punktu centralnego. Krótka magistrala pasywna oznaczałaby brak aktywnych elementów wzmacniających sygnał i podłączenia urządzeń wzdłuż jednej linii – co nie jest zgodne z przedstawionym układem, gdzie każdy TE1 ma dedykowane połączenie z NT2, bez przeplatanej magistrali. Często błędnie zakłada się, że każda sieć z wieloma urządzeniami końcowymi musi działać na magistrali, ale w tym przypadku to gwiazda daje największą elastyczność i funkcjonalność, co jest zgodne z praktykami w branży.
