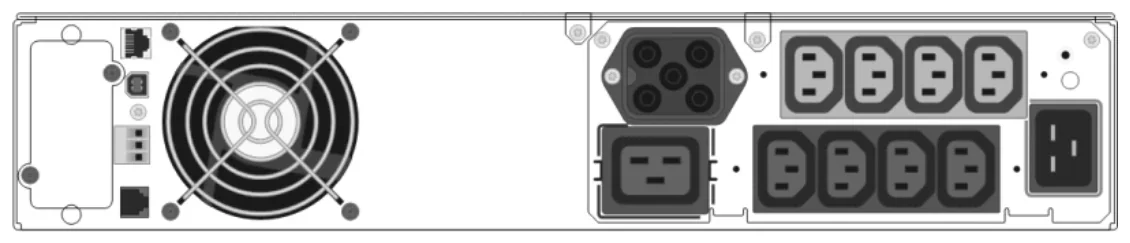

Przedstawione na rysunku urządzenie należy zastosować jako
A. rozdzielacz sygnału.
B. koncentrator sygnału.
C. multiplekser.
D. awaryjne źródło zasilania.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.02-X-15.05).
To urządzenie to awaryjne źródło zasilania, często nazywane UPS (Uninterruptible Power Supply). Jego główną funkcją jest zapewnienie nieprzerwanego zasilania w przypadku awarii sieci elektrycznej. Jest to niezwykle ważne w sytuacjach, gdy przerwanie zasilania mogłoby spowodować utratę danych lub uszkodzenie sprzętu, na przykład w serwerowniach czy biurach. UPS-y działają na zasadzie przechowywania energii w akumulatorach, które w momencie zaniku zasilania z sieci zaczynają dostarczać prąd do podłączonych urządzeń. Wysokiej klasy UPS-y są również wyposażone w funkcje stabilizacji napięcia, co chroni sprzęt przed przepięciami. Praktycznym przykładem ich zastosowania może być ochrona komputerów przed nagłym wyłączeniem, co zapobiega utracie ważnych dokumentów. Standardy branżowe, takie jak IEC 62040-1, określają wymagania dotyczące takich urządzeń, a ich przestrzeganie gwarantuje, że UPS będzie działał niezawodnie w każdej sytuacji awaryjnej. Używanie UPS to dobra praktyka w każdym miejscu, gdzie zasilanie musi być stabilne i niezawodne.
Urządzenie przedstawione na rysunku nie jest ani rozdzielaczem sygnału, ani koncentratorem sygnału, ani multiplekserem. Rozdzielacz sygnału to urządzenie używane do podziału jednego sygnału na wiele linii, co znajduje zastosowanie w sieciach telekomunikacyjnych czy systemach telewizyjnych. Z kolei koncentrator sygnału, znany również jako hub, jest urządzeniem sieciowym stosowanym do łączenia wielu urządzeń w jedną dużą sieć. Takie urządzenia działają na zasadzie rozsyłania sygnału do wszystkich portów naraz, co niestety może prowadzić do kolizji danych. Multiplekser to jeszcze inna kategoria urządzeń, które umożliwiają przesyłanie wielu sygnałów przez jedną linię transmisyjną, co jest kluczowe w optymalizacji przepustowości sieci. Pomieszanie funkcji tych urządzeń z UPS-em może wynikać z mylnego postrzegania ich wizualnie podobnych cech, takich jak obecność wielu portów. Jednak funkcjonalnie różnią się one diametralnie. UPS skupia się na zapewnieniu ciągłości zasilania, podczas gdy inne wymienione urządzenia dotyczą przede wszystkim kwestii związanych z zarządzaniem sygnałami czy danymi w sieciach.
