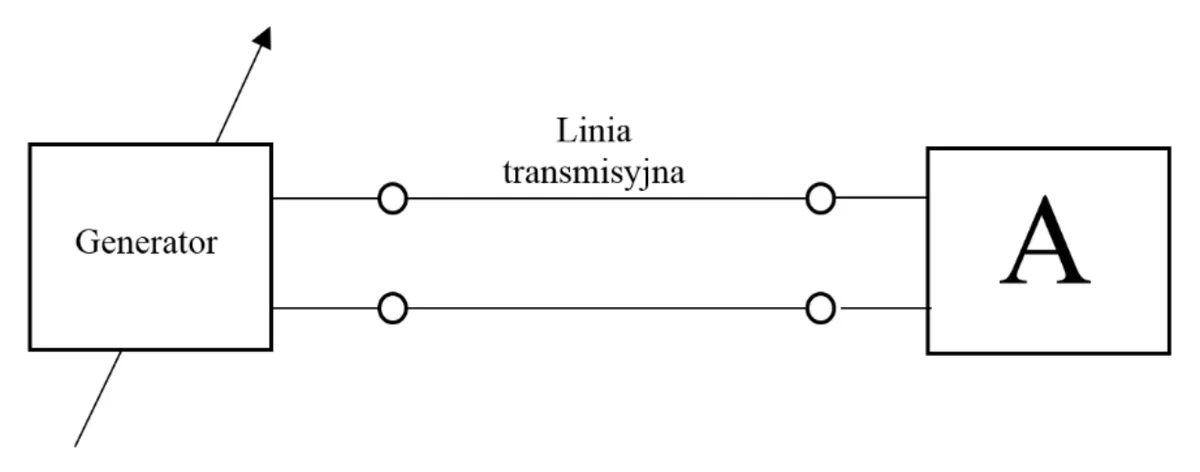

Które urządzenie powinno być podłączone do linii transmisyjnej w miejscu oznaczonym literą A, aby można było zmierzyć jej tłumienie?
A. Reflektometr elektryczny.
B. Miernik poziomu.
C. Woltomierz.
D. Omomierz.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.09-SG-20.06).
Miernik poziomu jest kluczowym narzędziem, jeśli chodzi o pomiar tłumienia w linii transmisyjnej. Tłumienie to nic innego jak zmniejszenie siły sygnału podczas jego przemieszczania się przez linię. W praktyce korzysta się z miernika poziomu, aby precyzyjnie określić, ile sygnału ginie po drodze. Przy jego pomocy można zmierzyć poziom sygnału na początku i na końcu linii, a następnie obliczyć różnicę, która odpowiada wartości tłumienia. Jest to niezwykle ważne w telekomunikacji, gdzie jakość sygnału ma kluczowe znaczenie dla jakości połączeń. W profesjonalnych instalacjach stosuje się mierniki poziomu zgodne z międzynarodowymi standardami, które umożliwiają dokładne pomiary i pomagają w utrzymaniu infrastruktury w odpowiednim stanie. Mierniki poziomu są niezastąpione dla techników dbających o prawidłowe działanie sieci, ponieważ pozwalają na szybkie wykrywanie problemów i ich lokalizację. Dzięki temu można zapobiec stratom jakości transmisji i uniknąć potencjalnych przerw w działaniu systemów.
Woltomierz, choć często kojarzony z pomiarami elektrycznymi, nie jest odpowiednim narzędziem do określania tłumienia linii transmisyjnej. Jego zadaniem jest pomiar napięcia elektrycznego, ale nie dostarcza on informacji o zmianie poziomu sygnału na odcinku linii. Z kolei reflektometr elektryczny, który niektórym może wydawać się odpowiedni, ma zastosowanie głównie w diagnozowaniu lokalizacji uszkodzeń linii czy pomiarze odbić. Jest to narzędzie bardziej specjalistyczne, stosowane do analizy jakości linii, ale nie do oceny samego tłumienia. Omomierz natomiast mierzy opór elektryczny, więc jego użycie w kontekście linii transmisyjnej i tłumienia jest po prostu nieadekwatne. Częstym błędem jest mylenie funkcji tych urządzeń z ich rzeczywistymi zastosowaniami. Dla prawidłowego pomiaru tłumienia kluczowe jest zrozumienie, że chodzi o różnice w poziomie sygnału, co najefektywniej mierzy się właśnie za pomocą miernika poziomu. Wiedza na temat specyfikacji i zastosowania każdego z tych urządzeń jest kluczowa, aby uniknąć błędnych wniosków i skutecznie diagnozować oraz utrzymywać systemy telekomunikacyjne.
