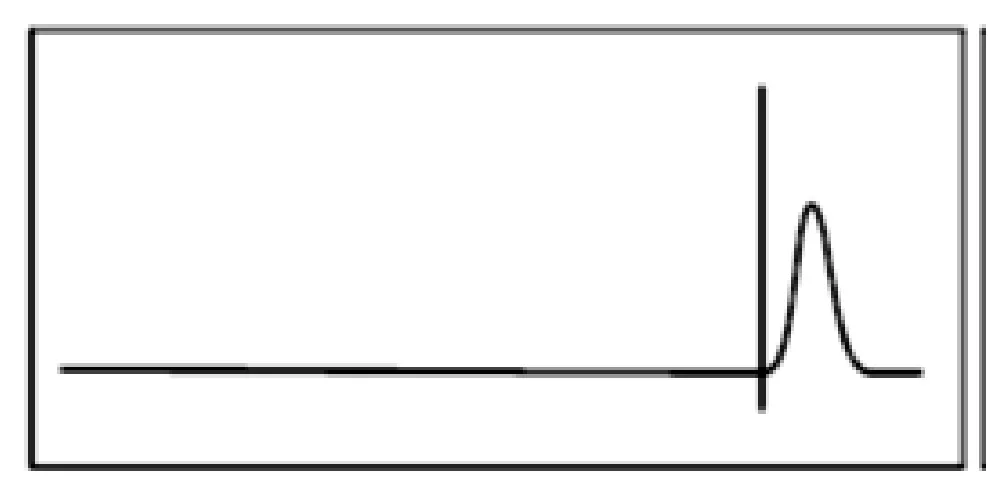

Określ rodzaj uszkodzenia na podstawie reflektogramu kabla miedzianego przedstawionego na rysunku.
A. Zawilgocony odcinek.
B. Zwarcie.
C. Przerwa.
D. Naciągnięta żyła.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz E.02-X-19.06).
To świetnie, że wybrałeś odpowiedź 'przerwa'. Na reflektogramie widać wyraźny skok sygnału, który szybko powraca do poziomu bazowego. Taki charakterystyczny wzór jest typowy dla przerwy w kablu, gdzie sygnał odbija się od końca przewodu, ponieważ nie ma ciągłości, aby kontynuować przepływ. W praktyce wykrywanie przerwy jest kluczowe, by zapewnić niezawodność systemów telekomunikacyjnych czy energetycznych. Przerwy mogą powstawać na skutek uszkodzeń mechanicznych, korozji lub błędów podczas instalacji. Reflektometria czasowa, technika używana do generowania reflektogramów, jest standardem w diagnostyce kabli. Dzięki niej można precyzyjnie określić miejsce uszkodzenia i szybko je naprawić, co minimalizuje koszty i czas przestoju. Warto pamiętać, że prawidłowe interpretowanie reflektogramów to umiejętność ceniona w branży, a regularne szkolenia i praktyka są kluczowe dla utrzymania wysokiego poziomu kompetencji w tym zakresie. Z mojego doświadczenia, dokładność i cierpliwość w analizie takich wykresów zawsze się opłaca.
Niepoprawne rozpoznanie rodzaju uszkodzenia na reflektogramie może wynikać z niezrozumienia, jak sygnały odbijają się w różnych scenariuszach. Zwarcie w kablu zazwyczaj prowadzi do innego kształtu reflektogramu, gdzie sygnał gwałtownie wraca do źródła i może pojawić się jako krótki, niski impuls, różniący się od wysokiego skoku przy przerwie. Natomiast naciągnięta żyła mogłaby skutkować subtelnymi zmianami amplitudy sygnału na całej długości kabla, ale nie charakteryzuje się gwałtownym skokiem. Zawilgocony odcinek może powodować tłumienie sygnału, ale nie prowadzi do tak wyraźnego odbicia jak w przypadku przerwy. Typowym błędem jest też nie uwzględnianie skali reflektogramu, która wpływa na interpretację. W praktyce, analiza reflektogramów wymaga zrozumienia fizycznych zasad odbicia i tłumienia sygnałów w kablu. Błędy często wynikają z niedoświadczenia lub powierzchownej analizy. Dlatego warto przyjrzeć się dokładnie każdemu elementowi wykresu i zrozumieć, jak różne uszkodzenia wpływają na sygnał. To wiedza, którą najlepiej zdobywa się poprzez praktykę i doświadczenie, co z czasem pozwala unikać błędów interpretacyjnych.
