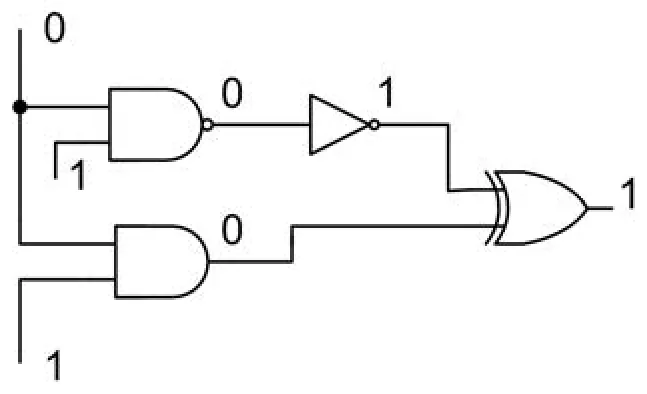

Na rysunku zamieszczono strukturę logiczną testowanego urządzenia oraz wyniku pomiarów z których wynika, że uszkodzona jest bramka logiczna
A. NAND
B. NOT
C. AND
D. EX-OR
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.02-X-15.05).
Bramka NAND jest jednym z podstawowych elementów w projektowaniu układów cyfrowych. Charakteryzuje się tym, że daje wynik 0 tylko wtedy, gdy oba wejścia są jednocześnie w stanie wysokim (1). W przeciwnych przypadkach wynik jest zawsze 1. To właśnie ta cecha sprawia, że bramka NAND jest niezwykle uniwersalna i często stosowana w różnorodnych układach logicznych. W praktyce, dzięki użyciu bramek NAND można realizować dowolne funkcje logiczne, co czyni je fundamentem dla układów takich jak flip-flopy czy liczniki. W analizowanym układzie, uszkodzenie bramki NAND wpływa na całkowitą logikę systemu, co można obserwować po niezgodności wyników pomiarów. Z mojego doświadczenia, bramki NAND często są pierwszym wyborem w projektach z uwagi na ich prostotę i efektywność. Warto też zauważyć, że standardowe układy scalone, takie jak seria 7400, bazują na bramkach NAND, co pokazuje ich popularność i wszechstronność w zastosowaniach przemysłowych.
Bramka NOT, znana również jako inwerter, jest jednym z najprostszych elementów logicznych. Działa na zasadzie zmiany stanu logicznego - jeśli na wejściu jest 1, na wyjściu daje 0, i odwrotnie. W kontekście problemu, takie działanie nie pozwala na realizację bardziej złożonych operacji logicznych, które są możliwe dzięki bramkom takim jak NAND. Bramka AND, z kolei, działa odwrotnie do NAND - daje wynik 1 tylko wtedy, gdy oba wejścia są w stanie wysokim. W sytuacji z układu, gdyby bramka AND była uszkodzona, wyniki byłyby zupełnie inne, ponieważ kluczowe jest tutaj odwrócenie logiki. Na końcu mamy bramkę EX-OR, która daje wynik 1, gdy na wejściach są różne stany logiczne. To bardzo specyficzne działanie, które nie pasuje do obserwowanego schematu uszkodzenia. Często w takich analizach błędne wnioski wynikają z niepełnego zrozumienia, jak poszczególne bramki wpływają na całą logikę układu. Dlatego ważne jest, by zawsze operować na dokładnej analizie funkcji poszczególnych elementów.
