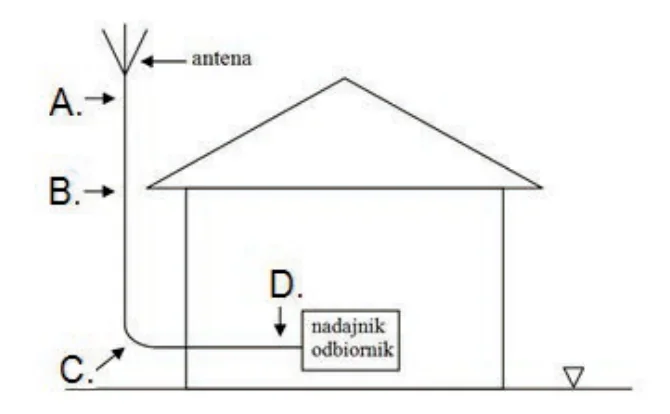

W którym miejscu należy uziemić ekran kabla koncentrycznego łączącego antenę z urządzeniem nadawczo-odbiorczym?
B.
A.
D.
C.
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.09-X-15.08).
Uziemienie ekranu kabla koncentrycznego w punkcie C, czyli tam, gdzie kabel wchodzi do budynku, jest niezwykle istotne z kilku powodów. Po pierwsze, ma to na celu ochronę przed przepięciami, które mogą być wywołane np. wyładowaniami atmosferycznymi. Przepięcia te, jeśli nie zostaną właściwie odprowadzone, mogą uszkodzić podłączone urządzenia nadawczo-odbiorcze. Uziemienie w punkcie wejścia do budynku pozwala na skuteczne odprowadzenie nadmiarowego ładunku bezpośrednio do ziemi. Po drugie, takie rozwiązanie minimalizuje zakłócenia elektromagnetyczne (EMI), które mogą wpływać na jakość sygnału. W momencie, gdy ekran jest uziemiony, działa jak bariera ochronna, zapewniając, że wszelkie zewnętrzne zakłócenia są neutralizowane. Co więcej, zgodnie ze standardami branżowymi (np. ANSI/TIA-607), uziemienie w odpowiednim miejscu jest kluczowym elementem projektowania instalacji telekomunikacyjnych. W praktyce, uziemienie pomaga również w zapewnieniu bezpieczeństwa użytkowników, ponieważ w sytuacji, gdyby doszło do przebicia, to prąd nie popłynie przez urządzenia w domu, lecz zostanie skierowany do ziemi, co zapobiega porażeniu prądem.
Często spotykanym błędem jest myślenie, że uziemienie kabla koncentrycznego w dowolnym miejscu jest wystarczające. Uziemienie w punkcie A, czyli na samej antenie, może wydawać się logiczne, ale w rzeczywistości nie jest to efektywne. Takie rozwiązanie nie zapewnia pełnej ochrony dla urządzeń wewnątrz budynku, ponieważ przepięcia mogą nadal dostawać się do środka. Podobnie, uziemienie w miejscu B, czyli na dachu, również nie jest idealne. Choć może wydawać się, że to dobra praktyka, to jednak nie zapewnia optymalnej ochrony przed zakłóceniami EMI wewnątrz budynku. Ważne jest, aby zrozumieć, że celem uziemienia jest ochrona całego systemu, a nie tylko części. Natomiast opcja D, czyli uziemienie bezpośrednio przy urządzeniu nadawczo-odbiorczym, pomija kluczowy aspekt, jakim jest ochrona całej instalacji kablowej przed wejściem do budynku. Takie podejście może prowadzić do większych strat sygnału i potencjalnych uszkodzeń sprzętu. Właściwe uziemienie przy wejściu do budynku, jak w opcji C, zapewnia, że cały system jest chroniony od samego początku, zgodnie z najlepszymi praktykami i standardami przemysłowymi.
