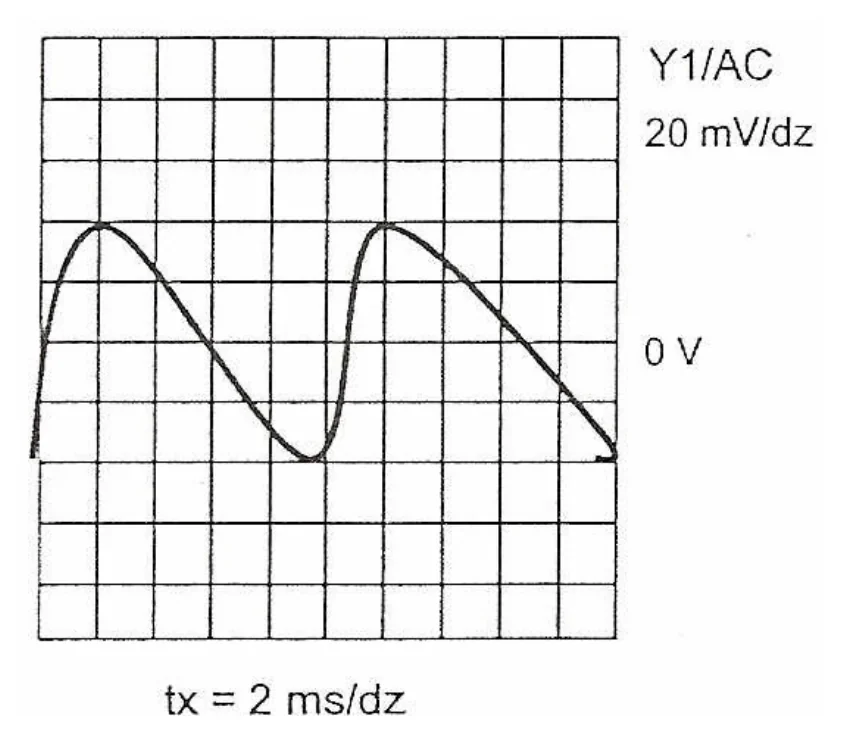

Zgodnie z oscylogramem przebiegu napięcia na wyjściu zasilacza prądu stałego o nominalnym napięciu wyjściowym 12 V współczynnik tętnień wynosi około
A. 1,5%
B. 1,2%
C. 6,0%
D. 0,7%
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.02-X-18.06).
Poprawna odpowiedź na pytanie dotyczące współczynnika tętnień wynoszącego 0,7% wynika z analizy oscylogramu pokazującego przebieg napięcia na wyjściu zasilacza. Tętnienia napięcia to różnice między maksymalnym a minimalnym napięciem w danym cyklu. W kontekście zasilaczy prądu stałego, niski współczynnik tętnień jest niezwykle pożądany, ponieważ oznacza bardziej stabilne napięcie wyjściowe. W branży elektronicznej standardowe wartości tętnień mieszczą się zwykle poniżej 1%, aby zapewnić niezawodne działanie urządzeń. Wyższe tętnienia mogą prowadzić do problemów z działaniem podłączonych urządzeń, jak również do ich szybszego zużycia. W praktyce, zasilacze o niskim współczynniku tętnień są często stosowane w urządzeniach wymagających precyzyjnego napięcia, takich jak sprzęt audio czy aparatura pomiarowa. Z mojego doświadczenia, zawsze warto inwestować w zasilacze o lepszych parametrach tętnień, szczególnie jeśli pracujemy z wrażliwą elektroniką. Dobre praktyki obejmują również regularne monitorowanie parametrów zasilaczy, aby zapewnić ich optymalne działanie w dłuższej perspektywie.
Zrozumienie współczynnika tętnień jest kluczowe przy ocenie jakości zasilacza prądu stałego. Błędy w ocenianiu tego parametru mogą prowadzić do nieprawidłowych wniosków o wydajności zasilacza. Wyższe wartości tętnień, jak 1,5% czy 1,2%, mogą sugerować, że zasilacz mniej skutecznie filtruje napięcie wyjściowe, co jest niekorzystne zwłaszcza dla urządzeń wymagających stabilnego napięcia. Często występującym błędem jest niedocenianie wpływu tętnień na działanie podłączonych urządzeń. Mogą one powodować zakłócenia i wprowadzają niepożądane szumy w aplikacjach audio czy wrażliwych systemach pomiarowych. Wynika to z faktu, że wyższe tętnienia mogą prowadzić do niestabilnych stanów pracy, co z kolei może wpływać na jakość działania całego układu. Standardy przemysłowe wskazują na ograniczanie współczynnika tętnień do minimum, szczególnie w aplikacjach krytycznych. Warto stosować dodatkowe filtry, jak kondensatory wygładzające, które pomagają minimalizować efekt tętnień i zapewniają bardziej płynne napięcie. Praktyka pokazuje, że ignorowanie tych aspektów może prowadzić do poważnych awarii i skrócenia żywotności sprzętu. Dlatego tak istotne jest prawidłowe zrozumienie i stosowanie dobrych praktyk w zakresie zarządzania tętnieniami napięcia.
