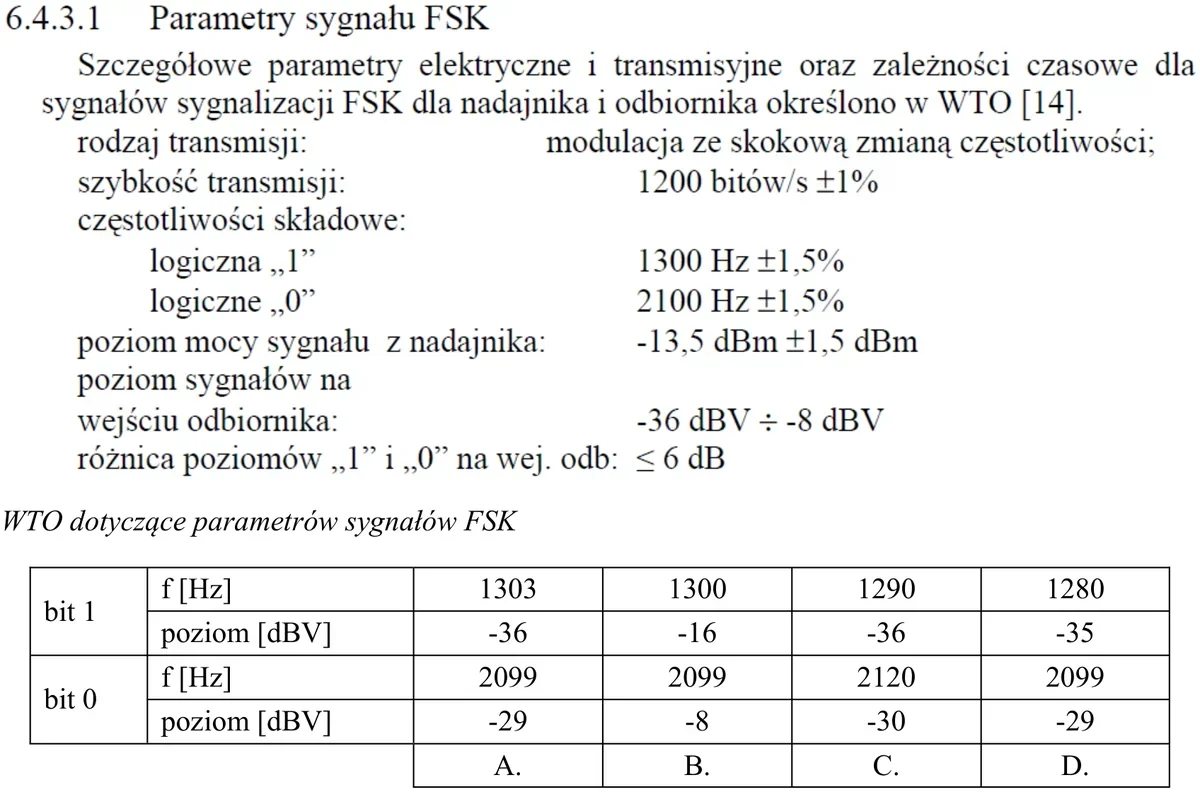

Na podstawie wyników pomiarów przeprowadzonych u abonenta wskaż parę bitów sygnału FSK, która spełnia wymagania techniczne operatora.
B.
D.
C.
A.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.09-X-18.06).
Odpowiedź C jest prawidłowa, ponieważ spełnia wszystkie wymogi techniczne operatora dotyczące sygnałów FSK. W przypadku modulacji FSK, kluczowym elementem jest prawidłowe dobranie częstotliwości dla logicznego '1' i '0'. Wymagania wskazują, że dla '1' powinna to być częstotliwość 1300 Hz ±1,5%, a dla '0' – 2100 Hz ±1,5%. Para bitów w odpowiedzi C to 1290 Hz dla '1' i 2120 Hz dla '0', co mieści się w określonych granicach. Ponadto, poziom sygnału na odbiorniku powinien mieścić się pomiędzy -36 dBV a -8 dBV. W przypadku odpowiedzi C mamy poziomy -36 dBV i -29 dBV, które spełniają te wymagania. Dodatkowo, różnica poziomów sygnałów na wejściu odbiornika nie powinna przekraczać 6 dB, co w odpowiedzi C zostało zachowane. W praktyce, utrzymanie takich standardów jest kluczowe dla zapewnienia niezawodnej i efektywnej komunikacji w sieciach telekomunikacyjnych. Odpowiednie dopasowanie parametrów sygnału do wymagań operatora pozwala na minimalizację błędów transmisji i optymalizację jakości usług.
Wybór błędnej odpowiedzi wynika z nieprawidłowej interpretacji parametrów sygnałów FSK. Po pierwsze, częstotliwości dla logicznych poziomów '1' i '0' muszą mieścić się w określonych przedziałach: 1300 Hz ±1,5% oraz 2100 Hz ±1,5%. Wiele osób popełnia błąd, nie zwracając uwagi na te tolerancje, co prowadzi do wyboru par sygnałów, które są poza wymaganym zakresem częstotliwości. Ponadto, poziom sygnałów na wejściu odbiornika jest równie istotny i powinien mieścić się pomiędzy -36 dBV a -8 dBV. Niezastosowanie się do tego wymogu może skutkować wyborem odpowiedzi, która nie spełnia kryteriów operatora telekomunikacyjnego. Różnica poziomów na wejściu odbiornika powinna być też mniejsza lub równa 6 dB, co jest często pomijane w analizach, prowadząc do dalszych błędów. Kluczową kwestią jest zrozumienie, że każdy z wymienionych parametrów musi być spełniony jednocześnie, aby zapewnić prawidłową transmisję danych. Takie błędne podejście do analizy danych sygnałów FSK może prowadzić do znacznych problemów w praktycznych zastosowaniach, takich jak zakłócenia w komunikacji i obniżenie jakości usług telekomunikacyjnych. Dlatego tak ważne jest dokładne zrozumienie i stosowanie się do określonych standardów i specyfikacji technicznych.
