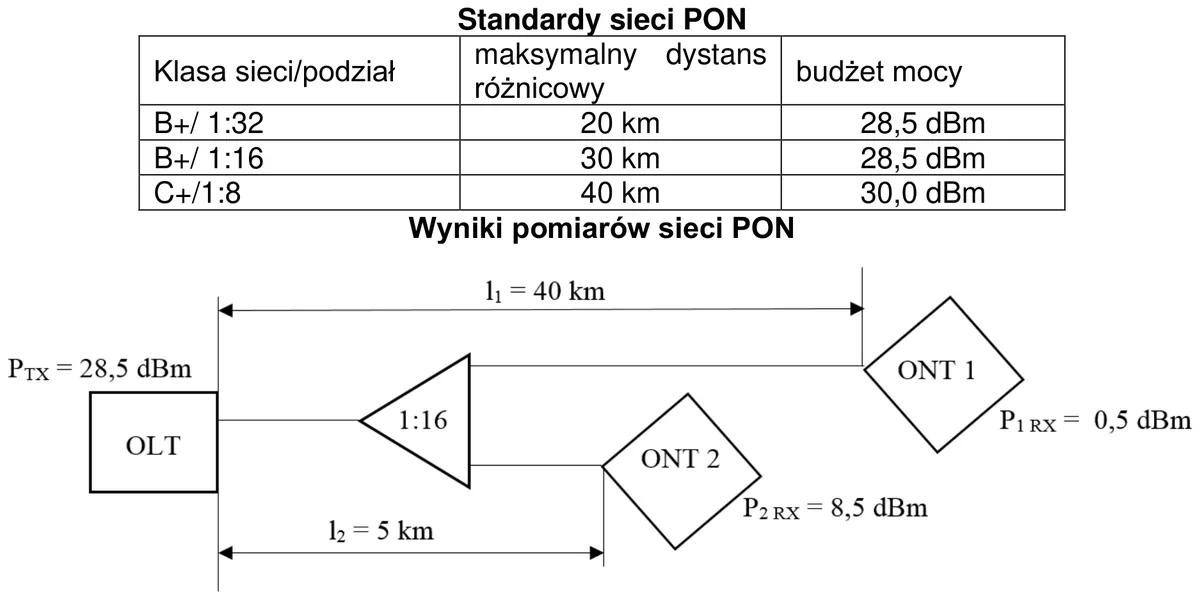

Który wniosek można sformułować, na podstawie wyników pomiarów i standardów sieci PON?
A. Instalacja u abonenta 1 i 2 spełnia wymagania standardu.
B. Instalacja u abonenta 1 nie spełnia wymagań, a u abonenta 2 spełnia wymagania standardu.
C. Instalacja u abonenta 1 i 2 nie spełnia wymagań standardu.
D. Instalacja u abonenta 1 spełnia wymagania, a u abonenta 2 nie spełnia wymagań standardu.
Pytanie z egzaminu CKE, styczeń 2023 (arkusz E.09-SG-23.01).
Odpowiedź, że instalacja u abonenta 1 nie spełnia wymagań, a u abonenta 2 spełnia wymagania standardu, jest prawidłowa. Sieci PON (Passive Optical Network) mają określone standardy, które definiują maksymalne dystanse i budżet mocy potrzebny do prawidłowego działania. W przedstawionym przypadku mamy do czynienia z klasą B+ przy podziale 1:16, gdzie maksymalny dystans różnicowy wynosi 30 km, a budżet mocy 28,5 dBm. Widać, że całkowity dystans od OLT do ONT 1 wynosi 40 km, co przekracza maksymalny dystans dla klasy B+. Oznacza to, że sygnał dla ONT 1 może być zbyt słaby, aby zapewnić niezawodną transmisję danych. Z kolei dla ONT 2 całkowity dystans to 5 km, co jest w granicach normy, a moc na poziomie 8,5 dBm jest odpowiednia. W praktyce, przy projektowaniu sieci PON, kluczowe jest uwzględnienie maksymalnych dystansów i budżetu mocy. Przekroczenie tych wartości może prowadzić do strat sygnału i problemów z jakością usług. Dlatego tak ważne jest precyzyjne planowanie i pomiary. Pamiętaj, że przy dłuższych dystansach możemy potrzebować wzmacniaczy lub innych rozwiązań, aby utrzymać jakość połączenia.
W przypadku sieci PON, zrozumienie standardów dotyczących maksymalnych dystansów i budżetu mocy jest kluczowe. Błędne założenia w wyborze odpowiedzi mogą wynikać z niepełnego zrozumienia tych parametrów. Pierwsza odpowiedź sugeruje, że obie instalacje nie spełniają wymagań, co nie jest prawdą. Dla klasy B+ przy podziale 1:16, mamy maksymalny dystans różnicowy wynoszący 30 km i budżet mocy 28,5 dBm. ONT 2 znajduje się w odległości 5 km od OLT, co mieści się w dopuszczalnym dystansie, a moc odbiorcza wynosząca 8,5 dBm jest odpowiednia dla prawidłowego działania. Z drugiej strony, ONT 1 jest oddalony o 40 km, co przekracza dopuszczalny dystans dla tej klasy, powodując potencjalne problemy z sygnałem. Inna błędna odpowiedź sugeruje, że ONT 1 spełnia wymagania, co jest sprzeczne z danymi. W praktyce, przy projektowaniu i analizie sieci PON, niezwykle istotne jest uwzględnienie wszystkich parametrów technicznych, takich jak budżet mocy i rzeczywiste dystanse transmisji. Nieodpowiednie uwzględnienie tych czynników prowadzi do błędnych wniosków i potencjalnych problemów z jakością usług. Dlatego zawsze warto dokładnie analizować dane pomiarowe i specyfikacje techniczne.
