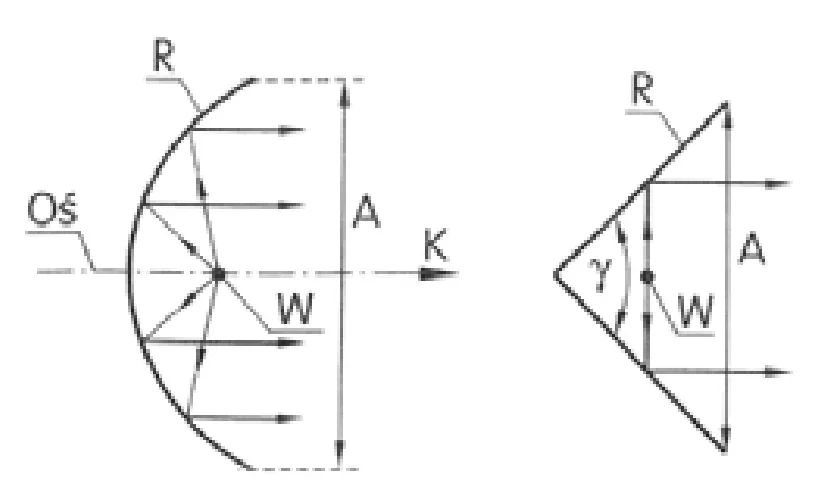

Na rysunku przedstawiono zasadę działania anteny
A. reflektorowej.
B. soczewkowej.
C. izotropowej.
D. tubowej.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.01-X-14.05).
Zasada działania anteny reflektorowej jest dość fascynująca. Antena ta skupia sygnał radiowy za pomocą parabolicznego reflektora. Można to porównać do działania teleskopu lub latarni morskiej, gdzie światło lub sygnał jest skupiany w określonym kierunku. Dzięki temu możliwe jest przesyłanie sygnałów na większe odległości bez utraty ich jakości. W praktyce, anteny reflektorowe znajdują zastosowanie w telekomunikacji satelitarnej, radioteleskopach oraz radarach. Właściwe ustawienie reflektora jest kluczowe dla uzyskania odpowiedniej jakości sygnału, dlatego podczas instalacji takiej anteny należy ściśle przestrzegać zasad i standardów branżowych. Dodatkowo, anteny reflektorowe często są stosowane w systemach komunikacji mikrofali. Wykorzystują one odbicie fal od powierzchni parabolicznej, co pozwala na skoncentrowanie energii sygnału w wąskim wiązce. To sprawia, że anteny reflektorowe są niezastąpione w sytuacjach wymagających precyzyjnego kierowania sygnału. Moim zdaniem, ta technologia to jeden z kamieni milowych w rozwoju komunikacji bezprzewodowej.
Różnica pomiędzy anteną soczewkową, izotropową i tubową a reflektorową jest dość znacząca. Antena soczewkowa wykorzystuje skupienie fal radiowych przez soczewki, podobnie jak w optyce. Choć to ciekawe rozwiązanie, w praktyce stosowane jest rzadziej ze względu na większą złożoność i koszt materiałów. Antena izotropowa, z kolei, to teoretyczny model anteny, który równomiernie emituje sygnał we wszystkich kierunkach. W realnych zastosowaniach taki model nie istnieje, ale jest używany jako punkt odniesienia dla oceny innych anten. Dlatego jej wybór jako odpowiedź jest błędny. Antena tubowa, jak sama nazwa wskazuje, wykorzystuje konstrukcję tuby do kierowania sygnału. Zwykle stosowana jest w systemach radarowych i mikrofali, gdzie potrzebna jest kontrola nad kształtem wiązki sygnału. Jednak jej działanie różni się od anten reflektorowych, które skupiają sygnał za pomocą parabolicznego reflektora. Typowym błędem myślowym jest zakładanie, że każda antena kierunkowa działa na tej samej zasadzie, co reflektorowa, co nie jest prawdą. Aby uniknąć takich pomyłek, warto dokładnie zapoznać się z zasadą działania i zastosowaniami danego typu anteny.
