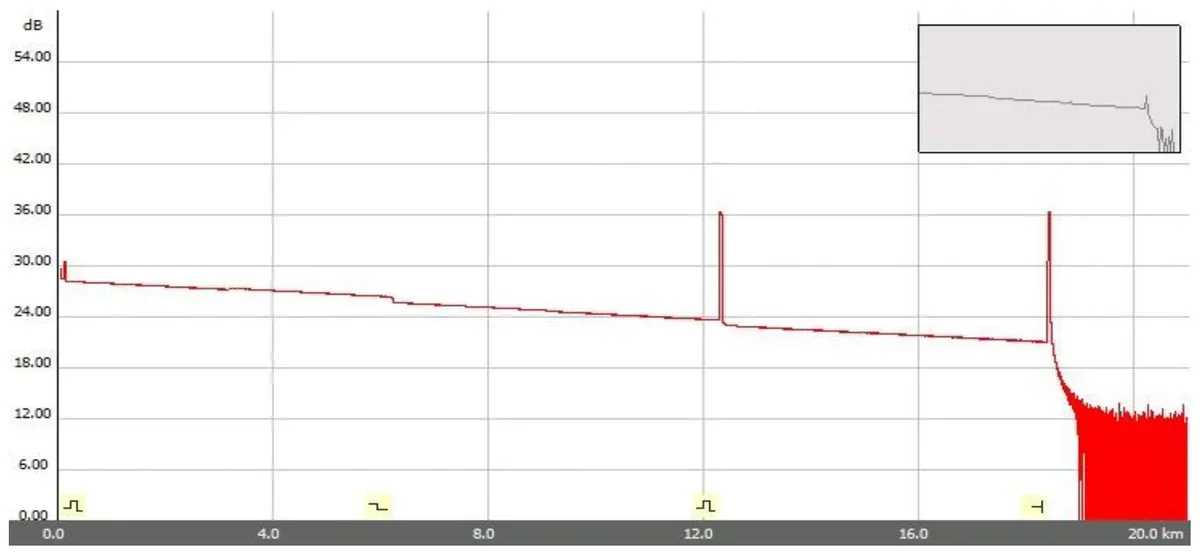

Jakie zdarzenia, oprócz końca traktu, występują w trakcie optycznym począwszy od 4 km włókna?
A. 2 złączki.
B. Spliter i 1 złączka.
C. Spaw i 1 złączka.
D. Martwa strefa i 1 złączka.
Pytanie z egzaminu CKE, styczeń 2023 (arkusz E.09-SG-23.01).
Wybór spaw i 1 złączka jest prawidłowy, ponieważ w technologii światłowodowej spaw to połączenie dwóch odcinków włókna optycznego, które jest wykonane poprzez ich zespolenie w sposób trwały. Spawy są kluczowe, gdyż minimalizują straty sygnału na połączeniach, co jest zgodne z najlepszymi praktykami branżowymi. Na wykresie OTDR można zauważyć charakterystyczne piki lub zmiany mocy, które wskazują na miejsce spawu. Z mojego doświadczenia, spawanie włókien optycznych pozwala na osiągnięcie najlepszej jakości sygnału, co jest nieocenione w instalacjach o długich trasach światłowodowych. Z kolei złączka służy do rozłączalnego połączenia segmentów włókien i może powodować nieco większe straty, ale jest praktyczna w miejscach wymagających częstych zmian konfiguracji. Przykładowo, w dużych sieciach miejskich często stosuje się kombinację spawów i złączek, aby pogodzić niezawodność z elastycznością. Takie rozwiązania zapewniają również zgodność z międzynarodowymi normami, jak ITU-T G.652, dotyczącymi standardów dla włókien optycznych.
Zrozumienie błędnych koncepcji w kontekście światłowodów zaczyna się od wyjaśnienia, dlaczego 2 złączki nie są poprawną odpowiedzią. Złączki stosuje się do rozłączalnych połączeń włókien, które mimo iż są wygodne, narażają linie na większe straty sygnału. W długich trasach światłowodowych, takich jak te powyżej 4 km, dąży się do minimalizowania liczby złączek na rzecz spawów, które zapewniają mniejsze tłumienie. Spliter i 1 złączka jako odpowiedź to także błędne rozumienie roli spliterów, które służą do rozdzielania sygnału na wiele dróg. Użycie splitera w tym kontekście nie jest uzasadnione, gdyż zazwyczaj stosuje się je w sieciach pasywnych typu PON, a nie w liniach prostych. Martwa strefa i 1 złączka to kolejne nieporozumienie; martwe strefy, czyli obszary, gdzie odbiornik OTDR nie rejestruje zdarzeń, faktycznie istnieją, ale nie są elementem, który można fizycznie zlokalizować lub wpłynąć na ich obecność w taki sposób. To bardziej efekt techniczny związany z charakterystyką sygnału odbitego. Klasyczne błędy myślowe wynikają z mylenia różnych komponentów oraz ich zastosowań w rzeczywistych instalacjach światłowodowych. Kluczowe jest rozróżnianie, kiedy stosować określone rozwiązania, aby zapewnić optymalną jakość transmisji zgodną z najlepszymi praktykami branżowymi.
