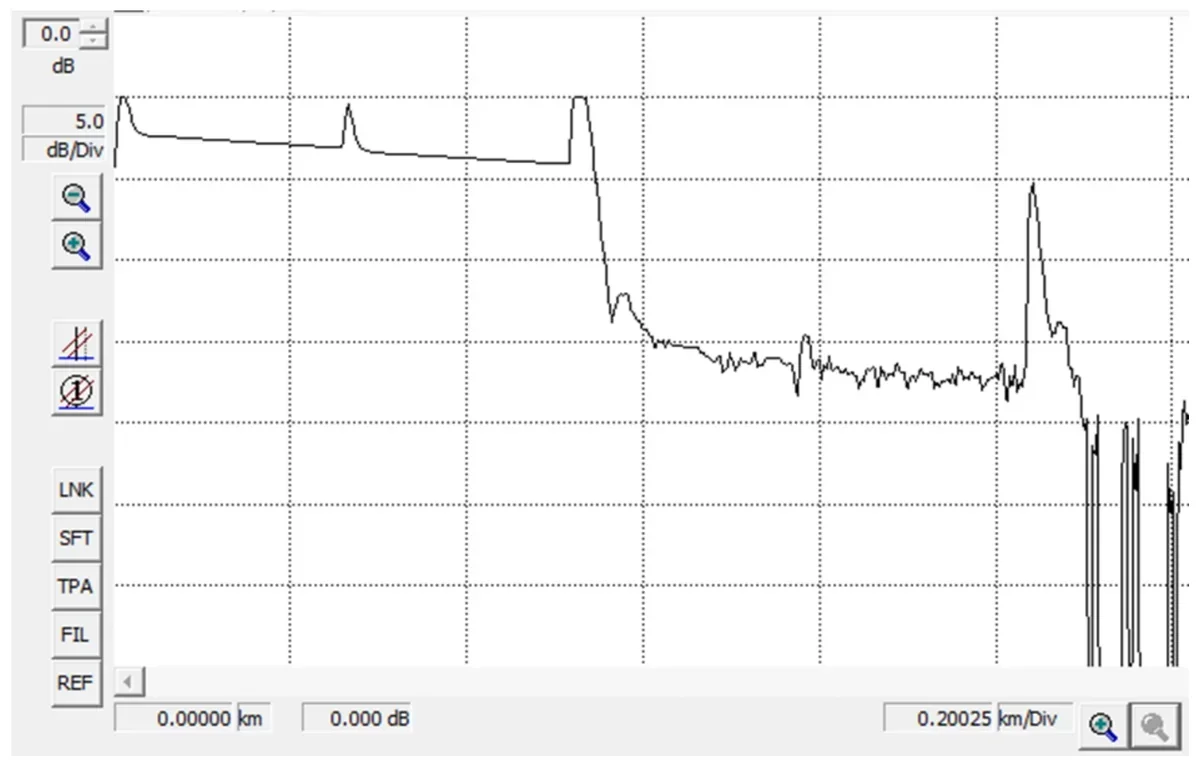

Które zdarzenie widoczne jest na przykładowym reflektogramie w odległości ok. 280 m od początku traktu optycznego?
A. Złączka.
B. Spliter.
C. Koniec traktu.
D. Spaw.
Pytanie z egzaminu CKE, styczeń 2023 (arkusz E.09-SG-23.01).
Na reflektogramie optycznym, złączka zazwyczaj jest widoczna jako mały skok mocy sygnału. Wynika to z odbicia sygnału na granicy dwóch włókien optycznych. W praktyce, złącza są niezbędne w przypadku łączenia różnych odcinków kabla światłowodowego i mogą wprowadzać pewne straty sygnału. Dobre zarządzanie złączami, zgodnie z normami takimi jak ITU-T G.652, jest kluczowe dla utrzymania jakości transmisji. Warto pamiętać, że zbyt dużo złącz w jednym ciągu optycznym może prowadzić do nadmiernych strat i konieczności stosowania wzmacniaczy optycznych. Jeśli zauważysz na reflektogramie powtarzające się skoki w regularnych odstępach, może to wskazywać na obecność złączek lub splitterów w systemie. Z mojego doświadczenia, lepiej jest minimalizować liczbę złączek, aby zachować integralność sygnału na długich trasach.
Na reflektogramie optycznym, widoczne struktury mogą być mylone, dlatego ważne jest dobre rozumienie każdego elementu w systemie światłowodowym. Spliter, w przeciwieństwie do złączki, dzieli sygnał na wiele dróg. Jego obecność na reflektogramie objawia się często jako większy spadek sygnału, ponieważ rozdziela on moc sygnału na różne trasy. To typowe w instalacjach, gdzie sygnał musi być podzielony na różne odbiorniki. Natomiast koniec traktu to zazwyczaj nagłe zakończenie sygnału na reflektogramie, ponieważ następuje pełne odbicie sygnału. Jest to widoczne jako gwałtowny spadek sygnału do poziomu tła. Spawy, z kolei, choć mogą być podobne do złączek, charakteryzują się bardzo małym odbiciem sygnału i są trudniejsze do wykrycia na wykresie. Błędne interpretacje wynikają często z braku doświadczenia w analizie reflektogramów, dlatego praktyka jest kluczowa. Zrozumienie tych subtelnych różnic pomaga w efektywnym diagnozowaniu problemów w sieciach światłowodowych.
