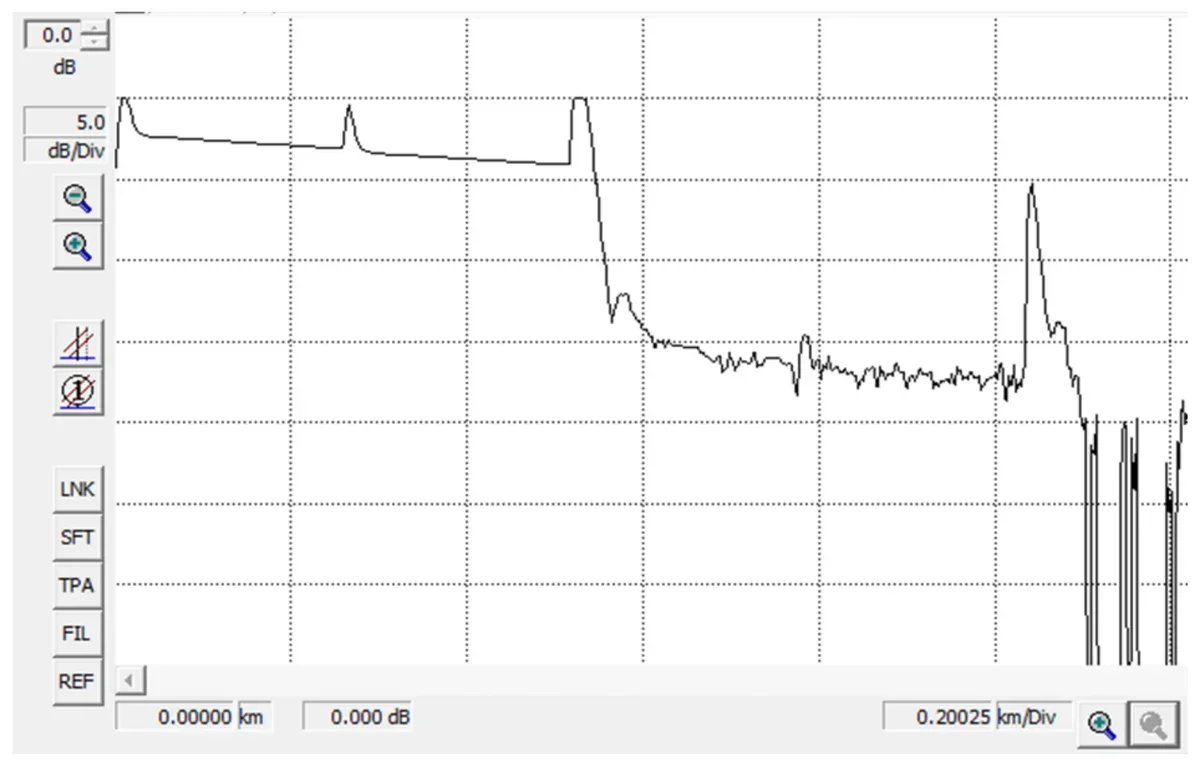

Jakie zdarzenie widoczne jest na reflektogramie w odległości ok. 280 m od początku traktu optycznego?
A. Spaw.
B. Złączka.
C. Koniec traktu.
D. Spliter.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.09-SG-20.06).
Złączka, czyli miejsce łączenia dwóch odcinków światłowodu, często odpowiada za niewielkie odbicie sygnału widoczne na reflektogramie. Na wykresie występuje jako małe, ale wyraźne piku lub zmiana poziomu sygnału. Takie odbicie nie jest na tyle duże, jak w przypadku splitera, ale jest wyraźniejsze niż w przypadku spawu. W praktyce, złączki stosuje się do łączenia dwóch kabli światłowodowych, często tam, gdzie nie można lub nie opłaca się wykonać spawu. Dobrze wykonana złączka minimalizuje straty sygnału i zapewnia trwałe połączenie. W normach branżowych, jak IEC 61753, są określone standardy dotyczące tłumienności złączek, co wpływa na ich jakość i zastosowanie w różnych warunkach. Z mojego doświadczenia, ważne jest, aby złączki były dobrze zainstalowane i zabezpieczone przed czynnikami zewnętrznymi, co gwarantuje ich długotrwałe działanie. Prawidłowa identyfikacja takich elementów na reflektogramie pomaga w diagnostyce i utrzymaniu sieci optycznych w dobrym stanie.
Na reflektogramie widać różne charakterystyki, które odpowiadają różnym zdarzeniom w światłowodzie. Koniec traktu optycznego zazwyczaj przedstawia się jako duży spadek sygnału lub brak dalszych odbić, co wyraźnie różni się od złączki. Spliter, z kolei, powoduje znaczący wzrost odbicia na wykresie, ponieważ rozdziela sygnał na wiele dróg, co prowadzi do większych strat sygnału. Spaw, choć również jest miejscem łączenia dwóch odcinków światłowodu, zwykle nie wykazuje wyraźnego odbicia na reflektogramie, ponieważ jest projektowany tak, aby minimalizować straty sygnału. Typowym błędem jest mylenie tych elementów, szczególnie w przypadku spawu i złączki, gdyż oba służą do łączenia światłowodów, ale mają różne właściwości optyczne. W praktyce, reflektogram jest narzędziem diagnostycznym, które pozwala na identyfikację i lokalizację problemów w sieci światłowodowej, więc zrozumienie tych różnic jest kluczowe dla osoby zajmującej się instalacją i konserwacją sieci optycznych. Standardy takie jak ITU-T G.650.1 pomagają w interpretacji wyników pomiarów OTDR (Optical Time-Domain Reflectometer), co jest nieocenioną pomocą w analizie takich wykresów.
