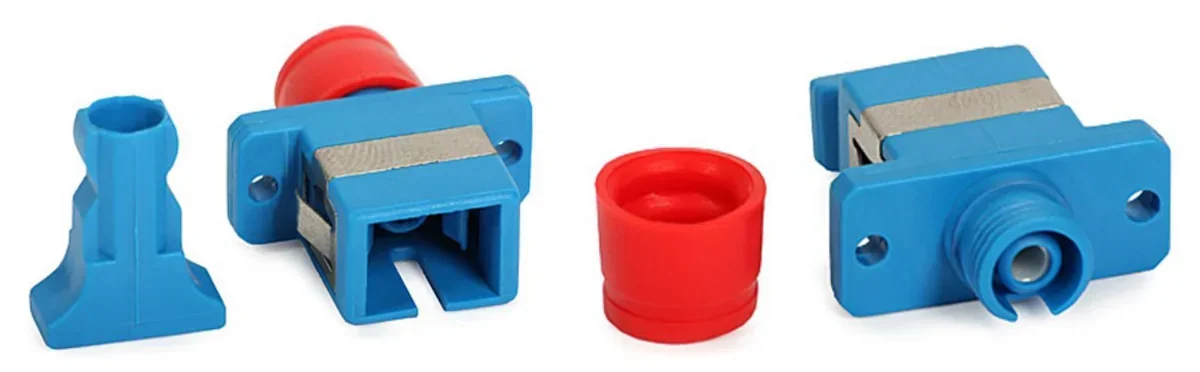

Które złączki należy podłączyć do adaptera pokazanego na rysunkach?
A. LC/PC i ST/APC
B. E2000/APC i ST/APC
C. FC/APC i SC/PC
D. FC/UPC i SC/ UPC
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.09-SG-20.06).
Brawo, wybrałeś poprawną odpowiedź! Adaptery FC/UPC i SC/UPC są najczęściej stosowane w nowoczesnych instalacjach światłowodowych. FC/UPC (Ferrule Connector/Ultra Physical Contact) charakteryzuje się okrągłym złączem gwintowanym, co zapewnia stabilne połączenie mechaniczne, idealne do zastosowań w telekomunikacji i sieciach przesyłowych o dużej przepustowości. SC/UPC (Subscriber Connector/Ultra Physical Contact) to złącze z prostym mechanizmem zatrzaskowym, co ułatwia szybkie i pewne łączenie w panelach krosowniczych. Oba typy złącz są zgodne z międzynarodowymi standardami IEC i TIA/EIA, co oznacza, że są powszechnie stosowane w instalacjach komercyjnych i domowych. Praktycznym przykładem ich zastosowania jest łączenie centrów danych, gdzie te adaptery zapewniają niskostratne połączenia. Ważnym aspektem jest też fakt, że oba złącza UPC mają zmniejszone odbicie sygnału, co zwiększa efektywność transmisji. Z mojego doświadczenia, warto inwestować w dobrej jakości złącza UPC, bo naprawdę potrafią zminimalizować problemy z odbiciem sygnału, co jest kluczowe przy większych odległościach transmisji.
Wybór odpowiednich złączek do adaptera jest kluczowy w projektowaniu wydajnych sieci światłowodowych. FC/APC i SC/PC różnią się od FC/UPC i SC/UPC rodzajem szlifowania włókna, co wpływa na odbicie sygnału. APC (Angled Physical Contact) ma skośne zakończenie, które minimalizuje odbicia, ale wymaga specjalnych adapterów. SC/PC (Physical Contact) z kolei ma płaskie zakończenie, które jest mniej efektywne w redukcji odbić niż UPC. LC/PC i ST/APC również nie są odpowiednie do tego adaptera. LC/PC (Lucent Connector/Physical Contact) jest mniejsze i bardziej kompaktowe, popularne w miejscach, gdzie przestrzeń jest ograniczona, ale nie pasuje do standardowego adaptera SC. ST/APC (Straight Tip/Angled Physical Contact) używane są w starszych instalacjach, ale rzadko w nowoczesnych sieciach. E2000/APC i ST/APC to złącza specyficzne dla zastosowań specjalistycznych, jak w laboratoriach, i nie są kompatybilne z typowymi adapterami SC/UPC. Z mojego doświadczenia, często jest to wynik nieznajomości standardów lub złego zrozumienia charakterystyki złącz, co może prowadzić do problemów z jakością połączenia i zwiększonymi stratami sygnału.
