MEC.04Pytanie 81

Montaż systemów rurociągowych

Kategorie: Izolacje i zabezpieczenie antykorozyjne

Do zabezpieczenia antykorozyjnego rurociągów należy zastosować

A. maty z włókna węglowego.

B. katodowe powłoki z miedzi.

C. owijanie w materiały izolacyjne.

D. maty z włókna szklanego.

MEC.04Pytanie 82

Montaż systemów rurociągowych

Kategorie: Armatura i uzbrojenie rurociągów Dokumentacja, oznakowanie i BHP

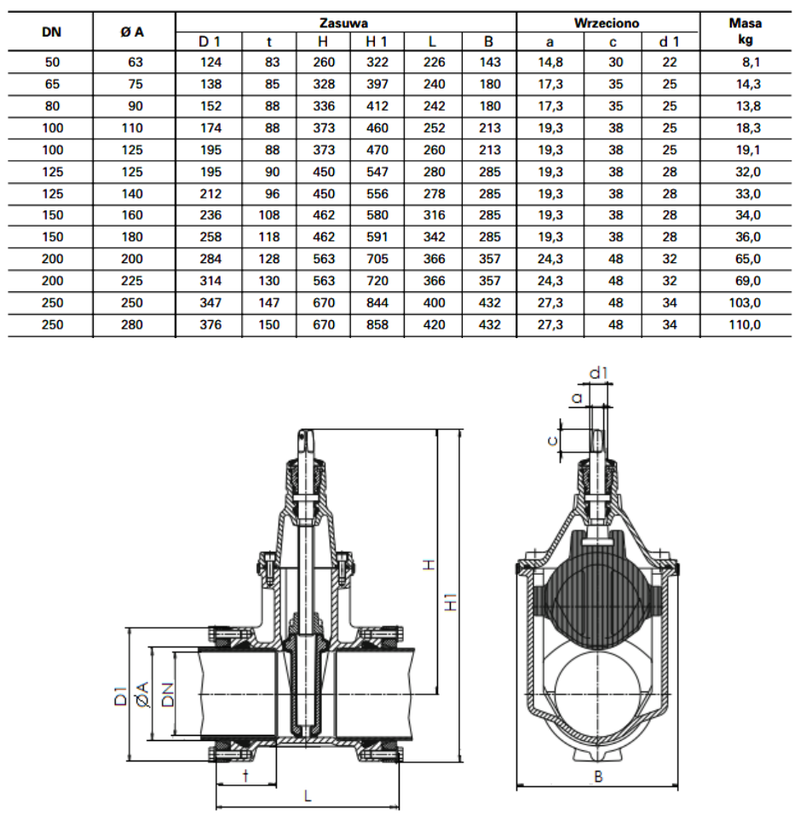

Na podstawie danych zawartych w tabeli i rysunków dla rurociągu o średnicy nominalnej DN=80 mm całkowita wysokość zasuwy powinna wynosić

A. 412 mm

B. 460 mm

C. 242 mm

D. 336 mm

MEC.04Pytanie 83

Montaż systemów rurociągowych

Kategorie: Obróbka rur i narzędzia montera Połączenia rur

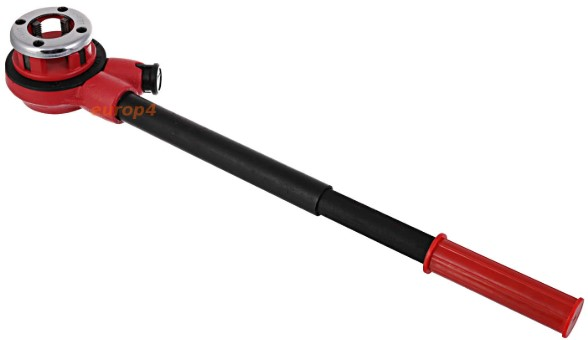

Na rysunku przedstawiono narzędzie stosowane do

A. kielichowania rur.

B. cięcia rur.

C. gięcia rur.

D. gwintowania rur.

MEC.04Pytanie 84

Montaż systemów rurociągowych

Kategorie: Obróbka rur i narzędzia montera Połączenia rur

W celu demontażu z rury mufy hydraulicznej przedstawionej na rysunku należy użyć klucza

A. nasadowego.

B. płaskiego.

C. oczkowego.

D. nastawnego.

MEC.04Pytanie 85

Montaż systemów rurociągowych

Kategorie: Próby szczelności i odbiór robót Dokumentacja, oznakowanie i BHP

Próbę ciśnieniową rurociągu ciepłej wody użytkowej przeprowadza się przy użyciu

A. sprężonego powietrza.

B. oleju mineralnego.

C. pary wodnej suchej.

D. oleju hydraulicznego.

MEC.04Pytanie 86

Montaż systemów rurociągowych

Kategorie: Prowadzenie i mocowanie rurociągów

Podpory stałe w prowadzeniu rurociągu najczęściej stosuje się

A. przy odgałęzieniach.

B. w miejscach uszczelnień.

C. przy manometrach.

D. przed i za zaworami.

MEC.04Pytanie 87

Montaż systemów rurociągowych

Kategorie: Materiały i rodzaje rur

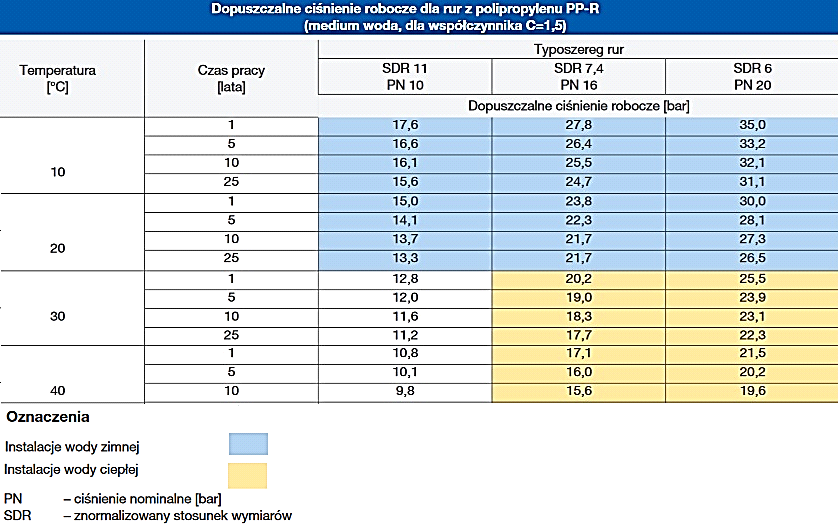

Zgodnie z danymi zawartymi w tabeli dopuszczalne ciśnienie robocze dla rury zastosowanej w instalacji wody zimnej o temperaturze 30°C i ciśnieniu nominalnym PN = 10 bar przeznaczonej do pracy przez 25 lat wynosi.

A. 11,6 bara

B. 11,2 bara

C. 17,7 bara

D. 10,8 bara

MEC.04Pytanie 88

Montaż systemów rurociągowych

Kategorie: Materiały i rodzaje rur Obróbka rur i narzędzia montera Połączenia rur

Przed montażem do rury PEX złączki umożliwiającej połączenie skręcane należy wykonać

A. uszczelnienie rury pakułami.

B. nacięcie gwintów wewnętrznych rury.

C. spłaszczenie końcówki rury.

D. kalibrowanie końcówki rury.

MEC.04Pytanie 89

Montaż systemów rurociągowych

Kategorie: Prowadzenie i mocowanie rurociągów

Podpory ruchome w prowadzeniu rurociągu stosuje się

A. przy zakończeniach rurociągu.

B. przy odgałęzieniach rurociągu.

C. w miejscach montażu manometrów.

D. aby umożliwić wydłużenie rurociągu.

MEC.04Pytanie 90

Montaż systemów rurociągowych

Kategorie: Materiały i rodzaje rur Obróbka rur i narzędzia montera

Do pomiaru grubości ścianek rur należy użyć

A. suwmiarki uniwersalnej.

B. mikrometru.

C. liniału pomiarowego.

D. średnicówki mikrometrycznej.

MEC.04Pytanie 91

Montaż systemów rurociągowych

Kategorie: Obróbka rur i narzędzia montera Połączenia rur

W celu połączenia nagwintowanych rur w rurociąg należy użyć

A. klucza nastawnego.

B. szczypiec uniwersalnych.

C. klucza płaskiego.

D. szczypiec bocznych.

MEC.04Pytanie 92

Montaż systemów rurociągowych

Kategorie: Próby szczelności i odbiór robót

Do wykonania wodnych prób ciśnieniowych systemów rurociągowych należy użyć

A. eżektora.

B. pompy.

C. sprężarki.

D. dmuchawki.

MEC.04Pytanie 93

Montaż systemów rurociągowych

Kategorie: Obróbka rur i narzędzia montera Połączenia rur Spawanie, lutowanie i wady połączeń

Zgodnie z instrukcją, w procesie lutowania bezpośrednio po obcięciu rury miedzianej należy

A. nanieść pastę lutowniczą.

B. wykonać czyszczenie rury.

C. wykonać fazowanie rury.

D. połączyć elementy miedziane.

MEC.04Pytanie 94

Montaż systemów rurociągowych

Kategorie: Spawanie, lutowanie i wady połączeń Dokumentacja, oznakowanie i BHP

Zadaniem reduktora zainstalowanego między butlą a palnikiem jest

A. wytworzenie mieszanki tlenu i acetylenu.

B. utrzymanie stałego ciśnienia gazu w butli.

C. utrzymanie stałego ciśnienia gazu w palniku.

D. wytworzenie mieszanki powietrza i acetylenu.

MEC.04Pytanie 95

Montaż systemów rurociągowych

Kategorie: Izolacje i zabezpieczenie antykorozyjne

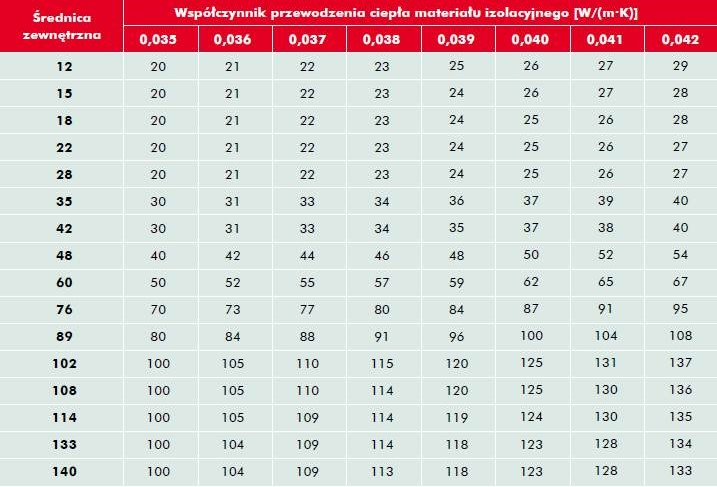

Na podstawie danych w tabeli dla średnicy zewnętrznej 89 mm i współczynnika przewodzenia ciepła materiału izolacyjnego 0,039 W/mK grubość warstwy izolacyjnej wynosi

A. 91 mm

B. 100 mm

C. 96 mm

D. 84 mm

MEC.04Pytanie 96

Montaż systemów rurociągowych

Kategorie: Obróbka rur i narzędzia montera

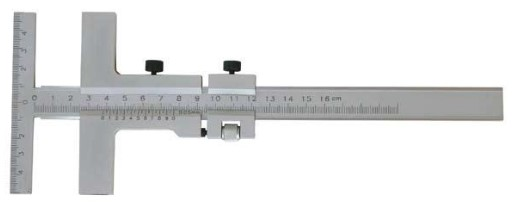

Na rysunku przedstawiono

A. suwmiarkę.

B. mikrometr.

C. mackę kombinowaną.

D. znacznik traserski.

MEC.04Pytanie 97

Montaż systemów rurociągowych

Kategorie: Materiały i rodzaje rur Izolacje i zabezpieczenie antykorozyjne

W celu zabezpieczenia antykorozyjnego rur wykonuje się

A. malowanie refencyjne.

B. malowanie emaliami ceramicznymi.

C. cynkowanie zanurzeniowe.

D. owijanie w materiały izolacyjne.

MEC.04Pytanie 98

Montaż systemów rurociągowych

Kategorie: Armatura i uzbrojenie rurociągów

Który typ zaworu należy zastosować, aby uniemożliwić cofanie się cieczy w rurociągu wody zimnej?

A. Bezpieczeństwa.

B. Redukcyjny.

C. Regulacyjny.

D. Zwrotny.

MEC.04Pytanie 99

Montaż systemów rurociągowych

Kategorie: Obróbka rur i narzędzia montera Połączenia rur Spawanie, lutowanie i wady połączeń

Przed operacją montażu elementów systemów rurociągowych dopasowywanie ze sobą odcinków rur wykonuje się między innymi za pomocą

A. malowania.

B. wiercenia.

C. uszczelniania.

D. szczepiania.

MEC.04Pytanie 100

Montaż systemów rurociągowych

Kategorie: Obróbka rur i narzędzia montera

W celu mechanicznego przycięcia prefabrykowanych elementów rurociągów na odpowiednie wymiary należy użyć

A. szlifierki mimośrodowej.

B. nożyc elektrycznych.

C. piły taśmowej.

D. ukosowarki pneumatycznej.

MEC.04Pytanie 101

Montaż systemów rurociągowych

Kategorie: Materiały i rodzaje rur Połączenia rur Próby szczelności i odbiór robót

Jednym ze sposobów usunięcia nieszczelności instalacji gazowej wykonanej z rur stalowych z łącznikami żeliwnymi jest wprowadzenie do instalacji

A. pianki lateksowej.

B. pianki termoelastycznej.

C. emulsji polimeryzującej.

D. emulsji bitumicznej.

MEC.04Pytanie 102

Montaż systemów rurociągowych

Kategorie: Dokumentacja, oznakowanie i BHP

Poprzez rurociąg pomalowany kolorem żółtym przesyła się

A. wodę.

B. olej.

C. gaz.

D. parę.

MEC.04Pytanie 103

Montaż systemów rurociągowych

Kategorie: Obróbka rur i narzędzia montera Dokumentacja, oznakowanie i BHP

W celu usunięcia ostrych krawędzi rur po obróbce skrawaniem należy wykonać operację

A. gładzenia.

B. gratowania.

C. zdzierania.

D. frezowania.

MEC.04Pytanie 104

Montaż systemów rurociągowych

Kategorie: Materiały i rodzaje rur Połączenia rur Spawanie, lutowanie i wady połączeń

W celu wykonania trójników ze stali stopowych dla rurociągów należy wykonać operację

A. dłutowania.

B. spawania.

C. wyoblania.

D. gwintowania.

MEC.04Pytanie 105

Montaż systemów rurociągowych

Kategorie: Armatura i uzbrojenie rurociągów Próby szczelności i odbiór robót

Przed przystąpieniem do próby ciśnieniowej systemu rurociągowego należy

A. zakleić kanały i bruzdy.

B. podłączyć zawór zwrotny.

C. odłączyć zawór bezpieczeństwa.

D. wykonać izolację termiczną.

MEC.04Pytanie 106

Montaż systemów rurociągowych

Kategorie: Materiały i rodzaje rur Obróbka rur i narzędzia montera

Do pomiaru średnicy zewnętrznej rury służy

A. promieniomierz.

B. suwmiarka.

C. szczelinomierz.

D. grubościomierz.

MEC.04Pytanie 107

Montaż systemów rurociągowych

Kategorie: Spawanie, lutowanie i wady połączeń Armatura i uzbrojenie rurociągów Dokumentacja, oznakowanie i BHP

Który zawór będący na wyposażeniu palnika acetylenowo-tlenowego ma na celu utrzymanie stałego niższego ciśnienia na wyjściu z butli?

A. Zwrotny.

B. Bezpieczeństwa.

C. Redukcyjny.

D. Regulacyjny.

MEC.04Pytanie 108

Montaż systemów rurociągowych

Kategorie: Izolacje i zabezpieczenie antykorozyjne Próby szczelności i odbiór robót

Nieszczelność w rurociągach preizolowanych można wykryć za pomocą

A. próby ciśnieniowej.

B. statycznej próby rozciągania.

C. impulsowego systemu alarmowego.

D. badań wizualnych.

MEC.04Pytanie 109

Montaż systemów rurociągowych

Kategorie: Materiały i rodzaje rur Obróbka rur i narzędzia montera

Przy obróbce końcówek rur miedzianych do usunięcia nierówności ich krawędzi należy użyć

A. skrobaka.

B. wyoblaka.

C. zdzieraka.

D. gładzika.

MEC.04Pytanie 110

Montaż systemów rurociągowych

Kategorie: Dokumentacja, oznakowanie i BHP

Rurociąg przeznaczony do transportu wody w stanie ciekłym oznacza się kolorem

A. błękitnym.

B. brązowym.

C. zielonym.

D. żółtym.

MEC.04Pytanie 111

Montaż systemów rurociągowych

Kategorie: Obróbka rur i narzędzia montera Dokumentacja, oznakowanie i BHP

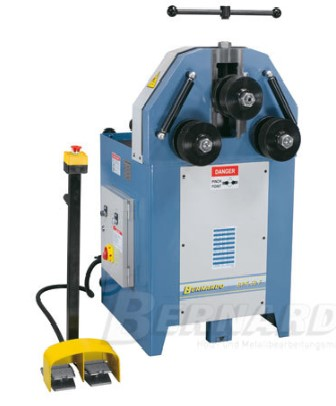

Na rysunku przedstawiono urządzenie do

A. szlifowania rur.

B. frezowania rur.

C. gięcia rur.

D. wiercenia rur.

MEC.04Pytanie 112

Montaż systemów rurociągowych

Kategorie: Dokumentacja, oznakowanie i BHP

Miejsca wykonywania robót montażowych systemów rurociągowych należy oznakować

A. taśmą ostrzegawczą.

B. sznurem jutowym.

C. niebieskim światłem migającym.

D. całodobowym oświetleniem halogenowym.

MEC.04Pytanie 113

Montaż systemów rurociągowych

Kategorie: Obróbka rur i narzędzia montera Próby szczelności i odbiór robót Dokumentacja, oznakowanie i BHP

Podczas wykonywania próby ciśnieniowej należy obserwować

A. wskazania przepływomierza.

B. temperaturę cieczy.

C. temperaturę rurociągu.

D. wskazania manometrów.

MEC.04Pytanie 114

Montaż systemów rurociągowych

Kategorie: Armatura i uzbrojenie rurociągów

W celu utrzymania stałego założonego ciśnienia przepływającego czynnika w rurociągu należy uzbroić go

A. w kryzę dławiącą.

B. w zawór redukcyjny.

C. w złączkę redukcyjną.

D. w zawór przelewowy.

MEC.04Pytanie 115

Montaż systemów rurociągowych

Kategorie: Połączenia rur Spawanie, lutowanie i wady połączeń

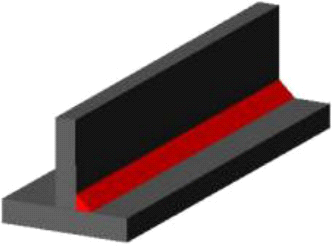

Na rysunku przedstawiona jest spoina

A. grzbietowa.

B. brzeżna.

C. czołowa.

D. pachwinowa.

MEC.04Pytanie 116

Montaż systemów rurociągowych

Kategorie: Materiały i rodzaje rur

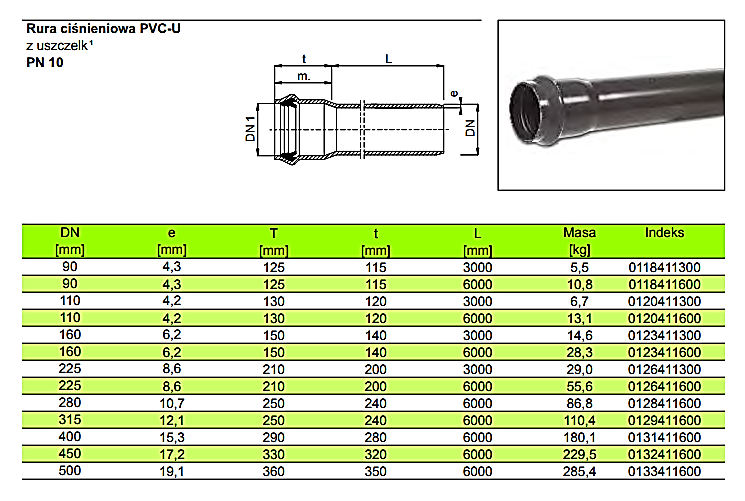

Jaką grubość ścianki zgodnie z danymi w tabeli, powinna mieć rura PCV-U o średnicy nominalnej DN = 160 mm?

A. 6,2 mm

B. 8,6 mm

C. 4,2 mm

D. 14,6 mm

MEC.04Pytanie 117

Montaż systemów rurociągowych

Kategorie: Połączenia rur Spawanie, lutowanie i wady połączeń Dokumentacja, oznakowanie i BHP

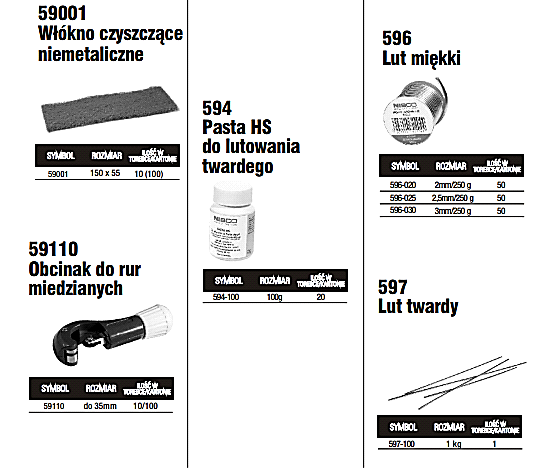

Zgodnie z kartą katalogową lut miękki o grubości 2,5 mm jest oznaczony symbolem

A. 597-100

B. 596-030

C. 596-025

D. 596-020

MEC.04Pytanie 118

Montaż systemów rurociągowych

Kategorie: Materiały i rodzaje rur Dokumentacja, oznakowanie i BHP

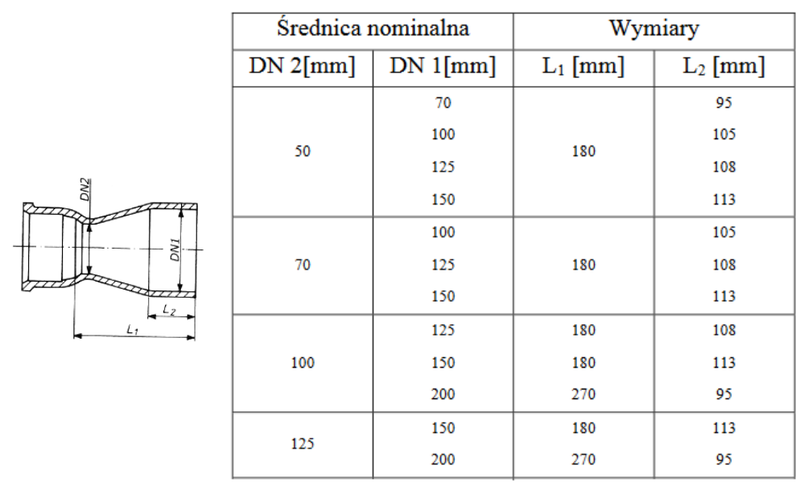

Z przedstawionego fragmentu dokumentacji wynika, że średnica nominalna rury DN1 o długości L₁ = 180 mm i L₂ = 113 mm powinna wynosić.

A. 125 mm

B. 150 mm

C. 100 mm

D. 200 mm

MEC.04Pytanie 119

Montaż systemów rurociągowych

Kategorie: Materiały i rodzaje rur Obróbka rur i narzędzia montera

Do pomiaru grubości ścianek rur należy stosować

A. przymiar kreskowy.

B. średnicówkę.

C. suwmiarkę.

D. szczelinomierz płytkowy.

MEC.04Pytanie 120

Montaż systemów rurociągowych

Kategorie: Materiały i rodzaje rur Izolacje i zabezpieczenie antykorozyjne

Na podstawie danych zawartych w tabeli określ grubość warstwy izolacyjnej rurociągu o średnicy zewnętrznej 102 mm, jeżeli zastosowano materiał izolacyjny o współczynniku przewodzenia ciepła 0,038 W/mK.

A. 120 mm

B. 91 mm

C. 115 mm

D. 110 mm

Lista pytań egzaminacyjnych

Filtrowanie pytań

Do zabezpieczenia antykorozyjnego rurociągów należy zastosować

Na podstawie danych zawartych w tabeli i rysunków dla rurociągu o średnicy nominalnej DN=80 mm całkowita wysokość zasuwy powinna wynosić

Na rysunku przedstawiono narzędzie stosowane do

W celu demontażu z rury mufy hydraulicznej przedstawionej na rysunku należy użyć klucza

Próbę ciśnieniową rurociągu ciepłej wody użytkowej przeprowadza się przy użyciu

Podpory stałe w prowadzeniu rurociągu najczęściej stosuje się

Zgodnie z danymi zawartymi w tabeli dopuszczalne ciśnienie robocze dla rury zastosowanej w instalacji wody zimnej o temperaturze 30°C i ciśnieniu nominalnym PN = 10 bar przeznaczonej do pracy przez 25 lat wynosi.

Przed montażem do rury PEX złączki umożliwiającej połączenie skręcane należy wykonać

Podpory ruchome w prowadzeniu rurociągu stosuje się

Do pomiaru grubości ścianek rur należy użyć

W celu połączenia nagwintowanych rur w rurociąg należy użyć

Do wykonania wodnych prób ciśnieniowych systemów rurociągowych należy użyć

Zgodnie z instrukcją, w procesie lutowania bezpośrednio po obcięciu rury miedzianej należy

Zadaniem reduktora zainstalowanego między butlą a palnikiem jest

Na podstawie danych w tabeli dla średnicy zewnętrznej 89 mm i współczynnika przewodzenia ciepła materiału izolacyjnego 0,039 W/mK grubość warstwy izolacyjnej wynosi

Na rysunku przedstawiono

W celu zabezpieczenia antykorozyjnego rur wykonuje się

Który typ zaworu należy zastosować, aby uniemożliwić cofanie się cieczy w rurociągu wody zimnej?

Przed operacją montażu elementów systemów rurociągowych dopasowywanie ze sobą odcinków rur wykonuje się między innymi za pomocą

W celu mechanicznego przycięcia prefabrykowanych elementów rurociągów na odpowiednie wymiary należy użyć

Jednym ze sposobów usunięcia nieszczelności instalacji gazowej wykonanej z rur stalowych z łącznikami żeliwnymi jest wprowadzenie do instalacji

Poprzez rurociąg pomalowany kolorem żółtym przesyła się

W celu usunięcia ostrych krawędzi rur po obróbce skrawaniem należy wykonać operację

W celu wykonania trójników ze stali stopowych dla rurociągów należy wykonać operację

Przed przystąpieniem do próby ciśnieniowej systemu rurociągowego należy

Do pomiaru średnicy zewnętrznej rury służy

Który zawór będący na wyposażeniu palnika acetylenowo-tlenowego ma na celu utrzymanie stałego niższego ciśnienia na wyjściu z butli?

Nieszczelność w rurociągach preizolowanych można wykryć za pomocą

Przy obróbce końcówek rur miedzianych do usunięcia nierówności ich krawędzi należy użyć

Rurociąg przeznaczony do transportu wody w stanie ciekłym oznacza się kolorem

Na rysunku przedstawiono urządzenie do

Miejsca wykonywania robót montażowych systemów rurociągowych należy oznakować

Podczas wykonywania próby ciśnieniowej należy obserwować

W celu utrzymania stałego założonego ciśnienia przepływającego czynnika w rurociągu należy uzbroić go

Na rysunku przedstawiona jest spoina

Jaką grubość ścianki zgodnie z danymi w tabeli, powinna mieć rura PCV-U o średnicy nominalnej DN = 160 mm?

Zgodnie z kartą katalogową lut miękki o grubości 2,5 mm jest oznaczony symbolem

Z przedstawionego fragmentu dokumentacji wynika, że średnica nominalna rury DN1 o długości L1 = 180 mm i L2 = 113 mm powinna wynosić.

Do pomiaru grubości ścianek rur należy stosować

Na podstawie danych zawartych w tabeli określ grubość warstwy izolacyjnej rurociągu o średnicy zewnętrznej 102 mm, jeżeli zastosowano materiał izolacyjny o współczynniku przewodzenia ciepła 0,038 W/mK.

Z przedstawionego fragmentu dokumentacji wynika, że średnica nominalna rury DN1 o długości L₁ = 180 mm i L₂ = 113 mm powinna wynosić.
