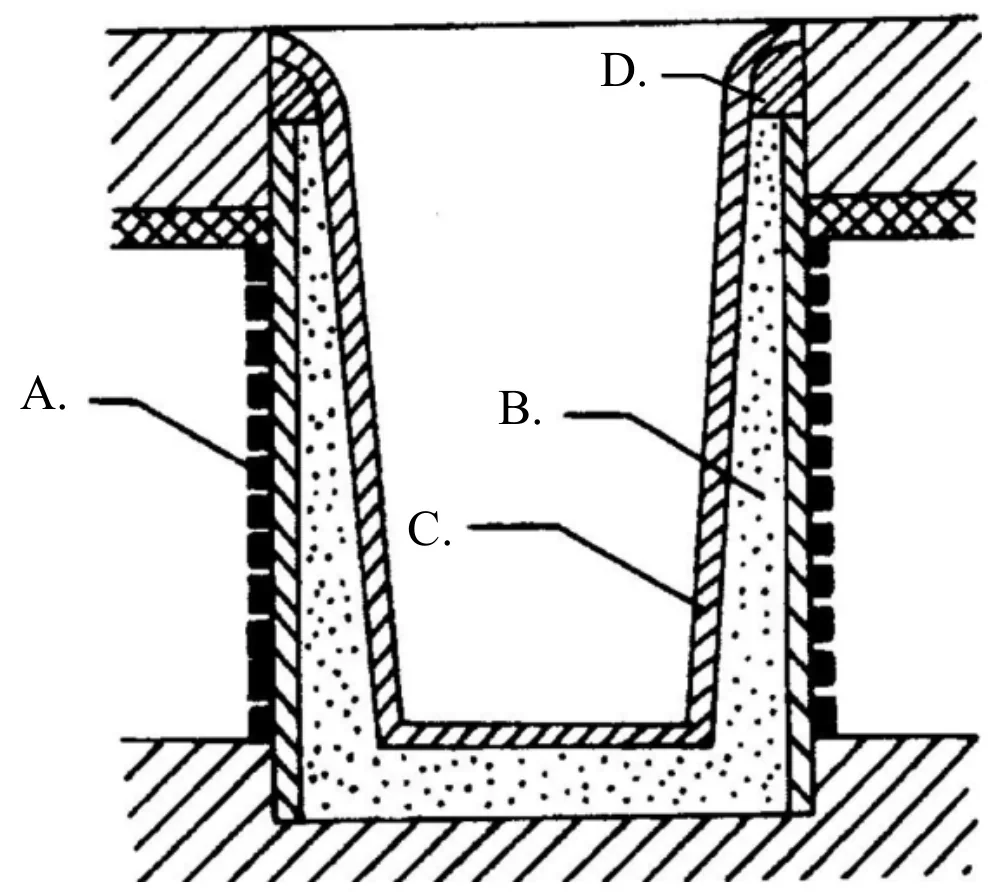

Którą literą oznaczono cewkę na poglądowym rysunku pieca indukcyjnego?
D.
A.
C.
B.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz M.06-X-19.01).
Cewka w piecu indukcyjnym, oznaczona literą A, odgrywa kluczową rolę w procesie grzewczym. Jej zadaniem jest generowanie zmiennego pola magnetycznego, które indukuje prąd w materiałach umieszczonych w piecu. W praktyce oznacza to, że cewka jest odpowiedzialna za efektywność procesu grzewczego, co jest szczególnie istotne w zastosowaniach przemysłowych, takich jak odlewanie metali czy spawanie. Wysoka efektywność cewki jest uzyskiwana dzięki zastosowaniu odpowiednich materiałów i konstrukcji, co pozwala na minimalizowanie strat energii. W branży stosuje się również rozwiązania oparte na standardach IEC dotyczących urządzeń indukcyjnych, co zapewnia nie tylko wydajność, ale i bezpieczeństwo pracy. Oprócz tego, cewki są projektowane z uwzględnieniem parametrów takich jak częstotliwość pracy, co ma bezpośredni wpływ na intensywność generowanego ciepła oraz czas nagrzewania materiału. Wiedza o budowie i funkcji cewki jest zatem niezbędna dla inżynierów zajmujących się projektowaniem i obsługą pieców indukcyjnych.
Wybór innej litery jako oznaczenia cewki wskazuje na niedostateczne zrozumienie budowy i funkcji pieca indukcyjnego. Oznaczenie B, które sugeruje, że dotyczy rdzenia pieca, wprowadza w błąd, ponieważ rdzeń nie generuje pola magnetycznego, lecz wspomaga jego koncentrację, co nie jest tym samym co działanie cewki. Rdzeń pieca ma na celu zwiększenie efektywności działania cewki, ale sam w sobie nie jest źródłem pola magnetycznego. Oznaczenie C odnosi się do materiału, który jest poddawany obróbce termicznej, co również nie jest związane z cewką. Materiał ten jest efektem działania indukcji, jednak nie ma wpływu na proces generowania pola magnetycznego. Wybór oznaczenia D, które sugeruje, że to izolacja termiczna jest cewką, jest także błędny. Izolacja termiczna ma na celu ochronę struktury pieca przed nadmiernym ciepłem i nie ma bezpośredniego wpływu na proces grzewczy. Kluczowym błędem jest deprecjonowanie znaczenia cewki, co może prowadzić do nieefektywnego użytkowania pieca indukcyjnego. Zrozumienie roli każdego elementu w piecu indukcyjnym jest niezbędne do efektywnego i bezpiecznego korzystania z tej technologii, a ignorowanie tych aspektów może skutkować nieprawidłowym użytkowaniem oraz zwiększeniem kosztów operacyjnych.
