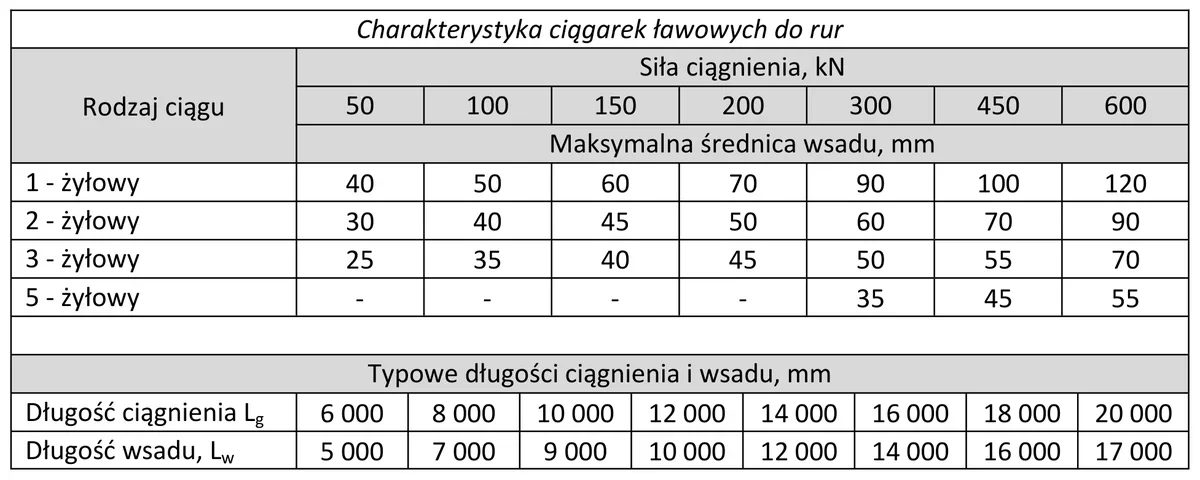

Określ na podstawie tabeli, jaka może być maksymalna średnica i długość wsadu przy ciągnieniu rur na ciągarce ławowej, jeśli siła ciągnienia wynosi 450 kN, długość ciągnienia 14 000 mm i zastosowano ciąg trzyżyłowy.
A. Średnica wsadu 70 mm, długość wsadu 16 000 mm
B. Średnica wsadu 70 mm, długość wsadu 12 000 mm
C. Średnica wsadu 55 mm, długość wsadu 16 000 mm
D. Średnica wsadu 55 mm, długość wsadu 12 000 mm
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz M.07-X-19.06).
Poprawna odpowiedź to średnica wsadu 55 mm i długość wsadu 12 000 mm, co można wyjaśnić na podstawie analizy tabeli dotyczącej parametrów ciągnienia rur. Siła ciągnienia wynosząca 450 kN w połączeniu z ciągiem trzyżyłowym jest kluczowa w określeniu maksymalnych wymiarów wsadu. Przy takich parametrach, średnica 55 mm jest uznawana za maksymalną dopuszczalną wartość, co jest zgodne z normami i standardami stosowanymi w przemyśle metalowym. Długość 12 000 mm jest typową wartością, która zapewnia optymalne warunki ciągnienia, minimalizując ryzyko deformacji i uszkodzeń wsadu, co jest istotne w kontekście jakości wykonania finalnych produktów. W praktyce, znajomość tych parametrów pozwala inżynierom i technikom na efektywne planowanie procesów technologicznych oraz na zapewnienie bezpieczeństwa i wydajności podczas produkcji.
Wybór innych odpowiedzi często wynika z błędnych założeń dotyczących granic wymiarowych wsadu oraz parametrów technologicznych związanych z procesem ciągnienia. Na przykład, średnica wsadu 70 mm, która pojawia się w niektórych odpowiedziach, przekracza maksymalne dopuszczalne wartości dla siły ciągnienia 450 kN w układzie trzyżyłowym. Takie podejście ignoruje fundamentalne zasady dotyczące wytrzymałości materiałów oraz ograniczeń technologicznych, które są kluczowe w inżynierii materiałowej. Ponadto, długość wsadu 16 000 mm w połączeniu ze zbyt dużą średnicą może prowadzić do nadmiernych naprężeń oraz ryzyka wystąpienia uszkodzeń podczas procesu ciągnienia. Zastosowanie nieodpowiednich wartości wymiarowych nie tylko wpływa na efektywność produkcji, ale może również zagrażać bezpieczeństwu pracowników. Kluczowe jest zrozumienie, że każde przedsięwzięcie technologiczne powinno opierać się na dokładnych danych i dobrze udokumentowanych standardach, co pozwala uniknąć problemów związanych z jakością i wydajnością procesów. Wartości te są ściśle określone przez normy branżowe i doświadczenie inżynierskie, które powinny być podstawą do podejmowania decyzji technologicznych.
