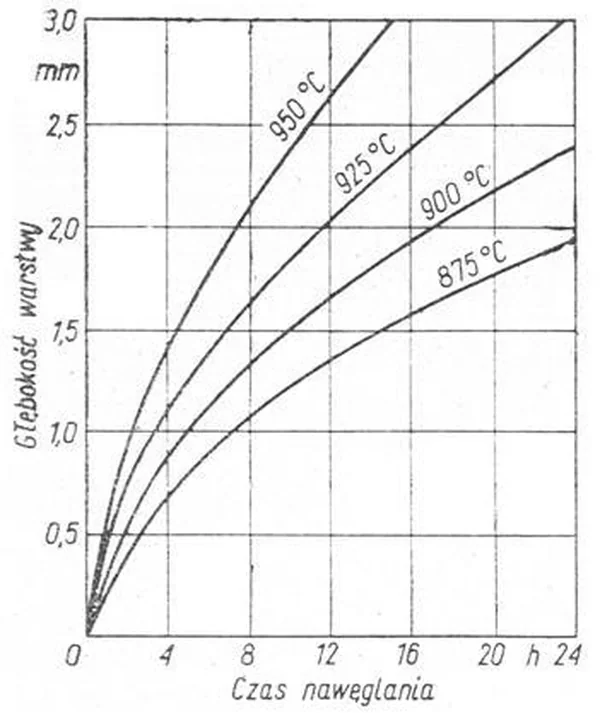

Określ na podstawie zamieszczonego wykresu czas nawęglania stalowych kół zębatych na głębokość 1 mm w temperaturze 950oC.
A. 3 godziny.
B. 2 godziny.
C. 5 godzin.
D. 7 godzin.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz MG.07-SG-21.06).
Dzięki analizie wykresu możemy stwierdzić, że czas nawęglania stalowych kół zębatych na głębokość 1 mm w temperaturze 950°C wynosi 2 godziny. W procesie nawęglania kluczowe jest zrozumienie, że czas eksponowania materiału w wysokiej temperaturze ma bezpośredni wpływ na głębokość wnikania węgla do struktury stali. W praktyce, dla uzyskania optymalnych właściwości mechanicznych, takich jak twardość i odporność na zużycie, istotne jest precyzyjne kontrolowanie czasu i temperatury procesu nawęglania. W branży inżynieryjnej, szczególnie w produkcji komponentów maszyn, wiedza ta jest fundamentalna przy projektowaniu części, które muszą wytrzymać wysokie obciążenia. Warto również zauważyć, że stosowanie odpowiednich wykresów oraz narzędzi analitycznych pozwala na lepsze planowanie procesów technologicznych, co przyczynia się do zwiększenia efektywności produkcji oraz jakości finalnych produktów.
Wynikający z wykresu czas nawęglania stalowych kół zębatych na głębokość 1 mm w temperaturze 950°C jest kluczowym parametrem w procesie nawęglania. Wiele osób może być skłonnych do oceny czasu nawęglania na podstawie niepełnych danych lub błędnych interpretacji wykresu. Odpowiedzi sugerujące 7 godzin, 5 godzin czy 3 godziny mogą wynikać z ogólnych przekonań o długim czasie przetwarzania materiałów w wysokotemperaturowych procesach. Często prowadzi to do mylnej interpretacji danych, co jest typowym błędem w analizie wykresów. Ważne jest, aby pamiętać, że procesy nawęglania są znacznie bardziej skomplikowane i wymagają zrozumienia konkretnej zależności między temperaturą a czasem, co jest przedstawione w formie wykresu. Na przykład, jeżeli przyjmuje się, że wyższe temperatury powinny wiązać się z wydłużonym czasem, to w rzeczywistości może okazać się, że odpowiedni czas przy konkretnej temperaturze jest znacznie krótszy. Takie błędne podejście może prowadzić do nieefektywności procesu obróbczej oraz nieoptymalnych wyników końcowych, co w konsekwencji wpływa na jakość i trwałość wyprodukowanych części. W przemyśle mechanicznym i materiałowym standardy takie jak ISO 9001 wymagają precyzyjnego określenia procesów technologicznych, co podkreśla znaczenie rzetelnej analizy oraz interpretacji danych z wykresów.
