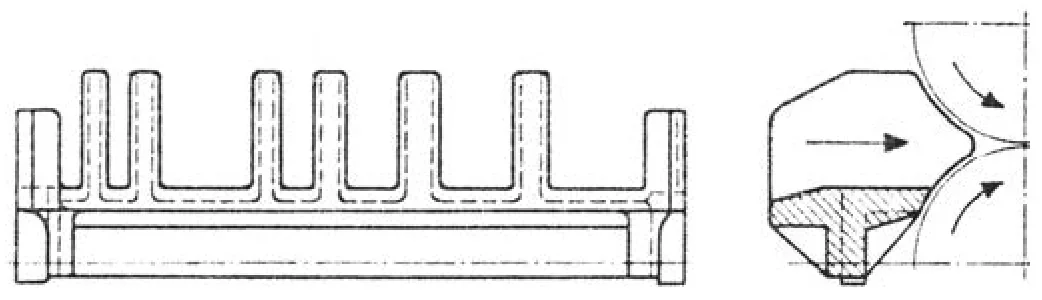

Który element uzbrojenia walców przedstawiono na rysunku?
A. Prowadnicę.
B. Przepustnicę.
C. Pazur.
D. Ławę.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz M.07-X-16.01).
Poprawna odpowiedź to ława, która jest fundamentalnym elementem uzbrojenia walców. W kontekście budowy maszyn, ława stanowi stabilną podstawę dla różnych komponentów, takich jak silniki czy mechanizmy napędowe, co ma kluczowe znaczenie dla zapewnienia prawidłowego funkcjonowania całego systemu. W przypadku walców, ława wykonana jest zazwyczaj z materiałów o wysokiej wytrzymałości, takich jak żeliwo lub stal, co pozwala na skuteczne rozkładanie sił działających na nią. Dobrze zaprojektowana ława minimalizuje drgania i umożliwia precyzyjne działanie maszyn. W praktyce, odpowiedni dobór ławy jest zgodny z normami branżowymi, takimi jak ISO 9001, które podkreślają znaczenie stabilności i trwałości komponentów w systemach mechanicznych. Zrozumienie roli ławy w układzie mechanicznym pozwala lepiej projektować i konstruować maszyny, co przekłada się na ich efektywność i bezpieczeństwo w pracy.
Wybór niewłaściwej odpowiedzi na to pytanie może wynikać z nieporozumienia dotyczącego rozróżnienia między poszczególnymi elementami uzbrojenia walców. Na przykład, pazur to element, który pełni rolę chwytaka lub stabilizatora w różnych mechanizmach, jednak jego kształt i funkcja są zdecydowanie inne od ławy, która jest masywną podstawą. Z kolei prowadnica to element, który umożliwia ruch innych części w precyzyjny sposób, co jest zupełnie odmiennym zastosowaniem niż stabilizacja. Przepustnica natomiast jest komponentem używanym do regulacji przepływu, co również nie ma związku z funkcją ławy. Typowe błędy myślowe w tym przypadku często wynikają z nieprecyzyjnego rozumienia rysunków technicznych oraz znaczenia poszczególnych komponentów w układzie mechanicznym. Ważne jest, aby przed przystąpieniem do analizy rysunku zwrócić uwagę na charakterystykę każdego z elementów oraz ich rolę w całości systemu. W inżynierii mechanicznej kluczowe jest zrozumienie, jak różne elementy wpływają na wydajność i stabilność całej maszyny, co wymaga nie tylko wiedzy teoretycznej, ale również praktycznego doświadczenia w projektowaniu i budowie maszyn. Dlatego warto poświęcić czas na dokładne studium materiałów oraz naukę identyfikacji elementów na rysunkach technicznych.
