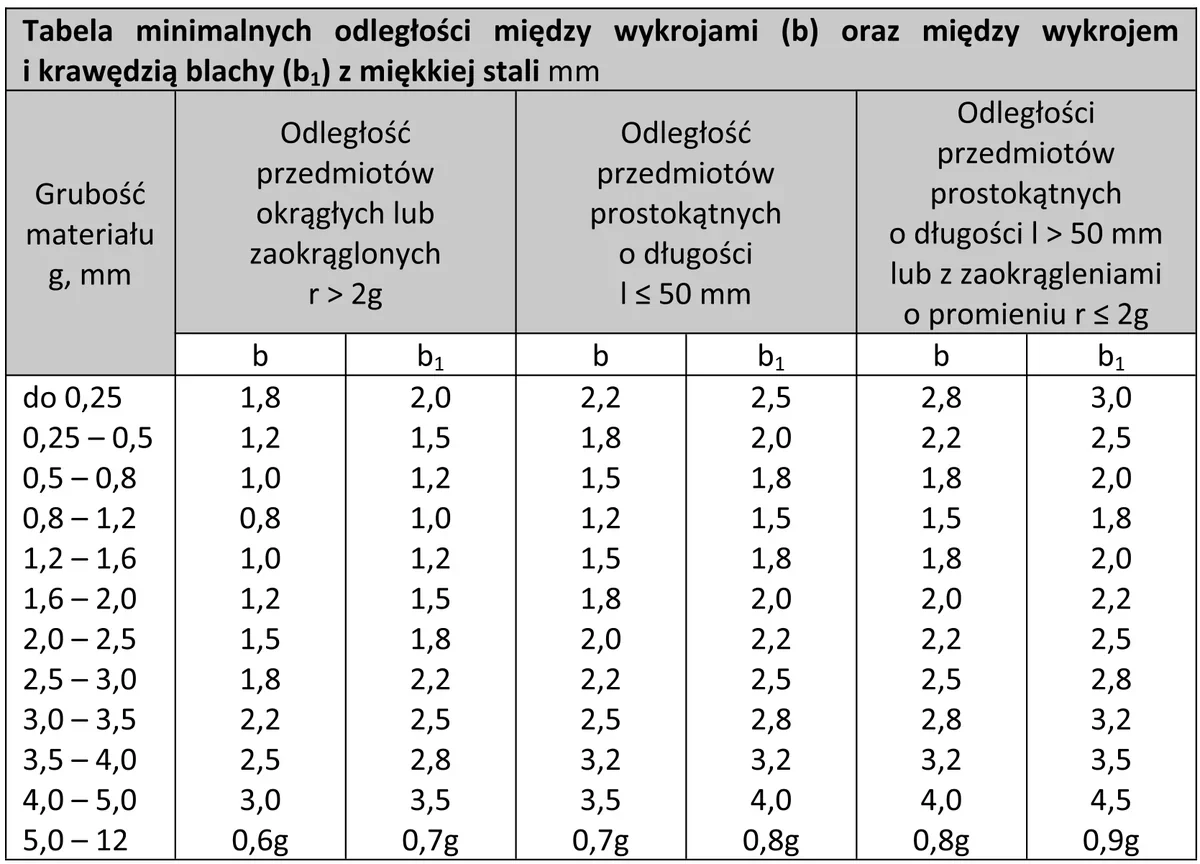

Korzystając z danych zawartych w tabeli, określ jaką minimalną odległość między wykrojami okrągłymi r >2g należy zastosować dla blachy o grubości 2,2 mm.
A. 1,5 mm
B. 2,5 mm
C. 2,2 mm
D. 1,8 mm
Pytanie z egzaminu CKE, styczeń 2016 (arkusz M.07-X-16.01).
Odpowiedź 1,5 mm jest poprawna, ponieważ zgodnie z przyjętymi standardami projektowania oraz zaleceniami zawartymi w tabelach dotyczących odległości między wykrojami, dla blachy o grubości 2,2 mm minimalna odległość pomiędzy okrągłymi wykrojami o promieniu większym niż 2g wynosi właśnie 1,5 mm. W praktyce oznacza to, że przy projektowaniu wyrobów ze stali miękkiej, ważne jest, aby przestrzegać tych wymogów, aby uniknąć osłabienia struktury blachy oraz zapewnić odpowiednią jakość i trwałość finalnych produktów. Dobrym przykładem są elementy konstrukcyjne maszyn, gdzie odpowiednie rozmieszczenie wykrojów ma kluczowe znaczenie dla zachowania ich wytrzymałości i odporności na obciążenia. Ignorowanie tych wartości może prowadzić do nieprawidłowego rozkładu sił i w konsekwencji do uszkodzeń. Dlatego tak istotne jest korzystanie z tabel i norm, które dostarczają wartości minimalnych, by zapewnić bezpieczeństwo i funkcjonalność produkowanych elementów.
Wybór odpowiedzi 1,8 mm, 2,2 mm lub 2,5 mm wynika najczęściej z kilku nieporozumień dotyczących interpretacji danych zawartych w tabelach dotyczących minimalnych odległości wykrojów. Przede wszystkim, przy określaniu odległości pomiędzy wykrojami, kluczowe jest uwzględnienie grubości materiału oraz specyfikacji technicznych, które jasno wskazują, że dla blach o grubości w przedziale 2,0 – 2,5 mm, minimalna odległość wynosi 1,5 mm. Wybór zbyt dużej wartości odległości, jak 2,2 mm lub 2,5 mm, może wynikać z błędnego założenia, że większa odległość przyniesie lepsze efekty w kwestii wytrzymałości lub jakości wykrojów. W rzeczywistości, takie podejście może prowadzić do zbędnego marnotrawstwa materiału oraz zwiększenia kosztów produkcji. Dodatkowo, odpowiedzi takie jak 1,8 mm mogą wydawać się bliskie, jednak nie są zgodne z obowiązującymi standardami, co może skutkować niedopasowaniem do wymagań projektowych. Kluczowym błędem jest więc niewłaściwe korzystanie z tabel oraz nieprzestrzeganie zasad projektowania, które mają na celu zapewnienie optymalnych warunków dla produkcji i eksploatacji elementów metalowych.
