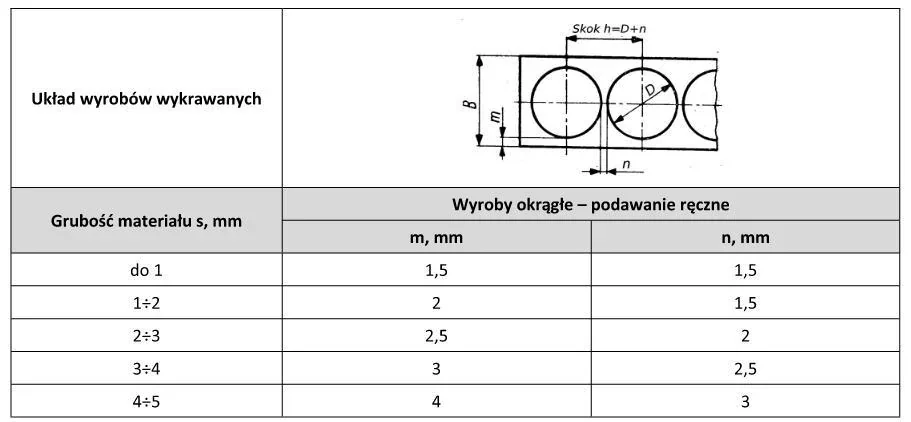

Na podstawie informacji zawartych w tabeli, określ wymaganą wartość przesuwu pasa blachy h w procesie wykrawania krążków o średnicy D = 240 mm z blachy stalowej o grubości s = 2,6mm
A. 243,0 mm
B. 242,5 mm
C. 241,5 mm
D. 242,0 mm
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz MG.07-SG-21.06).
Obliczenie wartości przesuwu pasa blachy h w procesie wykrawania krążków o średnicy D = 240 mm z blachy stalowej o grubości s = 2,6 mm opiera się na wzorze h = D + n, gdzie n jest wartością określoną w tabeli. W tym przypadku, po dodaniu średnicy krążka do wartości z tabeli, uzyskujemy przesuw pasa blachy równy 242,0 mm. Ta wartość jest kluczowa dla zapewnienia właściwej jakości wykrawania oraz minimalizacji odpadów materiałowych. Praktycznie, poprawny dobór przesuwu pozwala na precyzyjne wykrawanie elementów, co jest istotne w produkcji masowej, gdzie mniejsze odpadki znacząco wpływają na rentowność. Warto również zwrócić uwagę na standardy branżowe dotyczące obróbki blach, takie jak PN-EN 10142, które podkreślają znaczenie dokładności oraz efektywności procesów produkcyjnych. Dobrze obliczony przesuw blachy minimalizuje ryzyko wystąpienia błędów w produkcie końcowym, co w dłuższej perspektywie przekłada się na satysfakcję klientów oraz reputację firmy.
Niepoprawne odpowiedzi wynikają z nieprawidłowego zrozumienia relacji między średnicą krążka a wymaganym przesuwem pasa blachy. Odpowiedź 241,5 mm jest zbyt mała, co może sugerować, że nie uwzględniono pełnej wartości średnicy krążka, co jest kluczowe dla obliczeń związanych z wykrawaniem. Zbyt niski przesuw może prowadzić do niedokładnych kształtów krążków, co z kolei wpływa na ich zastosowanie w finalnych produktach. Odpowiedź 242,5 mm również nie jest poprawna, ponieważ dodanie średnicy do nieprawidłowej wartości z tabeli skutkuje nadmiernym przesunięciem, co może prowadzić do zwiększonej ilości odpadów i obniżonej wydajności procesu produkcyjnego. Odpowiedzi 243,0 mm natomiast wskazuje na drastyczne nadwyżki, co może prowadzić do nieefektywności wykrawania. Ważne jest, aby podczas obliczeń uwzględniać standardy i dobre praktyki branżowe, które wymagają precyzyjnych obliczeń i zrozumienia wpływu każdego parametru na jakość końcowego produktu. Zrozumienie, jak wartości te współzależnie wpływają na procesy produkcyjne, jest kluczowe dla osiągnięcia efektywności i oszczędności materiałowych.
