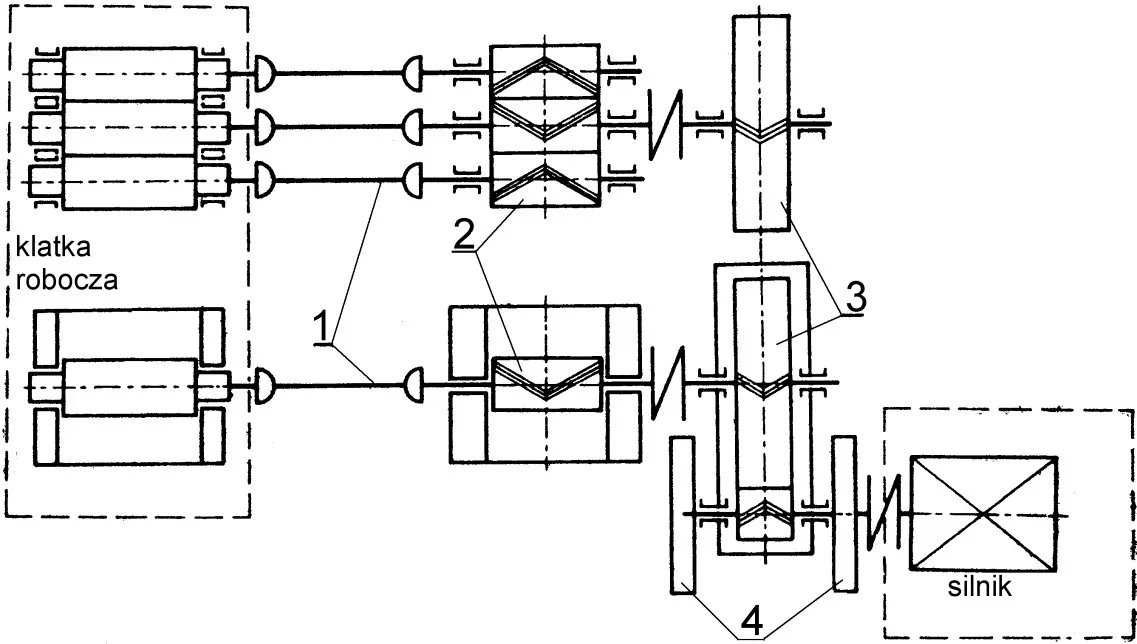

Którą cyfrą oznaczono łączniki na schemacie kinematycznym walcarki?
Cyfrą 2.
Cyfrą 4.
Cyfrą 3.
Cyfrą 1.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz M.07-X-19.01).
Na schemacie kinematycznym walcarki, łączniki z numerem 1 są naprawdę ważne. Bez nich, nie dałoby się połączyć klaków roboczych z innymi elementami. To z kolei jest kluczowe do przenoszenia ruchu i siły. Dobre oznaczenie tych łączników to nie tylko kwestia wyglądu schematu, ale też ważne przy montażu i późniejszej konserwacji. W inżynierii, łączniki muszą spełniać różne normy wytrzymałości, bo to wpływa na bezpieczeństwo i niezawodność całego urządzenia. Stosowanie odpowiednich materiałów i technik, jak spawanie czy używanie elementów złącznych, naprawdę ma znaczenie dla tego, jak działa cały system. Gdy połączenia są wykonane solidnie, to proces walcowania działa lepiej i zmniejsza ryzyko awarii.
Wybierając 2, 3 albo 4 jako oznaczenia łączników, widać, że coś poszło nie tak. Te cyfry często się mylą z innymi elementami na schemacie. Może to wynikać z tego, że nie do końca wiesz, jaką rolę pełnią łączniki w walcarkach. Łączniki z innymi cyframi mogą być podporami albo prowadnicami, które nie są odpowiedzialne za połączenie klaków roboczych. Takie błędy mogą skutkować złym montażem, co wpłynie na to, jak dobrze działa walcarka. Warto zwracać uwagę na detale na schematach, bo zrozumienie, które elementy do siebie pasują i co robią, jest kluczowe w projektowaniu i utrzymaniu systemów mechanicznych. Jeśli coś źle zrozumiesz, mogą się zdarzyć poważne problemy w działaniu maszyny, a to nie jest drobiazg szczególnie tam, gdzie liczy się precyzja.
