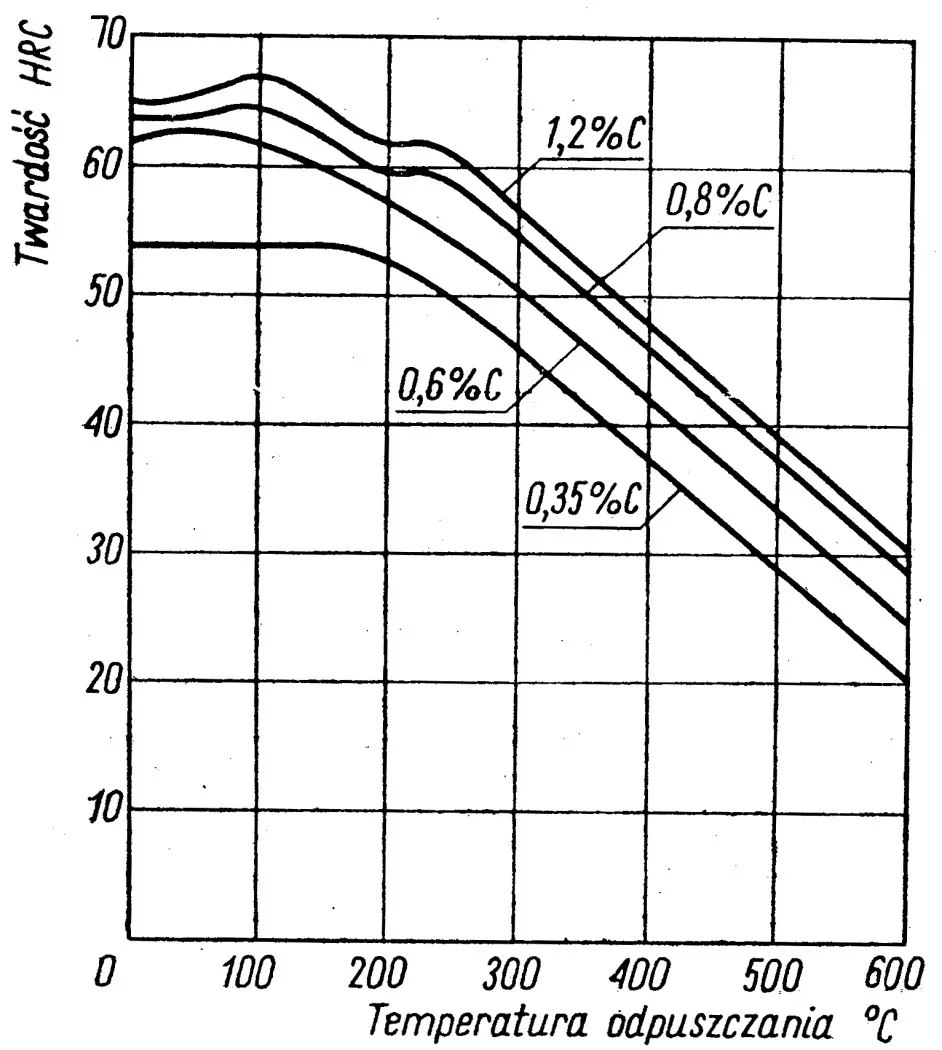

Określ na podstawie wykresu, jaką temperaturę odpuszczania należy zastosować, aby uzyskać wyrób o twardości 45 HRC, jeśli wykonano go ze stali o zawartości węgla 0,8%.
A. ~ 360°C
B. ~ 410°C
C. ~ 300°C
D. ~ 440°C
Pytanie z egzaminu CKE, styczeń 2020 (arkusz M.07-SG-20.01).
Aby uzyskać twardość 45 HRC w stali o zawartości węgla 0,8%, temperatura odpuszczania powinna wynosić około 410°C. Wynika to z charakterystyki wykresu, który przedstawia związek między twardością a temperaturą odpuszczania dla różnych stali węglowych. Odpuszczanie w tej temperaturze pozwala na uzyskanie optymalnej równowagi między twardością a plastycznością, co jest kluczowe w zastosowaniach mechanicznych. Na przykład, w produkcji narzędzi skrawających i elementów maszyn, gdzie wymagana jest wysoka twardość oraz odporność na zużycie, proces odpuszczania jest niezbędny. Zgodnie z normami branżowymi, takich jak ISO 683, kontrola procesu odpuszczania ma kluczowe znaczenie dla zapewnienia odpowiednich właściwości mechanicznych wyrobów stalowych. Stosując tę temperaturę, można również zredukować wewnętrzne naprężenia, co zwiększa trwałość wyrobów.
Wybór nieprawidłowej temperatury odpuszczania często wynika z niepełnego zrozumienia wpływu zawartości węgla na twardość stali. Odpowiedzi sugerujące temperatury takie jak 360°C, 300°C czy 440°C ignorują kluczowe zasady dotyczące zależności między temperaturą odpuszczania a parametrami materiałowymi. Na przykład, niższe temperatury odpuszczania, jak 300°C czy 360°C, mogą prowadzić do niewystarczającego zmniejszenia twardości, co skutkuje uzyskaniem wartości twardości znacznie powyżej 45 HRC. Dla stali o zawartości węgla 0,8%, proces odpuszczania w temperaturze 440°C może prowadzić do nadmiernej plastyczności, co jest niewłaściwe w kontekście narzędzi wymagających wysokiej twardości. Ważne jest, aby pamiętać, że proces cieplny powinien być dostosowany do specyficznych właściwości stali oraz jej zastosowań. Zrozumienie wykresu oraz zachowań stali w odpowiednich temperaturach odpuszczania jest istotne dla zapewnienia trwałości i funkcjonalności wyrobów w praktyce inżynierskiej. Typowe błędy, takie jak uproszczone podejście do analizy temperatur odpuszczania, mogą prowadzić do poważnych problemów w procesach produkcyjnych oraz w końcowej jakości wyrobów.
