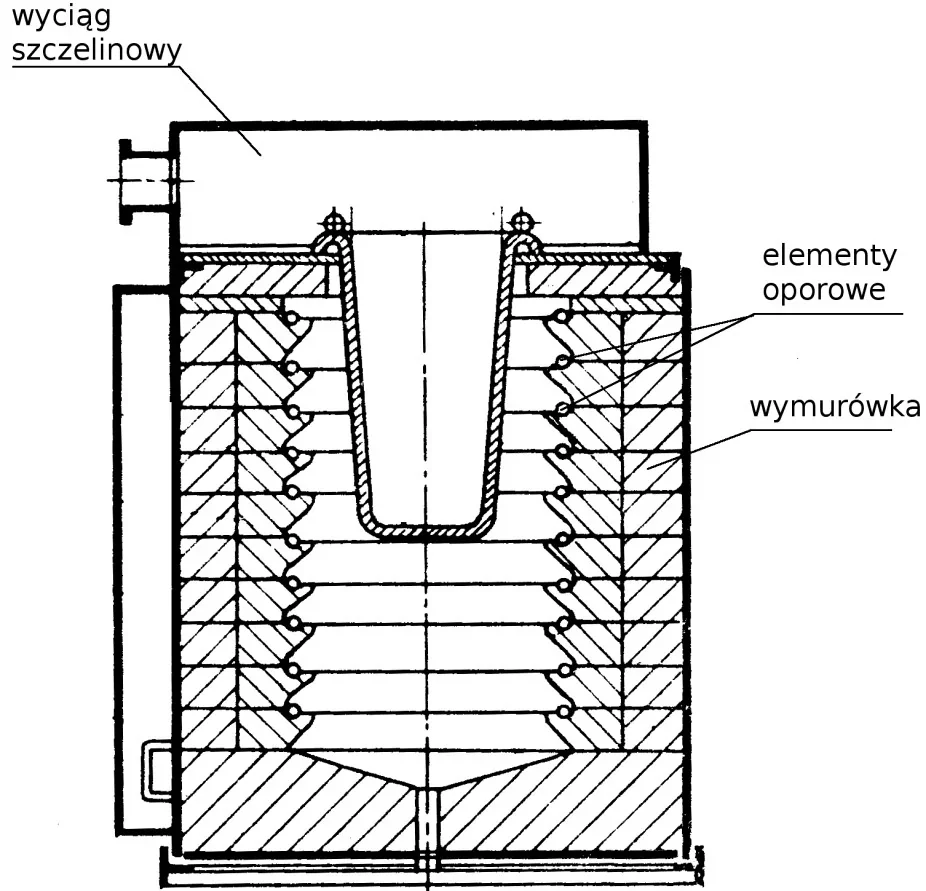

Który typ pieca stosowanego do nagrzewania wsadu w obróbce cieplnej przedstawiono na rysunku?
A. Elektryczny piec kołpakowy.
B. Gazowy piec wgłębny.
C. Gazowy piec tyglowy.
D. Elektryczny piec tyglowy.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz M.07-SG-20.01).
Elektryczny piec tyglowy, który został przedstawiony na rysunku, jest kluczowym urządzeniem w procesie obróbki cieplnej materiałów. Jego konstrukcja, z centralnie umieszczonym tyglem otoczonym elementami oporowymi, umożliwia precyzyjne topnienie i utrzymanie w stanie ciekłym różnorodnych materiałów, co jest istotne w takich dziedzinach jak metalurgia, ceramika czy odlewnictwo. Zasilanie elektryczne tego pieca pozwala na osiąganie stabilnych temperatur, co jest niezbędne do uzyskania pożądanych właściwości fizycznych i chemicznych przetwarzanych materiałów. Stosując elektryczne piece tyglowe, branża przemysłowa może korzystać z ich zalet, takich jak wysoka efektywność energetyczna oraz mniejsze zanieczyszczenie środowiska w porównaniu do pieców gazowych. Warto również zaznaczyć, że zgodność z normami bezpieczeństwa i ergonomii pracy przy obsłudze takich urządzeń jest kluczowa, co podkreśla znaczenie standardów branżowych w projektowaniu i użytkowaniu pieców tyglowych.
Wybór nieprawidłowych odpowiedzi, takich jak elektryczny piec kołpakowy, gazowy piec wgłębny czy gazowy piec tyglowy, często wynika z mylnego skojarzenia cech konstrukcyjnych i funkcjonalnych tych urządzeń. Elektryczny piec kołpakowy, mimo że również służy do obróbki cieplnej, ma zupełnie inną konstrukcję i sposób działania. Jego forma jest przystosowana do równomiernego nagrzewania wsadu poprzez zastosowanie podgrzewaczy umieszczonych w kopule, co różni się od centralnego umiejscowienia tyglu w piecu tyglowym. Wybór gazowego pieca wgłębnego wskazuje na nieporozumienie dotyczące źródła zasilania i sposobu nagrzewania. Piece gazowe operują na innej zasadzie, wykorzystując spalanie gazu do generowania ciepła, co nie jest zgodne z przedstawionym na rysunku urządzeniem elektrycznym. Podobnie, gazowy piec tyglowy, chociaż wyposażony w tygle, jest związany z innym rodzajem technologii i zastosowaniem. Kluczowym błędem w rozumowaniu jest pominięcie elementu zasilania oraz funkcjonalności pieców, co prowadzi do mylnych konkluzji. Zrozumienie różnic w konstrukcji pieców oraz ich zastosowań jest istotne dla skutecznej obróbki cieplnej materiałów, co powinno być brane pod uwagę przy wyborze odpowiedniego sprzętu.
