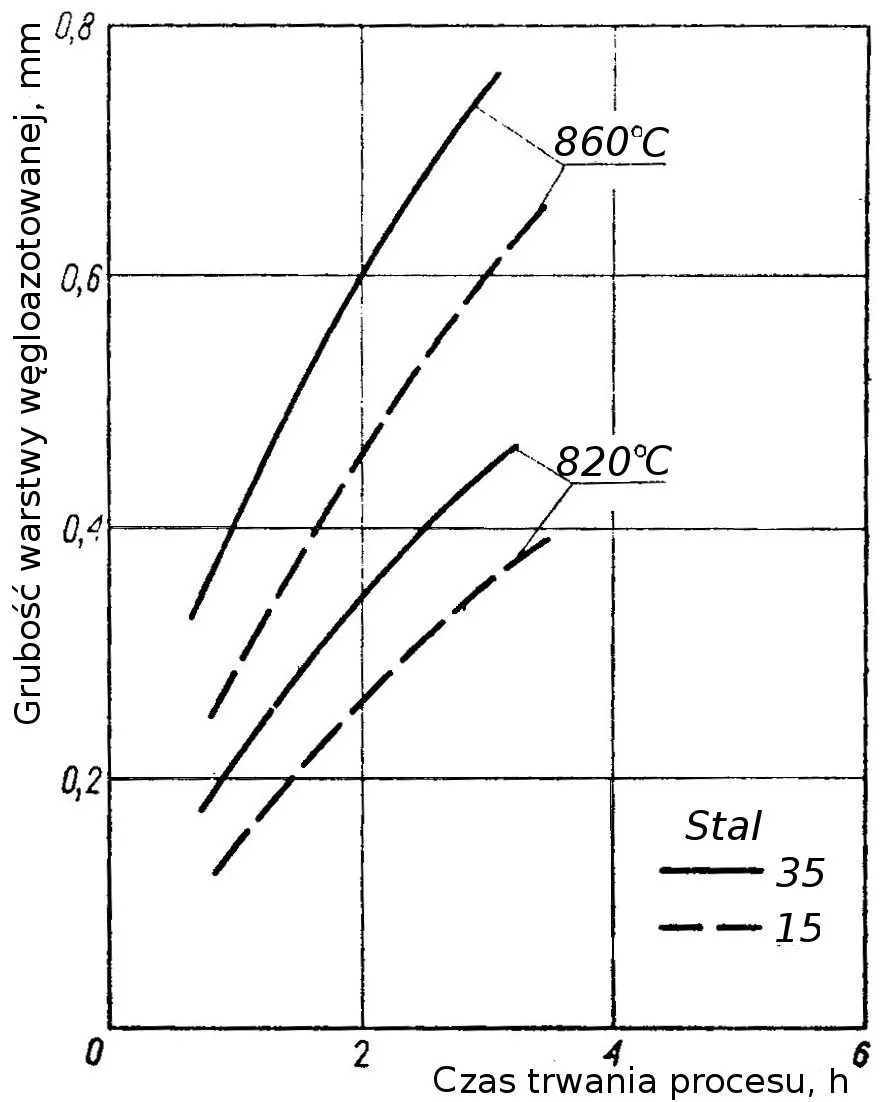

Określ na podstawie wykresu w jakich warunkach należy prowadzić proces węgloazotowania gazowego wyrobu ze stali 35, jeśli grubość warstwy nasyconej węglem i azotem powinna wynosić 0,4 mm.
A. Temperatura 820°C, czas ~1,0 godz.
B. Temperatura 820°C, czas ~2,5 godz.
C. Temperatura 860°C, czas ~2,5 godz.
D. Temperatura 860°C, czas ~1,5 godz.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz M.07-X-19.06).
Odpowiedź wskazująca na temperaturę 820°C i czas 2,5 godziny jest prawidłowa, ponieważ zgodnie z danymi przedstawionymi na wykresie, przy tej temperaturze i czasie można osiągnąć optymalną grubość warstwy nasyconej węglem i azotem wynoszącą 0,4 mm. Proces węgloazotowania gazowego jest kluczowy w inżynierii materiałowej, szczególnie w kontekście stali 35, która jest często stosowana w konstrukcjach wymagających wysokiej wytrzymałości i odporności na zużycie. Osiągnięcie odpowiedniej grubości warstwy nasyconej jest niezbędne dla poprawy właściwości mechanicznych stali, co jest zgodne z normami branżowymi, takimi jak ISO 9001, które podkreślają znaczenie kontroli procesów technologicznych. Praktyczne przykłady zastosowania tej wiedzy obejmują przemysł motoryzacyjny oraz produkcję narzędzi, gdzie odpowiednie węgloazotowanie może znacząco wydłużyć żywotność produktów.
Analizując inne opcje, warto zauważyć, że wybór temperatury 860°C prowadzi do zbyt szybkiego nasycenia węglem i azotem, co może skutkować niepożądanym efektem w postaci nadmiernego utwardzenia materiału, a tym samym kruchości stali. Procesy węgloazotowania powinny być prowadzone w zrównoważony sposób, aby uzyskać właściwe właściwości mechaniczne. Krótszy czas nasycania, jak w przypadku 1,0 godziny czy 1,5 godziny, również nie umożliwi osiągnięcia wymaganej grubości 0,4 mm. Zbyt krótki czas nasycania może skutkować niekompletnym procesem, co z kolei prowadzi do niedostatecznego wzmocnienia stali. Typowym błędem myślowym jest brak zrozumienia dynamiki procesu węgloazotowania, gdzie zarówno temperatura, jak i czas współdziałają w złożony sposób, a pominięcie jednego z tych elementów może prowadzić do nieprawidłowych wyników. W praktyce, inżynierowie materiałowi muszą brać pod uwagę nie tylko parametry procesowe, ale także specyfikę materiału i zastosowanie końcowe, aby uniknąć niekorzystnych efektów, takich jak osłabienie struktury materiału, co jest kluczowe dla zapewnienia bezpieczeństwa i efektywności produktów w rzeczywistych zastosowaniach.
