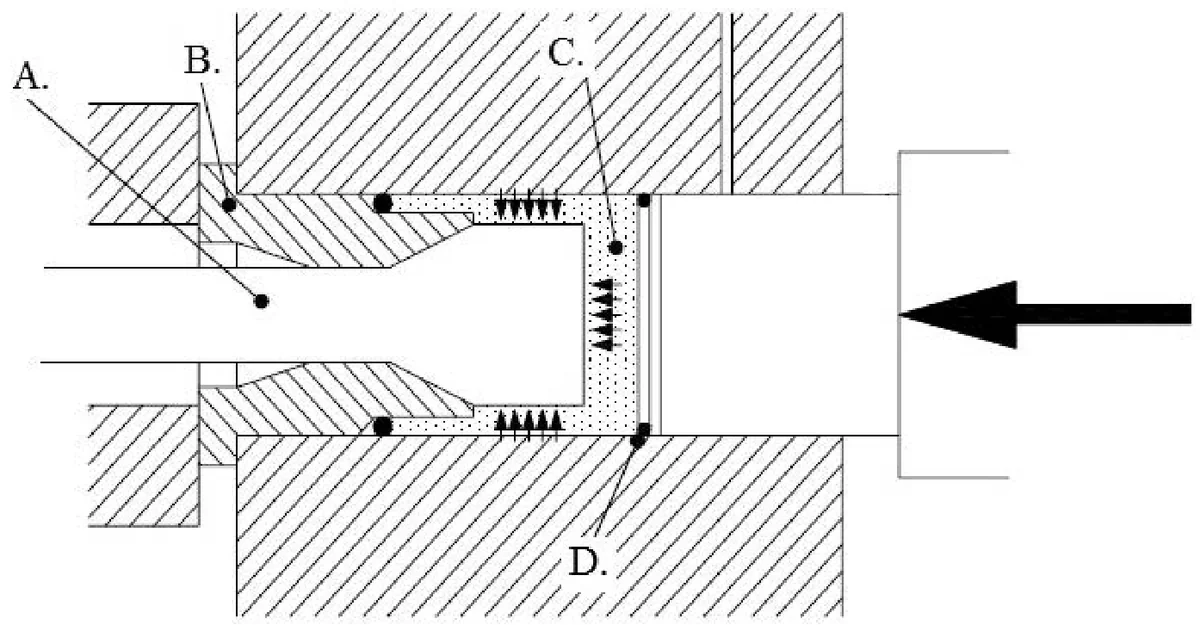

Matryca na przedstawionym schemacie urządzenia do wyciskania hydrostatycznego oznaczona jest literą
C.
B.
A.
D.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz M.07-X-15.05).
Na przedstawionym schemacie urządzenia do wyciskania hydrostatycznego matryca jest oznaczona literą B, co jest zgodne z klasycznymi oznaczeniami stosowanymi w tego typu urządzeniach. Matryca w procesie wyciskania hydrostatycznego odgrywa kluczową rolę, ponieważ to właśnie ona kształtuje materiał pod wpływem ciśnienia. W praktyce, matryca jest zaprojektowana tak, aby umożliwiać efektywne formowanie różnych materiałów, co ma zastosowanie w wielu branżach, takich jak przemysł motoryzacyjny, lotniczy czy produkcja opakowań. Można zauważyć, że część oznaczona jako B otacza centralną część urządzenia, co jest typowe dla matrycy, zapewniając stabilność i właściwe rozłożenie ciśnienia na materiał. Ważne jest, aby operatorzy urządzeń tego typu byli świadomi funkcji matrycy oraz jej wpływu na jakość finalnego produktu. Znajomość oznaczeń i funkcji elementów w schematach zwiększa efektywność procesów produkcyjnych oraz minimalizuje ryzyko błędów.
Wybór odpowiedzi, która nie odpowiada literze B, może być wynikiem niepełnego zrozumienia roli matrycy w kontekście działania urządzeń do wyciskania hydrostatycznego. Elementy oznaczone literami A, C i D mogą mieć inne funkcje, co może prowadzić do błędnych wniosków. Na przykład, element A mógłby być mylony z matrycą, jednak jego funkcja najczęściej skupia się na stabilizacji urządzenia lub innej operacji, a nie na kształtowaniu materiału. Z kolei element C często odnosi się do części odpowiadającej za wprowadzenie materiału do strefy formowania, co również nie ma związku z funkcją matrycy. Odpowiedź D może odzwierciedlać jakąś pomocniczą funkcjonalność, ale nie pełni roli matrycy. Typowym błędem myślowym w takich sytuacjach jest skupienie się na wizualnych aspektach schematu, a nie na ich funkcjonalności, co prowadzi do nieprawidłowych wyborów. Kluczowe jest zrozumienie, że matryca jest elementem, który musi skutecznie przekazywać ciśnienie na materiał oraz kształtować go w odpowiedni sposób. Niezrozumienie tej koncepcji może prowadzić do wielu problemów w procesach produkcyjnych, a także wpływać na jakość końcowego produktu, co jest absolutnie kluczowe w przemyśle, gdzie precyzja i jakość są na pierwszym miejscu.
