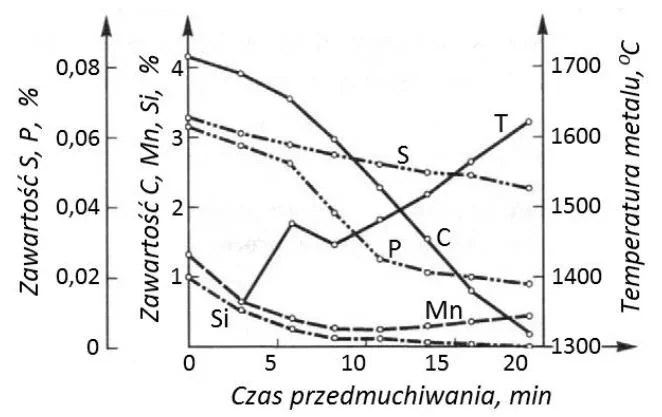

Na podstawie wykresu wyznacz procentową zawartość siarki w kąpieli metalowej w trakcie procesu konwertorownia surówki, jeżeli czas przedmuchiwania wynosi 15 minut.
A. 2,5 %
B. 0,05 %
C. 0,04 %
D. 2,0 %
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz MG.07-SG-21.06).
Odpowiedź 0,05 % jest poprawna, ponieważ wynika z analizy wykresu przedstawiającego zmiany zawartości siarki w kąpieli metalowej w trakcie procesu konwertorowania surówki. Przy czasie przedmuchiwania wynoszącym 15 minut, krzywa oznaczona literą 'S' wskazuje na spadek zawartości siarki do wartości około 0,05 %. W praktyce, kontrolowanie zawartości siarki jest kluczowe w procesach metalurgicznych, ponieważ siarka w wysokich stężeniach może negatywnie wpływać na właściwości mechaniczne stali, takie jak plastyczność i wytrzymałość. Zgodnie z dobrymi praktykami branżowymi, regularne monitorowanie i optymalizacja warunków procesu pozwala na uzyskanie materiałów o pożądanych właściwościach. Wzrost efektywności procesu konwertorowania surówki można osiągnąć poprzez precyzyjne dostosowanie parametrów, takich jak czas przedmuchiwania, co jest widoczne w analizowanym wykresie. Warto również zwrócić uwagę na różnorodność zastosowań tego typu analizy w przemyśle stalowym, gdzie jakość produktu końcowego jest bezpośrednio związana z kontrolą zawartości pierwiastków chemicznych w surowcu.
Wybór jakiejkolwiek z pozostałych odpowiedzi może wynikać z niewłaściwej interpretacji danych przedstawionych na wykresie. Odpowiedzi 2,0 %, 0,04 % oraz 2,5 % są błędne, ponieważ opierają się na niezrozumieniu wpływu czasu przedmuchiwania na zawartość siarki. W przypadku 2,0 %, jest to znacznie wyższa wartość niż ta, którą wykazuje krzywa, co sugeruje, że mogła być zinterpretowana z błędnie odczytanego fragmentu wykresu. Przykład 0,04 % wydaje się bliski prawidłowej odpowiedzi, jednak nie uwzględnia spadku wartości do 0,05 % przy 15 minutach, co dowodzi, że czas przedmuchiwania odgrywa kluczową rolę w procesie. Z kolei odpowiedź 2,5 % może sugerować, że osoba odpowiadająca nie dostrzegała tendencji spadkowej wykresu, która jest fundamentalna w kontekście analizy procesów metalurgicznych. Zrozumienie mechanizmów, które prowadzą do redukcji zawartości siarki, jest kluczowe dla optymalizacji procesów produkcji stali. Niezrozumienie tych zasad może prowadzić do stosowania niewłaściwych metod i parametrów procesu, co w efekcie wpływa na jakość materiału. W kontekście standardów branżowych, ignorowanie dokładnych danych z wykresu może skutkować poważnymi konsekwencjami w postaci nieodpowiednich właściwości mechanicznych finalnego produktu.
