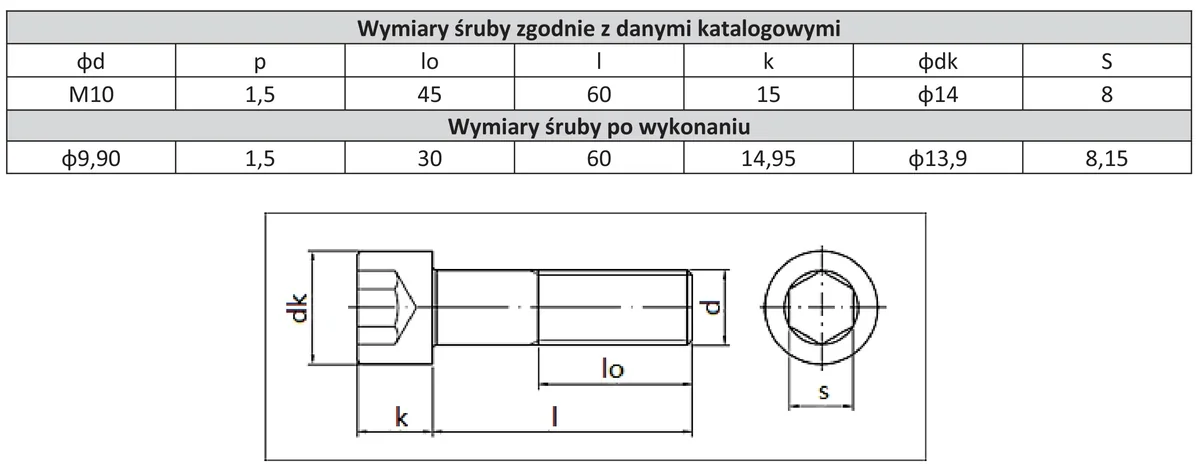

Na podstawie analizy rysunku, danych katalogowych i pomiarów można stwierdzić, że
A. wszystkie wymiary są niezgodne z katalogowymi.
B. średnica łba ϕdk jest zbyt duża.
C. średnica zewnętrzna gwintu ϕd jest za mała.
D. odcinek gwintowany lo jest o 15 mm krótszy od danych katalogowych.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz M.20-X-17.01).
Odpowiedź dotycząca długości odcinka gwintowanego lo jest prawidłowa, ponieważ opiera się na dokładnej analizie wymiarów oraz danych katalogowych. W kontekście procesów produkcyjnych i montażowych, precyzyjne pomiary są kluczowe dla zapewnienia funkcjonalności elementów złącznych. W tym przypadku różnica wynosząca 15 mm w długości odcinka gwintowanego lo może znacząco wpłynąć na prawidłowe łączenie elementów oraz ich stabilność. W standardach dotyczących produkcji śrub, takich jak ISO 965, podkreśla się znaczenie zgodności wymiarów z danymi katalogowymi w celu uniknięcia problemów z montażem i eksploatacją. Zatem, w praktyce, każdy producent powinien regularnie kontrolować wymiary swoich produktów i porównywać je z wartościami katalogowymi, aby zapewnić ich jakość oraz zgodność z normami. Tego rodzaju kontrola jakości jest nie tylko zalecana, ale wręcz niezbędna dla utrzymania wysokich standardów produkcji w branży inżynieryjnej.
Analiza błędnych koncepcji odpowiadających innym odpowiedziom wykazuje kilka kluczowych nieporozumień. Pierwsza z nich dotyczy średnicy zewnętrznej gwintu ϕd, która została uznana za zbyt małą. Tego rodzaju wniosek może wynikać z niewłaściwego pomiaru lub interpretacji danych. W praktyce, różnice w średnicy mogą być na poziomie tolerancji, które są określone w normach, takich jak ISO 965, gdzie tolerancje dla gwintów mogą być dość szerokie, co oznacza, że nie każda niewielka różnica w wymiarach oznacza błąd produkcyjny. Ponadto, dwa pozostałe wymiary, tj. średnica łba ϕdk oraz długość śruby l, są również zgodne z danymi katalogowymi, co sugeruje, że odpowiedzi te są oparte na błędnych założeniach. Istotne jest zrozumienie, że w inżynierii, szczególnie w obszarze produkcji elementów złącznych, kluczowe jest precyzyjne odniesienie się do wymagań katalogowych. Każda różnica w wymiarach musi być analizowana w kontekście tolerancji oraz funkcjonalności danego elementu. Stąd też, pomysł, że wszystkie wymiary są niezgodne z katalogowymi, jest niedorzeczny, gdy podstawowe wartości są zgodne z normami. W praktyce, należy dążyć do dokładnych pomiarów oraz uwzględniać tolerancje, aby uniknąć błędnych wniosków i zagwarantować odpowiednią jakość produktów.
