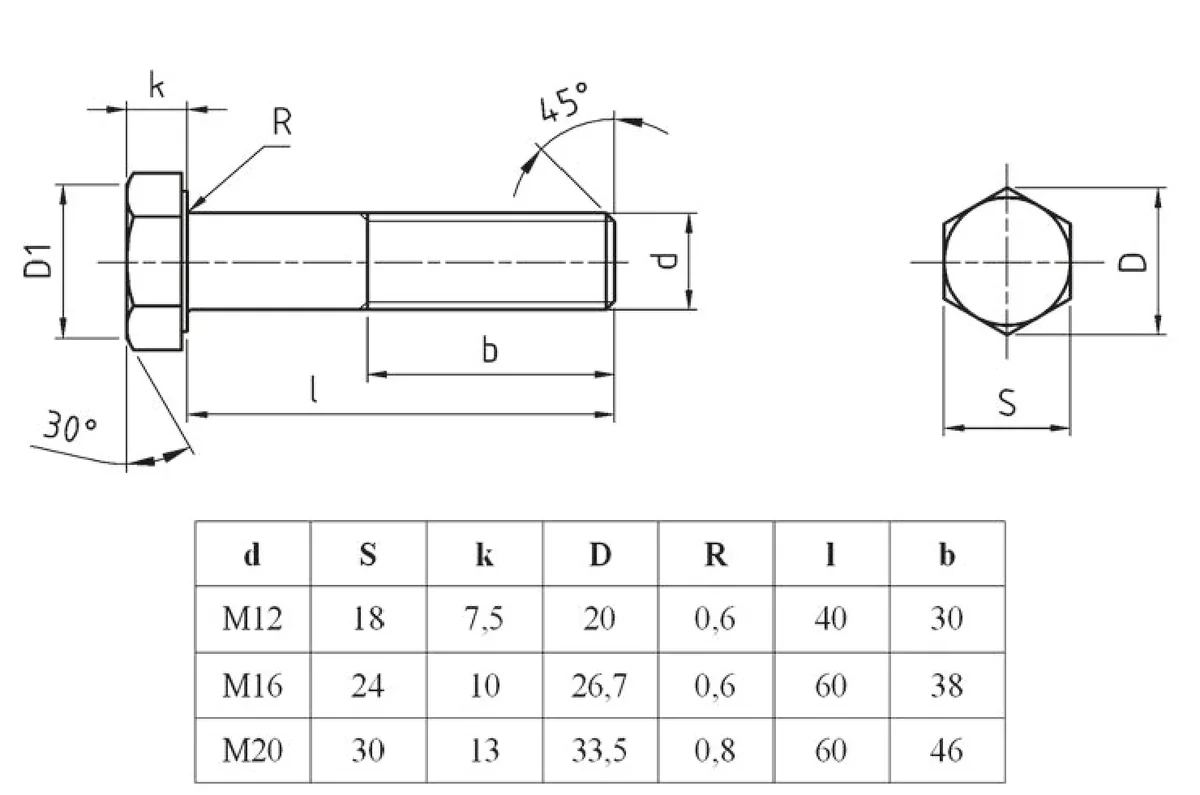

Na podstawie danych zamieszczonych w tabeli określ długość gwintu dla śruby M20.
A. 20 mm
B. 46 mm
C. 30 mm
D. 60 mm
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz M.20-X-16.05).
Odpowiedź 46 mm jest prawidłowa, ponieważ długość gwintu dla śruby M20 zgodnie z normą ISO 4017 wynosi 46 mm. W praktyce, długość gwintu ma kluczowe znaczenie w kontekście zapewnienia prawidłowego połączenia elementów. Odpowiednia długość gwintu gwarantuje, że śruba odpowiednio wchodzi w gwintowany otwór, co zapobiega luzom i zapewnia wytrzymałość połączenia. W przypadku śrub M20, długość gwintu 46 mm jest standardowa dla zastosowań w konstrukcjach stalowych, gdzie wymagana jest znaczna siła ściskająca. Ponadto, długość ta jest zgodna z zaleceniami producentów oraz normami branżowymi, co ułatwia dobranie odpowiednich komponentów i zapewnia ich wymienność. Warto także zwrócić uwagę na inne czynniki, takie jak rodzaj materiału, z którego wykonana jest śruba oraz obciążenie, jakie będzie na nią działać. Te aspekty są niezbędne w procesie projektowania i dobierania śrub do konkretnych zastosowań.
Odpowiedzi 20 mm, 30 mm i 60 mm są błędne, ponieważ nie odpowiadają standardowej długości gwintu dla śruby M20. W przypadku śrub, długość gwintu jest ściśle określona przez normy i standardy branżowe, takie jak ISO 4017, które precyzują, że dla śruby M20 długość ta wynosi 46 mm. Wybierając nieodpowiednią długość gwintu, na przykład 20 mm, można napotkać problemy związane z niewłaściwym pasowaniem śruby do otworu gwintowanego, co prowadzi do osłabienia połączenia i zwiększonego ryzyka awarii. Z kolei długość 30 mm nie jest wystarczająca, aby zapewnić stabilność połączenia, co może skutkować poluzowaniem się elementów w trakcie użytkowania. W przypadku odpowiedzi z długością 60 mm, może się zdarzyć, że śruba będzie zbyt długa, co nie tylko utrudni instalację, ale także może prowadzić do nieprawidłowego działania mechanizmu, w który jest wkręcana. Podsumowując, kluczowe jest przestrzeganie norm dotyczących długości gwintu, aby zagwarantować bezpieczeństwo i funkcjonalność połączeń w konstrukcjach technicznych.
